TLK2711接收板卡詳細技術解析

　　一、引言

　　隨著現代高速通信技術的飛速發展，數字信號在通信系統、工業控制、雷達、醫療設備等領域的傳輸速率要求日益提高。為了滿足這些高帶寬需求，各種串行高速通信接口被廣泛應用，其中，TI公司推出的TLK2711高速串行器/解串器芯片因其高性能、穩定性強和集成度高等優勢，成為眾多應用場景中的首選。

　　TLK2711接收板卡則是圍繞該芯片而設計的功能模塊，用于接收和還原從發送端傳來的高速串行信號。本文將對TLK2711接收板卡的構成、工作原理、電路設計、硬件調試、軟件配合、常見故障、實際應用等內容進行全面系統的介紹，并深入探討其設計細節及實際開發中的要點。

　　二、TLK2711芯片簡介

　　TLK2711是由德州儀器（Texas Instruments, 簡稱TI）公司推出的一款高速串行鏈路芯片，主要功能為完成10位并行數據和2.7Gbps串行數據之間的轉換。其主要特點包括：

　　高達2.7Gbps的串行傳輸速率

　　內置8b/10b編碼與解碼

　　支持熱插拔與電源管理

　　低功耗設計，單電源供電

　　支持多種控制方式：串行接口和并行配置

　　寬工作溫度范圍，適用于工業級場景

　　TLK2711的工作方式為SERDES（Serializer/Deserializer），在接收端能夠?qū)⒏咚俅袛?shù)據解碼并還原為并行數據，供FPGA或DSP等后端處理器進一步處理。

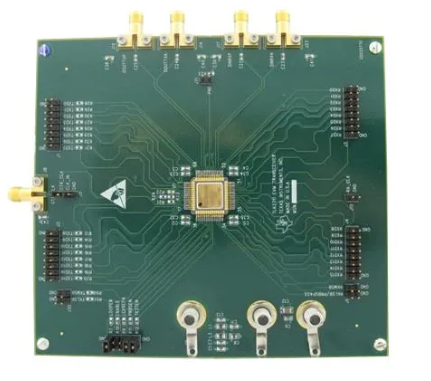

　　三、TLK2711接收板卡的基本結構組成

　　一個完整的TLK2711接收板卡主要由以下幾個關鍵模塊組成，每個部分在系統中扮演著不可替代的角色：

　　1. 電源管理模塊

　　該模塊用于提供TLK2711芯片正常工作的多路穩定電源，一般包括1.8V和3.3V供電通道。設計中常采用LDO或DC-DC穩壓芯片，以確保電源波動在規定范圍內。

　　2. 高速差分接收接口

　　TLK2711的串行輸入端采用CML差分輸入方式，接收來自發送端的高速差分信號。此處必須配合阻抗匹配、EMI抑制以及ESD防護設計，以保證信號質量。

　　3. TLK2711核心芯片

　　板卡的核心即TLK2711本身，其將接收到的串行信號進行解碼、恢復時鐘、還原并行數據，并將其輸出給FPGA或其他主控設備。

　　4. 并行數據輸出接口

　　解碼后的并行數據以LVTTL或LVCMOS的方式輸出給FPGA，一般為10位寬，需配合時鐘線同步傳輸。

　　5. 配置及控制電路

　　包括模式選擇、復位控制、工作狀態指示、測試引腳配置等?？刂埔_可通過撥碼開關或FPGA進行設定。

　　6. 狀態指示與調試輔助模塊

　　通過LED燈、測試點或串口輸出等形式，顯示工作狀態、PLL鎖定狀態、數據有效性等調試信息，便于現場維護。

　　四、TLK2711接收板卡的工作原理詳解

　　TLK2711接收板卡的核心工作是將高速串行數據轉換為標準的并行信號，具體過程包括以下幾個步驟：

　　1. 串行信號接收

　　發送端通過CML差分線路發送高速串行信號到接收板卡，TLK2711的輸入端RXP/RXN對接收到的信號進行前端放大和整形，確保后續電路能正確識別信號。

　　2. 時鐘數據恢復（CDR）

　　由于高速串行信號中未攜帶獨立時鐘，TLK2711內置CDR模塊，從串行數據中提取嵌入式時鐘，實現數據位同步。

　　3. 8b/10b解碼

　　TLK2711在串行傳輸中使用8b/10b編碼機制提高直流平衡性和時鐘恢復效率。在接收端，TLK2711自動完成解碼，并輸出8位有效數據加上2位控制信息（K碼、幀信息等）。

　　4. 數據并行化輸出

　　經過解碼和校驗的數據被緩存在輸出寄存器中，并以并行形式通過10位數據總線與用戶邏輯連接。同時輸出相應的接收時鐘。

　　5. 鎖相環與狀態輸出

　　TLK2711內部包含鎖相環（PLL），用于保持?jǐn)?shù)據同步狀態。一旦PLL失鎖，芯片會通過狀態引腳發出指示，輔助系統進行容錯與自動恢復。

　　五、TLK2711接收板卡的硬件設計注意事項

　　為了保證TLK2711在實際工作中的可靠性與穩定性，硬件設計必須遵循高速信號布線規范、供電完整性、EMI控制等關鍵原則：

　　1. 高速信號布線

　　使用差分對布線原則，保持走線長度差小于10mil

　　控制差分阻抗為100歐姆（±10%）

　　避免走線銳角和不連續回流路徑

　　使用接地銅皮隔離串?dāng)_干擾

　　2. 電源完整性設計

　　電源引入去耦電容，靠近芯片引腳布置

　　分區供電，防止高頻擾動傳導

　　推薦使用多層板布局，專層供電

　　3. ESD和過壓保護

　　接收端加入TVS二極管或靜電抑制器件

　　電源端口加入反接保護二極管

　　所有I/O接口使用電平鉗位器件

　　4. 狀態引腳配置

　　MODSEL引腳控制工作模式（SERDES模式或Loopback）

　　LOS、LOCKDET引腳可接入指示燈或監控電路

　　復位引腳保持上電有效時間，避免意外復位

　　六、TLK2711接收板卡的軟件驅動與FPGA配合設計

　　TLK2711本身不包含I2C或SPI等控制接口，其工作主要依賴于外部配置和FPGA邏輯支持。典型的軟件配合方式如下：

　　1. FPGA端接收邏輯

　　FPGA應包含一個專用的10位接收FIFO模塊，配合TLK2711輸出的RXCLK時鐘讀取數據，進行幀同步、字節重組和數據緩存。

　　2. 數據同步機制

　　由于TLK2711解串時可能存在數據偏移，F(xiàn)PGA需根據幀起始碼（K28.5等）自動對齊數據幀，確保下游解析的準確性。

　　3. CRC校驗和糾錯邏輯

　　對于某些對傳輸可靠性要求高的場景，接收端可以增加CRC校驗、奇偶校驗等輔助邏輯，以提高容錯能力。

　　4. 狀態監控與異常處理

　　FPGA應能實時讀取TLK2711的狀態引腳，如PLL鎖定狀態、丟包狀態等，并結合系統軟件進行報警或重傳處理。

　　七、TLK2711接收板卡在各行業的應用

　　TLK2711接收板卡因其高性能和高可靠性，被廣泛應用于以下幾個領域：

　　1. 雷達與通信系統

　　在雷達回波數據接收系統中，TLK2711可作為前端高速接收器件，支持大帶寬實時數據流的接收與緩存。

　　2. 高速圖像采集系統

　　應用于醫療成像（MRI、CT）、工業視覺檢測系統中，實現圖像傳感器或相機的數據高速傳輸。

　　3. 光通信設備

　　作為光模塊的后端接收器，接收SFP/FP模塊輸出的串行數據，并還原為可處理的并行邏輯信號。

　　4. 工業自動化與測試設備

　　在數據采集卡、邏輯分析儀等設備中，TLK2711用于接收遠端采集器件發送的高速數據流，實現遠程高精度控制。

　　八、調試方法與測試要點

　　為了確保TLK2711接收板卡在實際工作中穩定運行，調試環節至關重要。主要測試方法如下：

　　1. 串行眼圖分析

　　使用示波器和誤碼率分析儀查看接收端串行波形眼圖是否清晰，有無碼間串?dāng)_或抖動過大。

　　2. PLL鎖定狀態檢查

　　查看LOCKDET引腳電平是否穩定表示鎖定，判斷時鐘是否正常同步。

　　3. 并行數據驗證

　　通過FPGA將解碼數據回送或存儲至FIFO，并通過調試串口輸出比對數據內容是否正確。

　　4. 溫升與功耗測試

　　測量芯片工作時的溫度、工作電流，分析功耗分布是否合理，避免過熱。

　　九、常見故障與排查方法

　　在接收板卡的開發過程中，可能會遇到以下幾類典型問題：

　　1. 無數據輸出

　　檢查串行輸入是否有信號

　　檢查供電是否正常

　　檢查MODSEL配置是否正確

　　檢查芯片復位邏輯是否觸發

　　2. PLL無法鎖定

　　檢查輸入信號頻率是否匹配

　　查看輸入波形是否過弱或干擾嚴重

　　檢查芯片周?chē)娙莶季质欠窈侠?/span>

　　3. 數據位移或出錯

　　檢查FPGA是否正確對齊K碼

　　查看時鐘域是否存在跨域競爭

　　檢查接收FIFO設置是否正確

　　十、未來發展方向與高端替代方案

　　隨著數據速率的不斷攀升，TLK2711雖能滿足2.7Gbps速率，但在更高帶寬的應用中逐漸面臨替代需求。TI及其他廠商推出了一系列更高性能的SERDES芯片，如：

　　TI TLK1221（12Gbps）

　　Xilinx GTP/GTH收發器

　　Intel Stratix系列自帶收發器

　　Broadcom多通道SerDes芯片組

　　這些新一代芯片在速率、功耗、集成度等方面更具優勢，成為5G、高清視頻、AI邊緣計算等領域的首選。

　　十一、總結

　　TLK2711接收板卡作為一種成熟的高速串行通信接收解決方案，在現代通信、圖像、工業系統中具有廣泛的應用基礎。其可靠的性能、簡單的配置和廣泛的支持使其在2.5Gbps級別的數據接收任務中仍占有一席之地。

　　在設計和調試過程中，需要高度關注信號完整性、電源穩定性以及FPGA邏輯匹配等方面問題。通過良好的系統規劃與調試手段，可充分發揮其傳輸性能和集成優勢。

　　未來，隨著對更高速率和更高集成度的需求不斷上升，TLK2711將逐漸向更先進的SERDES架構演進，但其在教學研究、工業穩定系統中的價值依然不可忽視。
