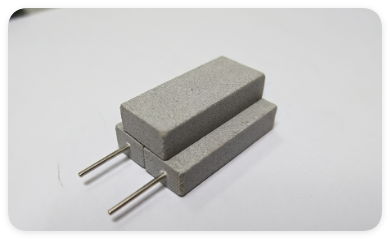

水泥電阻（又稱繞線水泥電阻或功率型電阻）是一種以陶瓷骨架為基體、繞制電阻絲后封裝于耐熱水泥中的大功率電阻器，廣泛應用于電源、電機驅動、工業控制等高功率場景。以下針對型號5W3R3J進行詳細拆解：

一、型號命名規則解析

水泥電阻的型號通常由功率+阻值+精度+封裝/特性四部分組成，5W3R3J的具體含義如下：

二、關鍵參數詳解

1. 功率（5W）

• 定義：電阻在額定環境溫度（通常25°C）下可長期穩定耗散的功率。

• 應用場景：

• 5W水泥電阻適用于需要承受較大電流的電路，如電機啟動、LED驅動、電源限流等。

• 對比：普通1/4W碳膜電阻僅適用于低功耗場景（如信號分壓）。

2. 阻值（3R3）

• 代碼規則：

• 100J = 10Ω ±5%

• 2K2K = 2.2kΩ ±10%（K代表±10%精度）

• R表示小數點，3R3即3.3Ω。

• 其他常見代碼示例：

• 阻值范圍：水泥電阻阻值通常從0.1Ω~100kΩ，可滿足低阻值大電流（如分流電阻）或高阻值限流需求。

3. 精度（J）

• 常見精度代碼：

• F = ±1%

• G = ±2%

• J = ±5%（5W3R3J即為此精度）

• K = ±10%

• 精度選擇：

• 高精度（±1%~±2%）適用于精密電路（如恒流源、采樣電路）。

• 低精度（±5%~±10%）適用于對阻值要求不高的場景（如電機啟動、浪涌抑制）。

4. 封裝與特性（隱含信息）

• 封裝形式：

• 常規水泥電阻為圓柱形，外徑約8~15mm，長度約20~40mm，兩端帶引腳或接線端子。

• 部分型號可能帶散熱片或安裝孔，便于固定和散熱。

• 耐壓與溫升：

• 額定耐壓通常為250V AC/DC（部分高壓型號可達500V）。

• 表面溫升：在額定功率下，表面溫度可能超過100°C，需遠離易燃物。
