DS90UB981數據手冊深度解析

一、產品概述

DS90UB981是德州儀器（Texas Instruments）推出的一款高性能、低功耗的MIPI DSI轉FPD-Link III/IV橋接串行器，專為汽車電子、工業顯示及消費電子等領域設計。該芯片能夠將MIPI DSI（移動行業處理器接口顯示串行接口）信號轉換為FPD-Link III或FPD-Link IV信號，支持高速、長距離的視頻和音頻數據傳輸，同時具備強大的EMI（電磁干擾）抑制能力和系統診斷功能。DS90UB981廣泛應用于車載顯示器、后座娛樂系統、抬頭顯示器（HUD）、數字儀表盤及工業監控系統等場景。

1.1 核心功能

DS90UB981的核心功能是將MIPI DSI輸入信號進行串行化處理，并通過FPD-Link接口輸出。其主要特點包括：

• 支持高分辨率視頻傳輸：最高支持4K分辨率（3840×2160@60Hz），色深可達30位（RGB 10:10:10）。

• 多通道支持：支持單通道或雙通道FPD-Link III/IV模式，單通道速率最高可達10.8Gbps，雙通道模式下總帶寬可達21.6Gbps。

• 低延遲傳輸：通過優化信號處理算法，實現超低延遲的視頻傳輸，滿足實時性要求高的應用場景。

• 強大的EMI抑制能力：采用擴頻時鐘生成（SSCG）、數據擾頻和隨機化技術，有效降低電磁干擾，提升系統穩定性。

• 系統診斷與保護：內置線路故障檢測、BIST（內置自檢）和CRC（循環冗余校驗）功能，支持電壓和溫度監控，確保系統可靠性。

1.2 應用場景

DS90UB981適用于以下應用場景：

• 車載顯示器：用于中央信息顯示屏（CID）、后座娛樂系統（RSE）、數字儀表盤及抬頭顯示器（HUD）等。

• 工業監控系統：支持長距離、高分辨率的視頻傳輸，適用于工廠自動化、安防監控等領域。

• 消費電子：可用于智能電視、投影儀、游戲主機等需要高速視頻傳輸的設備。

二、技術規格

2.1 輸入接口

DS90UB981支持MIPI DSI v1.3.1協議，輸入接口特性如下：

• 數據通道：支持單端口或雙端口MIPI DSI輸入，每個端口包含1個時鐘通道和1至4個可配置數據通道。

• 數據速率：每個數據通道支持高達2.5Gbps的傳輸速率，總帶寬可達10Gbps（雙端口模式下）。

• 色彩格式：支持16/18/24/30位RGB格式及16位YCbCr格式，滿足不同顯示設備的需求。

• 突發模式與非突發模式：支持突發模式（Burst Mode）和非突發模式（Non-Burst Mode）傳輸，適應不同應用場景。

2.2 輸出接口

DS90UB981的輸出接口為FPD-Link III/IV，特性如下：

• 傳輸模式：支持單通道或雙通道FPD-Link III/IV模式，單通道速率最高可達10.8Gbps，雙通道模式下總帶寬可達21.6Gbps。

• 互連支持：支持同軸電纜（Coax）或屏蔽雙絞線（STP）互連，滿足不同系統設計需求。

• 控制通道：提供超低延遲的控制通道，支持I2C和GPIO數據傳輸，實現全雙工控制。

• 端口分離：支持端口分離功能，可啟用Y型接口，簡化系統布線。

2.3 電氣特性

• 電源電壓：支持1.8V和1.1V雙電源供電，降低系統功耗。

• 工作溫度范圍：符合AEC-Q100標準，工作溫度范圍為-40°C至+105°C，適用于惡劣環境。

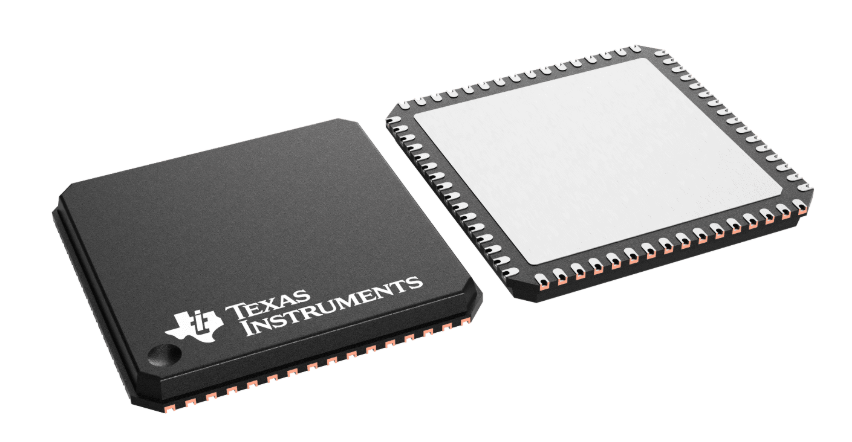

• 封裝形式：采用64引腳QFN封裝，尺寸為9mm×9mm，便于PCB布局。

• 靜電放電（ESD）保護：符合ISO 10605和IEC 61000-4-2標準，提供可靠的ESD保護。

2.4 高級功能

• 數據換序：通過數據換序技術，優化信號傳輸質量，提升系統穩定性。

• 展頻時鐘生成（SSCG）：采用SSCG技術，降低EMI干擾，滿足電磁兼容性要求。

• 安全與診斷：支持電壓和溫度監控、線路故障檢測、BIST和CRC功能，提供全面的系統保護。

• 唯一ID與ECC：內置唯一ID和ECC（糾錯碼）功能，支持防偽認證和數據糾錯，提升系統安全性。

三、系統設計指南

3.1 系統架構

DS90UB981的系統架構包括MIPI DSI輸入模塊、串行化模塊、FPD-Link輸出模塊及控制模塊。各模塊功能如下：

• MIPI DSI輸入模塊：負責接收MIPI DSI信號，并進行時鐘和數據恢復。

• 串行化模塊：將并行視頻數據轉換為高速串行數據流，支持突發模式和非突發模式傳輸。

• FPD-Link輸出模塊：將串行數據流轉換為FPD-Link信號，支持單通道或雙通道模式。

• 控制模塊：提供I2C和GPIO接口，支持系統配置和控制。

3.2 硬件設計

3.2.1 電源設計

DS90UB981采用1.8V和1.1V雙電源供電，設計時需注意以下事項：

• 電源濾波：在電源引腳附近添加去耦電容（如0.1μF和10μF），降低電源噪聲。

• 電源順序：確保1.8V電源先于1.1V電源上電，避免芯片損壞。

• 電源監控：通過電壓監控功能，實時監測電源狀態，確保系統穩定運行。

3.2.2 時鐘設計

DS90UB981的時鐘設計需滿足以下要求：

• 輸入時鐘：MIPI DSI輸入時鐘需穩定，頻率范圍需符合芯片規格。

• 擴頻時鐘：啟用SSCG功能時，需配置合適的擴頻參數，降低EMI干擾。

• 時鐘分配：合理分配時鐘信號，避免時鐘偏斜（Skew）和抖動（Jitter）。

3.2.3 信號完整性

為確保信號完整性，設計時需注意以下事項：

• 差分對走線：FPD-Link差分信號線需等長、等寬，并保持適當的間距。

• 阻抗匹配：差分信號線的特性阻抗需匹配為100Ω，避免信號反射。

• 終端電阻：在差分信號線的終端添加100Ω終端電阻，降低信號過沖和振鈴。

3.3 軟件配置

DS90UB981通過I2C接口進行配置，主要配置步驟如下：

1. 初始化I2C接口：配置I2C時鐘頻率和地址，確保與DS90UB981正常通信。

2. 配置輸入模式：設置MIPI DSI輸入模式（單端口或雙端口）、數據通道數及色彩格式。

3. 配置輸出模式：設置FPD-Link輸出模式（單通道或雙通道）、傳輸速率及互連類型。

4. 啟用高級功能：根據需求啟用SSCG、數據換序、線路故障檢測等功能。

5. 驗證配置：通過讀取寄存器狀態，驗證配置是否正確。

四、應用案例

4.1 車載顯示器應用

在車載顯示器系統中，DS90UB981用于將車載信息娛樂系統（IVI）的MIPI DSI信號轉換為FPD-Link信號，傳輸至中央信息顯示屏（CID）或后座娛樂系統（RSE）。其優勢包括：

• 高分辨率支持：支持4K分辨率，滿足高端車載顯示需求。

• 長距離傳輸：通過同軸電纜或STP電纜，實現長距離視頻傳輸，簡化系統布線。

• 低EMI干擾：采用SSCG和隨機化技術，降低EMI干擾，提升系統穩定性。

4.2 工業監控系統應用

在工業監控系統中，DS90UB981用于將監控攝像頭的MIPI DSI信號轉換為FPD-Link信號，傳輸至監控中心。其優勢包括：

• 高帶寬支持：雙通道模式下總帶寬可達21.6Gbps，滿足多路高清視頻傳輸需求。

• 系統診斷功能：內置線路故障檢測和BIST功能，實時監測系統狀態，確保系統可靠性。

• 靈活配置：支持多種輸入輸出格式，適應不同監控設備的需求。

五、常見問題與解決方案

5.1 信號傳輸不穩定

問題描述：視頻信號出現閃爍或花屏現象。
解決方案：

• 檢查差分信號線的阻抗匹配和終端電阻配置。

• 降低傳輸速率，或啟用SSCG功能，降低EMI干擾。

• 檢查電源穩定性，確保電源噪聲在合理范圍內。

5.2 配置失敗

問題描述：通過I2C接口配置DS90UB981時，配置失敗。
解決方案：

• 檢查I2C時鐘頻率和地址是否正確。

• 確認配置寄存器的地址和數據是否符合芯片規格。

• 通過讀取寄存器狀態，驗證配置是否生效。

5.3 溫度過高

問題描述：DS90UB981在工作過程中溫度過高。
解決方案：

• 檢查散熱設計，確保芯片有足夠的散熱空間。

• 降低電源電壓或工作頻率，減少功耗。

• 檢查系統負載，避免長時間高負載運行。

六、總結

DS90UB981是一款高性能、低功耗的MIPI DSI轉FPD-Link III/IV橋接串行器，具備高分辨率視頻傳輸、多通道支持、低延遲傳輸及強大的EMI抑制能力。其廣泛應用于車載顯示器、工業監控系統及消費電子等領域，能夠滿足不同應用場景的需求。通過合理的硬件設計和軟件配置，DS90UB981能夠實現穩定、可靠的視頻傳輸，為系統設計提供強有力的支持。

本文詳細介紹了DS90UB981的產品概述、技術規格、系統設計指南、應用案例及常見問題解決方案，旨在為工程師提供全面的技術參考。在實際應用中，需根據具體需求進行合理設計和優化，以充分發揮DS90UB981的性能優勢。
