XTR115中文手冊：4-20mA電流環路發送器的全面解析

一、產品概述

XTR115是德州儀器（Texas Instruments）推出的一款高精度4-20mA電流環路發送器，專為工業自動化、過程控制及測試系統設計。該芯片通過將模擬電壓信號轉換為標準4-20mA電流信號，實現遠距離、抗干擾的信號傳輸，廣泛應用于工業現場儀表、傳感器接口及智能變送器等領域。

XTR115的核心功能包括：

1. 電壓-電流轉換：將輸入電壓信號（0-5V或4-20mA對應的電壓范圍）轉換為4-20mA電流輸出。

2. 高精度電流調節：支持0.05%的跨度誤差和0.003%的非線性誤差，確保信號傳輸?shù)臏?zhǔn)確性。

3. 寬電源電壓范圍：工作電壓范圍為7.5V至36V，兼容多種工業電源環境。

4. 內置穩壓器與參考電壓：提供5V穩壓輸出和2.5V參考電壓，簡化外部電路設計。

5. 電流限制與保護：內置過流保護功能，防止輸出電流超過32mA，保護后端設備安全。

6. 兼容HART協議：支持HART調制解調器，實現數字通信與模擬信號的共存。

二、技術規格與特性

1. 電氣參數

• 工作電壓范圍：7.5V至36V

• 靜態電流：200μA（典型值）

• 輸出電流范圍：4mA至20mA（線性范圍：0.25mA至25mA）

• 跨度誤差：±0.05%（最大值）

• 非線性誤差：±0.003%（最大值）

• 溫度漂移：±3ppm/°C（跨度誤差）

• 參考電壓精度：2.5V ±0.05%（XTR115）

• 穩壓器輸出：5V ±0.05%，負載調整率優于0.01%/V

2. 功能特性

• 兩線制電流環設計：電源與信號共用同一對導線，降低布線成本。

• 內置電流檢測：通過IRET引腳實時監測外部電路電流，確保輸出精度。

• 外部晶體管接口：支持NPN型功率晶體管擴展輸出電流能力。

• 低功耗設計：200μA靜態電流適用于電池供電或遠程設備。

• 工業級溫度范圍：-40°C至+85°C，適應惡劣環境。

3. 封裝與引腳定義

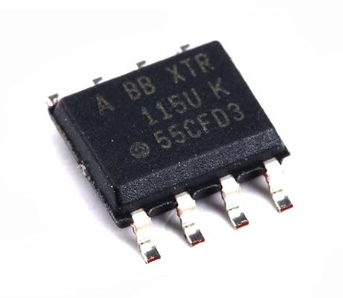

XTR115采用SOIC-8封裝，引腳排列如下：

三、工作原理與電路設計

1. 核心電路結構

XTR115內部由三部分組成：

1. 電壓-電流轉換器：基于運算放大器A1、輸入電阻RIN、反饋電阻R1和R2，將輸入電壓轉換為電流信號。

2. 穩壓器與參考電壓源：提供5V穩壓輸出和2.5V參考電壓，用于外部電路供電或傳感器激勵。

3. 保護電路：包括過流限制、上電保護及晶體管驅動電路，確保芯片安全運行。

2. 典型應用電路

（1）基礎4-20mA電流環設計

• 輸入信號：通過RIN連接至IN+引腳，IN-引腳接地。

• 輸出電流：IOUT = 100 × VIN（VIN為輸入電壓，單位：V）。

• 偏置電流調整：通過在IN+引腳與VREF之間串聯電阻RS，實現4mA偏置電流的精確校準。

（2）傳感器激勵與信號調理

• 溫度傳感器應用：以PT100為例，通過橋式電路將溫度變化轉換為電壓信號，經INA128差分放大后輸入XTR115。

• 偏置電流計算：RS = VREF / (IB / 100 - IP)，其中IB為總偏置電流（4mA），IP為傳感器工作電流。

（3）與HART協議兼容設計

• HART調制解調器接口：通過在IOUT引腳與IRET引腳之間串聯電容CHART（典型值：0.1μF），實現1200Hz/2200Hz FSK信號的疊加。

• 電源濾波：在VREG引腳與GND之間添加LC濾波器，抑制HART信號對電源的干擾。

3. 電源設計要點

• 穩壓器選擇：

• LDO應用：適用于低噪聲敏感型電路，如傳感器激勵。

• 開關穩壓器：適用于高效率或?qū)捿斎腚妷悍秶鷪?chǎng)景，但需注意輸出紋波對電流環的影響。

• 去耦與濾波：

• 在VREG引腳與GND之間添加10μF電解電容和0.1μF陶瓷電容，抑制低頻與高頻噪聲。

• 在電源輸入端添加LC濾波器（L=10μH，C=100μF），降低電源線上的EMI干擾。

• 布線規范：

• 電源線與地線寬度不小于20mil，減少電阻與電感。

• 避免信號線與電源線平行走線，必要時增加地線隔離。

四、應用場景與案例分析

1. 工業過程控制

• 壓力變送器：將壓力傳感器輸出的mV級信號轉換為4-20mA電流，傳輸至PLC或DCS系統。

• 液位監測：通過浮球式液位傳感器輸出電阻變化，經XTR115轉換為電流信號，實現遠程液位監控。

2. 智能傳感器設計

• 溫濕度一體傳感器：結合SHT3x系列傳感器與XTR115，實現溫濕度數據的數字化采集與電流環傳輸。

• 氣體濃度檢測：通過電化學傳感器輸出電流信號，經XTR115放大后傳輸至氣體分析儀。

3. 測試系統與實驗室設備

• 信號發生器：將DAC輸出的電壓信號轉換為4-20mA電流，驅動執行機構或模擬工業信號。

• 數據采集卡：通過XTR115將多通道模擬信號轉換為電流環，實現長距離、抗干擾的數據傳輸。

五、常見問題與解決方案

1. 輸出電流不準確

• 可能原因：

• 輸入電壓范圍超出0-5V。

• 反饋電阻R1或R2精度不足。

• 電源電壓波動導致VREG不穩定。

• 解決方案：

• 確保輸入電壓在有效范圍內，必要時添加電壓跟隨器緩沖。

• 使用0.1%精度金屬膜電阻。

• 增加電源濾波電容，或改用LDO穩壓器。

2. 電流環噪聲干擾

• 可能原因：

• 電源線與信號線未隔離。

• 未添加去耦電容。

• HART信號耦合至電流環。

• 解決方案：

• 采用雙絞線傳輸信號，并增加屏蔽層。

• 在VREG引腳與GND之間添加0.1μF陶瓷電容。

• 優化HART濾波電路參數。

3. 芯片過熱保護

• 可能原因：

• 外部晶體管散熱不良。

• 輸出電流超過額定值。

• 解決方案：

• 為外部晶體管添加散熱片或風扇。

• 檢查負載電阻是否短路，或調整RLIM電阻值以降低限流閾值。

六、選型與替代方案

1. 德州儀器替代型號

• XTR116：參考電壓為4.096V，適用于需要更高精度的傳感器激勵場景。

• XTR117：靜態電流更低（130μA），適用于電池供電設備。

2. 第三方替代芯片

• AD693：Analog Devices推出的4-20mA電流環發送器，支持單電源供電。

• MAX12900：Maxim Integrated的高精度電流環驅動器，集成16位ADC。

七、總結

XTR115作為一款經典的4-20mA電流環路發送器，憑借其高精度、寬電源范圍及內置保護功能，在工業自動化領域占據重要地位。通過深入理解其工作原理、電路設計要點及應用場景，工程師可高效完成智能傳感器、過程控制儀表及測試系統的開發。未來，隨著工業4.0與物聯網技術的推進，XTR115及其衍生型號將繼續在智能制造、智慧城市等領域發揮關鍵作用。
