DLP4500硬件連接全流程詳解

DLP4500是德州儀器（TI）推出的一款基于數字微鏡器件（DMD）的高性能投影模塊，廣泛應用于結構光三維掃描、工業檢測、投影顯示等領域。其硬件連接涉及電源、數據傳輸、觸發信號同步等多個環節，需結合具體應用場景進行配置。以下從硬件組成、連接步驟、接口定義、同步控制及調試優化等方面展開詳細說明。

一、DLP4500硬件組成與接口概述

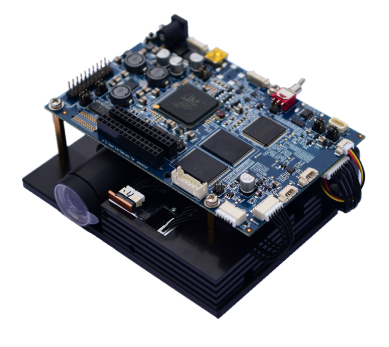

DLP4500模塊主要由DMD芯片、DLPC350控制器、LED光源驅動電路、接口板及散熱系統組成。核心接口包括：

1. 電源接口：12V/5A直流供電，需使用適配的電源適配器。

2. 數據接口：

• USB 2.0/Type-C：用于與上位機通信，支持固件燒錄、參數配置及實時控制。

• HDMI：部分型號支持視頻輸入，但需確認是否兼容具體應用場景。

3. 觸發信號接口：

• GPIO引腳：用于輸出觸發信號，控制外部設備（如相機）同步工作。

• 外觸發輸入/輸出（Trigger In/Out）：支持硬件級同步，適用于結構光三維掃描等需要高精度時序控制的場景。

4. 散熱接口：需確保散熱風扇或散熱片與模塊接觸良好，避免高溫導致性能下降。

二、硬件連接步驟詳解

1. 電源連接

• 供電要求：DLP4500需12V/5A直流電源，建議使用TI官方推薦的電源適配器（如12V/5A DC 5.5×2.1mm接口）。

• 接線方式：

1. 將電源適配器的正極（紅色線）連接至DLP4500的VCC引腳，負極（黑色線）連接至GND引腳。

2. 通電后，模塊的“Power”指示燈應常亮，“Init Done”指示燈在初始化完成后常亮。若指示燈異常，需檢查電源電壓是否穩定或是否存在短路。

2. 數據接口連接

• USB連接：

1. 使用Type-C to USB數據線將DLP4500的USB接口連接至上位機（如Windows 7/10系統電腦）。

2. 首次連接時，需安裝驅動（TI官方提供DLP LightCrafter 4500 Control Software，支持固件燒錄與參數配置）。

• HDMI連接（可選）：
  若需直接顯示電腦畫面，可通過HDMI線連接DLP4500與電腦。需注意：

• 部分型號可能不支持HDMI輸入，需確認硬件規格。

• 在Windows系統中，需將DLP4500設置為“擴展顯示器”模式，并調整分辨率（建議使用912×1140原生分辨率）。

3. 觸發信號連接

觸發信號連接是DLP4500與外部設備（如相機）同步的關鍵步驟，常見場景包括結構光三維掃描。

• 觸發信號類型：

• 信號電平：通常為3.3V，若相機觸發電壓要求較高（如11-30V），需使用信號放大電路（如LM358運放模塊）將電壓升至11V以上。

• 極性配置：可通過上位機軟件設置觸發信號的極性（高電平有效或低電平有效）。

• GPIO觸發：通過DLP4500的GPIO引腳輸出TTL電平信號（如3.3V），控制相機快門。

• 外觸發接口：DLP4500的Trigger Out引腳可直接輸出觸發信號，但需注意：

• 連接示例（以工業相機為例）：

1. 將DLP4500的Trigger Out引腳連接至相機的Trigger In引腳。

2. 在相機端配置觸發模式為“外部觸發”，并設置觸發源為“上升沿”或“下降沿”（需與DLP4500的輸出極性匹配）。

3. 在DLP4500的上位機軟件中，配置觸發信號的延遲時間（如0ms），確保投影圖案與相機快門同步。

4. 散熱系統連接

• 散熱風扇：DLP4500需通過散熱風扇散熱，建議使用12V直流風扇，并確保風扇與模塊的散熱片緊密接觸。

• 散熱片安裝：若使用被動散熱，需在DMD芯片上方安裝散熱片，并涂抹導熱硅脂以增強熱傳導效率。

三、同步控制與固件配置

1. 固件燒錄與結構光圖案生成

• 固件生成：

1. 使用Matlab或OpenCV生成結構光圖案（如格雷碼、正弦條紋），分辨率需為912×1140，位深為1bit或8bit。

2. 通過DLP LightCrafter 4500 Control Software的“Create Images”工具，將多張結構光圖案合成為24bit BMP文件（每24bit對應RGB三通道，但實際僅使用灰度信息）。

3. 在“Firmware Build”標簽頁中，將合成的BMP文件添加至固件，并保存為.bin文件。

• 固件燒錄：

1. 將DLP4500通過USB連接至上位機。

2. 在軟件中選擇“Firmware Upload”標簽頁，加載生成的.bin文件并燒錄至模塊。

2. 投影序列配置

• Sequence Settings：

1. 在上位機軟件中配置投影序列（Pattern Sequence），設置每張圖案的投影時間（如50ms）及循環次數。

2. 若需觸發相機拍照，需在序列中啟用“Trigger Out”功能，并配置觸發信號的延遲時間（如0ms）。

• 觸發信號極性與延遲：

• 極性：高電平有效（3.3V）或低電平有效（0V）。

• 延遲：確保觸發信號在投影圖案完全穩定后輸出，避免相機捕捉到模糊圖像。

3. 相機參數配置

• 觸發模式：

1. 在相機軟件中設置觸發模式為“外部觸發”，并選擇觸發源（如“上升沿”）。

2. 配置曝光時間（需小于投影圖案的顯示時間，如40ms），避免過曝或欠曝。

• 同步頻率：

• 1bit圖案：最高4225Hz（每秒投影4225張）。

• 8bit圖案：最高120Hz（每秒投影120張）。

• DLP4500的最大投影頻率取決于圖案的位深與數量。例如：

• 相機幀率需與投影頻率匹配，避免丟幀。

四、調試與優化

1. 硬件連接檢查

• 電源穩定性：使用萬用表測量DLP4500的供電電壓，確保無波動。

• 信號完整性：使用示波器檢測觸發信號的電平與波形，確保無噪聲或畸變。

2. 軟件參數優化

• 投影圖案優化：

• 減少圖案的灰度級（如從8bit降至1bit）可提高投影幀率。

• 避免單張圖案過大（超過48Mbit），否則需從Flash加載數據，導致200ms延遲。

• 相機曝光時間：

• 在低光照環境下，適當延長曝光時間（如100ms），但需確保不超出投影圖案的顯示時間。

3. 常見問題與解決方案

• 問題1：DLP4500無法連接至上位機

• 解決方案：

1. 檢查USB連接是否松動。

2. 嘗試短接J18跳線帽并更新固件（參考TI官方文檔）。

3. 更換USB數據線或電腦USB端口。

• 問題2：投影圖案錯位

• 原因：Flash加載延遲導致圖案未及時顯示。

• 解決方案：

1. 減少單次投影的圖案數量（如從48張1bit降至24張）。

2. 在投影序列的最后一幀延長曝光時間（如200ms），確保下一組圖案加載完成。

• 問題3：相機未觸發拍照

• 原因：觸發信號電平不匹配或極性錯誤。

• 解決方案：

1. 使用運放模塊放大觸發信號至相機要求電壓（如11V以上）。

2. 檢查相機觸發模式是否為“外部觸發”，并確認觸發源（如“上升沿”）。

五、應用場景擴展

1. 結構光三維掃描

• 系統組成：DLP4500（投影結構光圖案）+ 工業相機（采集變形條紋）+ 上位機（解算三維點云）。

• 關鍵參數：

• 投影圖案：格雷碼+正弦條紋，分辨率912×1140，8bit位深。

• 相機幀率：≥120fps（匹配DLP4500的8bit圖案投影頻率）。

• 同步精度：觸發信號延遲≤1ms。

2. 工業檢測

• 應用場景：檢測產品表面缺陷（如裂紋、劃痕）。

• 優化建議：

• 使用高對比度投影圖案（如黑白條紋）。

• 縮短相機曝光時間（如10ms），提高檢測速度。

3. 投影顯示

• 應用場景：嵌入式投影儀、互動廣告牌。

• 關鍵配置：

• 通過HDMI輸入動態畫面（需確認DLP4500型號是否支持）。

• 調整亮度與對比度（如亮度≥2000流明，對比度≥1000:1）。

六、總結

DLP4500的硬件連接涉及電源、數據傳輸、觸發信號同步等多個環節，需結合具體應用場景進行配置。通過本文的詳細說明，用戶可掌握以下核心技能：

1. 正確連接DLP4500的電源、USB、HDMI及觸發信號接口。

2. 生成并燒錄結構光圖案固件，配置投影序列與觸發信號。

3. 調試硬件連接與軟件參數，解決常見問題（如連接失敗、圖案錯位、相機未觸發）。

4. 擴展DLP4500至結構光三維掃描、工業檢測、投影顯示等應用場景。

在實際應用中，建議用戶參考TI官方文檔（如DLP LightCrafter 4500 Evaluation Module User’s Guide）及具體設備的硬件手冊，確保系統穩定運行。
