C8051F020數據手冊深度解析

一、概述

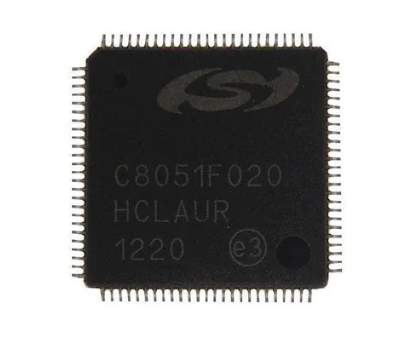

C8051F020是Silicon Labs（原Cygnal）推出的一款高度集成的混合信號系統級芯片（SoC），屬于C8051F系列的高性能8051兼容微控制器。該芯片集成了豐富的模擬和數字外設，適用于工業控制、儀器儀表、通信設備、消費電子等領域。其核心優勢在于高速的8051內核、大容量存儲器、高精度ADC/DAC、以及靈活的I/O配置，能夠滿足復雜嵌入式系統的需求。

1.1 主要特性

• 高速8051內核：采用CIP-51架構，最高時鐘頻率可達25MHz，指令執行速度高達25MIPS。

• 大容量存儲器：

• 64KB的Flash程序存儲器，支持ISP（在系統編程）。

• 4352字節的內部RAM（4KB+256字節）。

• 模擬外設：

• 12位ADC（模數轉換器），最大采樣率100ksps，支持8通道輸入。

• 8位ADC，最大采樣率500ksps，支持8通道輸入。

• 兩個12位DAC（數模轉換器）。

• 兩個模擬比較器。

• 內部溫度傳感器。

• 數字外設：

• 64個通用I/O引腳，支持5V電壓輸入。

• 5個16位定時器/計數器。

• 可編程計數器陣列（PCA），支持5個捕捉/比較模塊。

• 硬件SMBus（I2C兼容）、SPI、兩個UART串口。

• 調試與開發：

• 片內JTAG調試和邊界掃描，支持全速非侵入式在系統調試。

• 符合IEEE 1149.1標準。

• 電源管理：

• 供電電壓范圍：2.7V至3.6V。

• 典型工作電流：10mA@20MHz。

• 多種節電模式（休眠、停機等）。

• 封裝：

• 100腳TQFP封裝，支持工業級溫度范圍（-40°C至+85°C）。

二、芯片架構與功能模塊

2.1 核心架構

C8051F020的核心是CIP-51微控制器內核，完全兼容標準8051指令集，但性能顯著提升。CIP-51采用流水線結構，70%的指令執行時間為1或2個系統時鐘周期，時鐘頻率最高可達25MHz，指令執行速度比傳統8051快10倍以上。

2.2 存儲器系統

• Flash程序存儲器：64KB，分為512字節的扇區，支持在系統編程（ISP）和在應用編程（IAP）。

• 內部RAM：4352字節，分為4KB的通用RAM和256字節的特殊功能寄存器（SFR）空間。

• 外部存儲器接口：支持64KB的外部數據存儲器，可配置為復用或非復用模式。

2.3 模擬外設

2.3.1 12位ADC（ADC0）

• 分辨率：12位，最大采樣率100ksps。

• 輸入通道：8個外部通道（AIN0.0至AIN0.7），支持單端或差分輸入。

• 可編程增益放大器（PGA）：增益范圍為0.5至16，可通過寄存器配置。

• 參考電壓：內部1.2V帶隙基準電壓，或外部參考電壓（需滿足VREF輸入范圍）。

• 轉換模式：?jiǎn)未无D(zhuǎn)換、連續轉換、定時器觸發轉換等。

• 中斷功能：支持轉換完成中斷、窗口比較中斷等。

2.3.2 8位ADC（ADC1）

• 分辨率：8位，最大采樣率500ksps。

• 輸入通道：8個外部通道（與P1口復用），支持單端輸入。

• 應用場景：適用于對精度要求不高但需要高速采樣的場合。

2.3.3 12位DAC

• 通道數：2個（DAC0和DAC1）。

• 輸出范圍：0V至VREF，支持同步更新。

• 應用場景：波形生成、電壓輸出控制等。

2.3.4 模擬比較器

• 數量：2個。

• 功能：支持可編程遲滯和響應時間，可用于閾值檢測、窗口比較等。

2.3.5 溫度傳感器

• 精度：±3°C（典型值）。

• 輸出：模擬電壓，可通過ADC采樣獲取溫度值。

• 應用場景：系統溫度監控、環境溫度補償?shù)取?/span>

2.4 數字外設

2.4.1 I/O端口

• 數量：64個通用I/O引腳，分為8個端口（P0至P7）。

• 特性：

• 所有I/O引腳支持5V電壓輸入。

• 可配置為推挽輸出、開漏輸出、高阻輸入等模式。

• 支持內部上拉/下拉電阻。

• 交叉開關：通過交叉開關寄存器（XBR0、XBR1、XBR2），可將內部數字資源（如UART、SPI、SMBus等）映射到任意I/O引腳。

2.4.2 定時器/計數器

• 數量：5個16位定時器/計數器（Timer0至Timer4）。

• 功能：

• 定時器模式：支持自動重裝、16位自動重裝等。

• 計數器模式：支持外部事件計數。

• PWM輸出：可通過定時器生成PWM波形。

2.4.3 可編程計數器陣列（PCA）

• 數量：5個捕捉/比較模塊。

• 功能：

• 高速輸出：生成精確的PWM波形。

• 頻率輸出：生成可調頻率的方波。

• 捕捉功能：記錄外部事件的時間戳。

• 軟件定時器：用于精確延時。

2.4.4 串行通信接口

• UART：2個全雙工UART，支持幀錯誤檢測和地址識別。

• SPI：支持主/從模式，最高時鐘頻率可達系統時鐘的1/4。

• SMBus（I2C兼容）：支持標準模式（100kbps）和快速模式（400kbps）。

2.5 電源管理與復位

• 電源監控：內置VDD監視器，支持欠壓檢測。

• 復位源：

• 上電復位（POR）。

• 掉電檢測復位（BOR）。

• 看門狗定時器復位。

• 外部RST引腳復位。

• 軟件復位。

• 看門狗定時器：可編程超時時間，支持窗口看門狗模式。

三、硬件設計指南

3.1 電源設計

• 供電電壓：2.7V至3.6V，典型值為3.3V。

• 電流消耗：

• 典型工作電流：10mA@25MHz。

• 休眠模式電流：<1μA。

• 電源濾波：建議在VDD和GND之間添加0.1μF和10μF的旁路電容，以減少電源噪聲。

3.2 時鐘設計

• 內部振蕩器：默認頻率為2MHz，可通過寄存器配置為2MHz、4MHz、8MHz或16MHz。

• 外部振蕩器：支持晶體振蕩器、陶瓷諧振器或外部時鐘源。

• 典型配置：使用22.1184MHz晶體振蕩器，配合30pF的負載電容。

• PLL（鎖相環）：支持時鐘倍頻，最高可將時鐘頻率提升至25MHz。

3.3 ADC電路設計

• 輸入保護：建議在ADC輸入引腳添加串聯電阻（如1kΩ）和鉗位二極管，以防止過壓損壞。

• 參考電壓：

• 內部參考電壓：1.2V±0.5%，支持兩倍增益輸出（2.4V）。

• 外部參考電壓：范圍為1V至VAV±0.3V，最大負載電流為200μA。

• 信號調理：對于小信號輸入，建議使用PGA放大器進行增益調整，以提高ADC分辨率。

3.4 DAC電路設計

• 輸出濾波：DAC輸出為階梯波形，建議添加低通濾波器（如RC濾波器）以平滑輸出。

• 負載驅動：DAC輸出電流能力有限，如需驅動大負載，建議添加緩沖放大器。

3.5 I/O端口設計

• 上拉/下拉電阻：對于未使用的I/O引腳，建議配置為內部上拉或下拉，以減少功耗和噪聲。

• ESD保護：在I/O引腳添加ESD保護器件（如TVS二極管），以提高抗靜電能力。

四、軟件編程指南

4.1 開發環境

• 編譯器：支持Keil C51、IAR Embedded Workbench等主流8051編譯器。

• 調試工具：通過JTAG接口進行全速非侵入式調試，支持?jǐn)帱c(diǎn)、單步執行、變量監視等功能。

4.2 寄存器配置

ADC配置示例：

#include <C8051F020.h>



void ADC0_Init(void) {

ADC0CF = 0x00;  // 配置ADC0：輸入通道0，增益1，12位精度

ADC0H = 0x00;   // 清零ADC0高字節

ADC0L = 0x00;   // 清零ADC0低字節

ADC0CN = 0x80;  // 啟用ADC0，啟動轉換

}



unsigned int ADC0_Read(void) {

ADC0CN |= 0x10; // 啟動轉換

while (!(ADC0CN & 0x20)); // 等待轉換完成

ADC0CN &= ~0x20; // 清除轉換完成標志

return ((ADC0H << 8) | ADC0L); // 返回12位轉換結果

}

DAC配置示例：

void DAC0_Init(void) {

DAC0CN = 0x80;  // 啟用DAC0，更新觸發方式為軟件觸發

DAC0L = 0x80;   // 設置DAC0輸出電壓為VREF/2

DAC0H = 0x00;

}



void DAC0_Update(unsigned int value) {

DAC0L = (unsigned char)(value & 0xFF);

DAC0H = (unsigned char)((value >> 8) & 0x0F);

DAC0CN |= 0x10; // 手動觸發DAC更新

}

4.3 中斷處理

ADC中斷示例：

#include <C8051F020.h>



void ADC0_ISR(void) interrupt 14 {

if (ADC0CN & 0x20) { // 檢查轉換完成標志

unsigned int result = (ADC0H << 8) | ADC0L;

// 處理ADC結果

ADC0CN &= ~0x20; // 清除中斷標志

}

}



void main(void) {

ADC0CN = 0xA0;  // 啟用ADC0，啟用轉換完成中斷

EIE1 |= 0x08;   // 使能ADC0中斷

EA = 1;         // 全局中斷使能

while (1) {

ADC0CN |= 0x10; // 啟動轉換

// 主循環

}

}

4.4 低功耗設計

• 節電模式：

• 空閑模式：CPU停止，外設繼續運行。

• 停機模式：CPU和外設停止，時鐘關閉，僅保留RAM和寄存器內容。

• 喚醒方式：通過外部中斷、定時器溢出、看門狗定時器等喚醒。

五、應用案例

5.1 數據采集系統

• 功能：通過ADC采集多路模擬信號，通過UART將數據發送至上位機。

• 硬件連接：

• 模擬信號輸入：連接至ADC0的AIN0.0至AIN0.7。

• UART通信：通過P0.0（TX）和P0.1（RX）連接至MAX232芯片，實現RS-232通信。

• 軟件流程：

1. 初始化ADC0和UART。

2. 啟動ADC0轉換。

3. 讀取ADC結果，并通過UART發送。

4. 循環執行。

5.2 電機控制系統

• 功能：通過PWM控制電機轉速，通過ADC采集電機電流和電壓。

• 硬件連接：

• PWM輸出：通過PCA模塊連接至電機驅動電路。

• 電流/電壓采樣：連接至ADC0的輸入通道。

• 軟件流程：

1. 初始化PCA和ADC0。

2. 根據目標轉速設置PWM占空比。

3. 實時采集電流和電壓，進行閉環控制。

4. 調整PWM占空比，實現恒轉速控制。

5.3 溫度監控系統

• 功能：通過內部溫度傳感器實時監測芯片溫度，并通過LCD顯示。

• 硬件連接：

• 溫度傳感器：內置，通過ADC0采樣。

• LCD顯示：通過SPI或并行接口連接。

• 軟件流程：

1. 初始化ADC0和LCD。

2. 定期采樣溫度傳感器。

3. 將溫度值轉換為字符串，顯示在LCD上。

4. 如溫度超過閾值，觸發報警。

六、常見問題與解決方案

6.1 ADC采樣不準確

• 可能原因：

• 參考電壓不穩定。

• 輸入信號噪聲過大。

• PGA增益設置不當。

• 解決方案：

• 使用外部高精度參考電壓。

• 在輸入端添加RC濾波器。

• 根據信號范圍調整PGA增益。

6.2 UART通信失敗

• 可能原因：

• 波特率設置不匹配。

• 硬件連接錯誤。

• 中斷未正確配置。

• 解決方案：

• 檢查波特率寄存器（SMOD、TH1等）設置。

• 確認TX和RX引腳連接正確。

• 檢查中斷使能和中斷服務程序。

6.3 系統功耗過高

• 可能原因：

• 未進入低功耗模式。

• 外設未關閉。

• 時鐘頻率過高。

• 解決方案：

• 在空閑時進入停機模式。

• 關閉未使用的外設。

• 降低時鐘頻率。

C8051F020是一款功能強大、集成度高的混合信號微控制器，適用于多種嵌入式系統應用。其高速的8051內核、豐富的模擬和數字外設、以及靈活的I/O配置，使其在工業控制、儀器儀表、通信設備等領域具有廣泛的應用前景。通過合理設計硬件電路和軟件程序，可以充分發揮C8051F020的性能優勢，實現高效、穩定的系統設計。
