MAX3082中文資料詳解

一、MAX3082概述

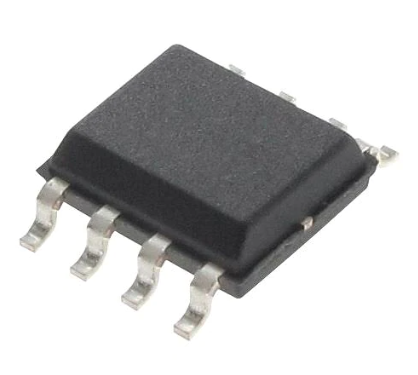

MAX3082是一款由Maxim Integrated公司生產的半雙工RS-485/RS-422通信收發器，專為工業控制局域網和EMI敏感應用設計。該芯片集成了一個驅動器和一個接收器，支持差分信號傳輸，具備故障安全電路和降低擺率驅動功能，能夠在減少電磁干擾（EMI）和反射的同時實現穩定的數據傳輸。MAX3082采用8引腳SOIC或DIP封裝，工作溫度范圍為0℃至+70℃，適用于工業環境中的長距離、多點通信需求。其1/8單位負載接收器輸入阻抗設計允許總線上掛接多達256個收發器，極大提升了系統的擴展性。

二、MAX3082核心特性

1. 故障安全電路

MAX3082內置故障安全電路，當接收器輸入端開路、短路或總線空閑時，接收器輸出端自動保持邏輯高電平。這一特性確保了通信鏈路的可靠性，避免了因信號異常導致的系統誤動作。例如，在工業自動化場景中，若某個節點的收發器發生故障，故障安全電路可防止故障信號擴散至整個總線，從而保障其他節點的正常運行。

2. 降低擺率驅動技術

MAX3082采用降低擺率驅動設計，通過限制驅動器輸出信號的上升/下降時間，有效減少EMI輻射和信號反射。這一特性在高速數據傳輸中尤為重要，尤其是在未正確端接的電纜上，降低擺率可顯著降低誤碼率。例如，在115kbps的傳輸速率下，MAX3082能夠通過優化信號波形，確保數據在1200米長的總線上無差錯傳輸。

3. 半雙工通信支持

作為半雙工收發器，MAX3082在同一時刻僅支持單向數據傳輸，但可通過切換發送（DE）和接收（RE）控制端實現雙向通信。實際應用中，通常將DE和RE短接，由單一信號線控制收發狀態，簡化電路設計。例如，在分布式控制系統中，主設備通過UART接口向MAX3082發送數據時，DE引腳置高電平；數據發送完成后，DE引腳置低電平，切換至接收模式。

4. 低功耗設計

MAX3082在無負載狀態下的電源電流僅為375μA，滿載驅動器禁用時功耗進一步降低。此外，芯片支持低功耗關斷模式，關斷電流僅為1μA，適用于電池供電或?qū)拿舾械膽?yīng)用場景。例如，在遠程監控系統中，MAX3082的低功耗特性可延長設備續航時間，減少維護成本。

三、MAX3082引腳功能詳解

MAX3082采用8引腳封裝，各引腳功能如下：

1. RO（Receiver Output）：接收器輸出端，輸出TTL電平信號，與主設備的串口輸入端連接。

2. RE（Receiver Enable）：接收器使能端，低電平有效。當RE為低電平時，接收器處于工作狀態；為高電平時，接收器輸出高阻態。

3. DE（Driver Enable）：驅動器使能端，高電平有效。當DE為高電平時，驅動器處于工作狀態；為低電平時，驅動器輸出高阻態。

4. DI（Driver Input）：驅動器輸入端，接收TTL電平信號，與主設備的串口輸出端連接。

5. A（Non-Inverting Output）：RS-485差分信號的正向輸出端。

6. B（Inverting Output）：RS-485差分信號的反向輸出端。

7. VCC：電源端，供電電壓范圍為4.75V至5.25V。

8. GND：接地端。

四、MAX3082電氣特性

1. 輸入/輸出電壓范圍

• 輸入高電平（VIH）：最小2.0V（相對于GND）。

• 輸入低電平（VIL）：最大0.8V（相對于GND）。

• 輸出高電平（VOH）：最小2.4V（VCC=5V時，負載電流≤4mA）。

• 輸出低電平（VOL）：最大0.4V（VCC=5V時，負載電流≤4mA）。

2. 差分信號特性

• 邏輯“1”：A-B電壓差為+0.2V至+6V。

• 邏輯“0”：A-B電壓差為-0.2V至-6V。

3. 負載能力

MAX3082的接收器輸入阻抗為1/8單位負載，允許總線上掛接最多256個收發器。例如，在RS-485總線中，若每個節點的收發器輸入阻抗為12kΩ，則總線的終端匹配電阻可設計為120Ω，以滿足信號完整性要求。

4. 電源電流

• 無負載靜態電流：375μA。

• 驅動器禁用電流：600μA（典型值）。

• 關斷模式電流：1μA。

五、MAX3082應用場景與案例分析

1. 工業自動化控制系統

在工業自動化領域，MAX3082常用于構建分布式控制系統，實現主設備與多個從設備之間的長距離通信。例如，在一條生產線上，主PLC通過RS-485總線與多個傳感器、執行器連接，MAX3082負責電平轉換和信號驅動。其故障安全電路可確保單個節點故障不影響整個系統，而降低擺率驅動技術則有效抑制了電磁干擾，保障了通信穩定性。

2. 智能樓宇安防系統

在智能樓宇中，MAX3082可用于門禁系統、監控?cái)z像頭等設備的聯網通信。例如，多個門禁控制器通過RS-485總線連接至中央管理平臺，MAX3082提供可靠的信號傳輸。其半雙工通信模式簡化了電路設計，而低功耗特性則延長了設備的電池壽命。

3. 遠程數據采集系統

在環境監測、能源管理等場景中，MAX3082可用于構建遠程數據采集網絡。例如，多個傳感器節點通過RS-485總線將數據傳輸至集中器，MAX3082負責信號的中繼和轉換。其1200米的傳輸距離和256個節點的擴展能力，滿足了大規模部署的需求。

六、MAX3082設計注意事項

1. 總線端接與匹配

為減少信號反射，RS-485總線需在兩端加裝終端匹配電阻。通常，終端電阻的阻值為120Ω，功率為0.25W。若總線長度較短或節點數較少，可省略終端電阻，但需確保信號完整性。

2. 收發狀態切換時序

在半雙工通信中，需嚴格控制DE和RE的時序，避免驅動器和接收器同時工作導致總線沖突。例如，在發送數據前，應先置高DE引腳，再置低RE引腳；數據發送完成后，應先置高RE引腳，再置低DE引腳。

3. 電源濾波與隔離

為抑制電源噪聲，建議在VCC引腳附近加裝0.1μF的陶瓷電容和10μF的鉭電容。此外，在工業環境中，為提高系統可靠性，可在MAX3082與主設備之間加入光電隔離器，切斷地環路干擾。

4. EMI防護措施

為減少電磁干擾，建議采用屏蔽雙絞線作為通信介質，并確保屏蔽層可靠接地。此外，可在總線兩端加裝共模電感或TVS二極管，抑制共模噪聲和浪涌電壓。

七、MAX3082與同類產品對比

1. MAX3085與MAX3088

• MAX3085：驅動器輸出擺率限制更高，支持500kbps的傳輸速率，適用于對速度要求較高的場景。

• MAX3088：驅動器擺率進一步優化，支持10Mbps的傳輸速率，但功耗和EMI輻射略高于MAX3082。

2. MAX485與SN75176

• MAX485：功耗更低（120μA至500μA），但接收器輸入阻抗為1/4單位負載，總線節點數限制為128個。

• SN75176：兼容TI的75176標準，但故障安全電路功能較弱，不適用于對可靠性要求極高的場景。

八、MAX3082軟件驅動與協議設計

1. 通信協議設計

在RS-485網絡中，需設計合理的通信協議以避免數據沖突。例如，可采用主從式協議，主設備通過輪詢方式與從設備通信；或采用令牌環協議，通過令牌傳遞控制總線訪問權。

2. 錯誤檢測與重傳機制

為提高通信可靠性，建議在協議中加入CRC校驗或奇偶校驗，并在檢測到錯誤時觸發重傳。例如，在Modbus協議中，主設備發送請求幀后，從設備需在規定時間內返回響應幀；若超時未收到響應，主設備可重新發送請求。

3. 中斷服務程序（ISR）設計

在嵌入式系統中，可通過中斷方式處理RS-485通信。例如，當接收器收到有效數據時，觸發外部中斷，CPU進入中斷服務程序讀取數據；發送數據時，可通過定時器中斷控制發送時序。

九、MAX3082可靠性測試與驗證

1. 電氣性能測試

• 輸入/輸出電壓測試：使用示波器測量RO、DI引腳的電平是否符合規格。

• 差分信號測試：使用差分探頭測量A、B引腳的電壓差，驗證邏輯“1”和“0”的電平范圍。

2. 環境適應性測試

• 高溫/低溫測試：將MAX3082置于-40℃至+85℃的環境中，驗證其在極端溫度下的工作穩定性。

• 濕度測試：在85%RH的濕度環境下運行72小時，檢查芯片是否出現腐蝕或短路。

3. 長期可靠性測試

• 加速壽命測試：通過提高工作溫度和電壓，模擬芯片在長期使用中的老化過程。

• ESD測試：使用人體模型（HBM）和機器模型（MM）對芯片進行靜電放電測試，驗證其抗靜電能力。

十、MAX3082未來發展趨勢

1. 集成化與小型化

隨著工業物聯網（IIoT）的發展，對通信芯片的集成度和體積提出了更高要求。未來，MAX3082可能集成更多功能，如電源管理、信號調理等，并采用更小的封裝形式，如WLCSP或QFN。

2. 高速化與低功耗

為滿足大數據傳輸需求，MAX3082的后續產品可能支持更高的傳輸速率（如100Mbps以上），同時進一步降低功耗，延長設備續航時間。

3. 智能化與自診斷

通過集成自診斷功能，MAX3082可實時監測總線狀態、信號質量等參數，并在出現故障時主動上報。這一特性將極大提升系統的可維護性和可靠性。

十一、總結

MAX3082作為一款經典的RS-485/RS-422通信收發器，憑借其故障安全電路、降低擺率驅動技術和低功耗設計，在工業控制、智能樓宇、遠程監控等領域得到了廣泛應用。通過合理設計電路、優化通信協議和加強可靠性測試，可充分發揮MAX3082的性能優勢，構建穩定、高效的通信系統。未來，隨著技術的不斷進步，MAX3082及其衍生產品將在工業物聯網、智能家居等領域發揮更大作用，推動工業自動化和智能化的發展。
