6N137是否為線性光耦的深入探討

摘要

本文圍繞6N137光耦是否屬于線性光耦展開詳細分析。通過解析線性光耦與非線性光耦的定義、6N137的內部結構與工作原理、實際電路中的行為表現以及應用場景，結合相關實驗數據與行業實踐，明確指出6N137為非線性光耦，并探討其非線性特性對電路設計的影響及優化策略。本文旨在為電子工程師提供關于6N137特性的全面理解，助力其在電路設計中合理選擇與使用該器件。

引言

在電子電路設計中，光耦作為一種重要的隔離器件，廣泛應用于信號傳輸、電源控制、電機驅動等領域。光耦的核心功能是實現輸入與輸出之間的電氣隔離，同時傳遞信號。根據其輸出特性，光耦可分為線性光耦與非線性光耦。線性光耦的輸出電流與輸入電流之間呈線性關系，適用于模擬信號的傳輸；而非線性光耦的輸出則不遵循線性規律，主要用于數字信號的隔離與傳輸。6N137作為一種常見的高速光耦，其是否屬于線性光耦一直是工程師關注的焦點。本文將深入探討這一問題，為相關設計提供理論依據與實踐指導。

一、線性光耦與非線性光耦的定義與區別

1.1 線性光耦的定義

線性光耦是指輸出電流與輸入電流之間呈線性關系的光耦器件。其核心特性在于，當輸入電流在一定范圍內變化時，輸出電流能夠精確地按比例變化，從而實現模擬信號的無失真?zhèn)鬏?。線性光耦通常用于需要高精度模擬信號隔離的場合，如傳感器信號傳輸、音頻信號處理等。

1.2 非線性光耦的定義

非線性光耦的輸出電流與輸入電流之間不存在嚴格的線性關系。其輸出特性通常表現為開關特性，即當輸入電流達到某一閾值時，輸出狀態發生突變（如從高電平跳變到低電平）。非線性光耦主要用于數字信號的隔離與傳輸，如開關量控制、脈沖信號傳輸?shù)取?/span>

1.3 線性與非線性光耦的區別

線性光耦與非線性光耦的主要區別在于輸出特性：

• 線性光耦：輸出電流與輸入電流成比例，適用于模擬信號傳輸。

• 非線性光耦：輸出具有開關特性，適用于數字信號傳輸。
  此外，線性光耦通常需要更高的精度與穩定性，而非線性光耦則更注重響應速度與隔離性能。

二、6N137的內部結構與工作原理

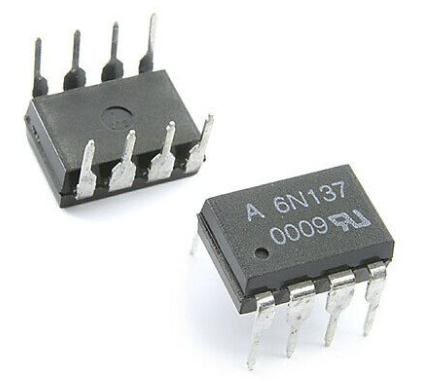

2.1 6N137的內部結構

6N137是一種單通道高速光耦，其內部結構主要由以下幾部分組成：

1. 發光二極管（LED）：作為輸入端，當輸入信號為高電平時，LED發光。

2. 光敏二極管：接收LED發出的光信號，并將其轉換為電流信號。

3. 高增益線性運放：對光敏二極管的電流信號進行放大與處理。

4. 肖特基鉗位的集電極開路三極管：作為輸出端，將處理后的信號轉換為邏輯電平輸出。

2.2 6N137的工作原理

6N137的工作原理如下：

1. 輸入信號驅動LED：當輸入信號為高電平時，LED發光，光信號通過片內光通道傳輸?shù)焦饷舳O管。

2. 光敏二極管導通：光敏二極管在光照下導通，產生電流信號。

3. 電流-電壓轉換：高增益線性運放將光敏二極管的電流信號轉換為電壓信號，并進行放大。

4. 邏輯門輸出：放大后的信號通過與門（受使能端控制）與輸出三極管，最終輸出邏輯電平。

2.3 6N137的電氣特性

6N137的主要電氣特性包括：

• 轉換速率：高達10 MBit/s，適用于高速數字信號傳輸。

• 擺率：高達10 kV/μs，確保信號的快速響應。

• 扇出系數：為8，可驅動多個TTL負載。

• 邏輯電平輸出：輸出為集電極開路，需外接上拉電阻。

• 工作溫度范圍：-40°C至+85°C，適應惡劣環境。

三、6N137的線性與非線性特性分析

3.1 6N137的輸出特性

從6N137的工作原理與電氣特性可以看出，其輸出為邏輯電平，而非連續的模擬信號。具體表現為：

• 開關特性：當輸入信號電流大于觸發閾值（IFT）時，輸出端導通，輸出低電平；當輸入信號電流小于IFT時，輸出端截止，輸出高電平。

• 非線性關系：輸出電流與輸入電流之間不存在線性比例關系，而是表現為開關特性。

3.2 6N137的CTR（電流傳輸比）

CTR是衡量光耦性能的重要參數，定義為輸出電流與輸入電流的比值。對于線性光耦，CTR通常在一定范圍內保持穩定；而對于非線性光耦，CTR可能隨輸入電流的變化而顯著變化。6N137的CTR參數未在數據手冊中明確給出，這進一步表明其設計目的并非用于模擬信號傳輸。

3.3 6N137的傳輸延時

6N137的傳輸延時（低至高與高至低）均為45 ns，這表明其響應速度極快，適用于高速數字信號的傳輸。然而，傳輸延時的存在也意味著其輸出與輸入之間存在時間上的非線性關系，進一步印證了其非線性特性。

四、6N137的實際電路行為表現

4.1 典型應用電路

6N137的典型應用電路如下：

1. 輸入端：信號從腳2和腳3輸入，腳3接地，腳2接輸入信號。

2. 限流電阻：為保護LED，需在輸入端串聯限流電阻（如500 Ω）。

3. 使能端：腳7為使能端，高電平時允許輸出，低電平時強制輸出高電平。

4. 輸出端：腳6為集電極開路輸出，需外接上拉電阻（如4.7 kΩ）。

5. 旁路電容：在腳8（Vcc）與腳5（地）之間接0.1 μF高頻電容，以吸收電源紋波。

4.2 電路行為分析

在實際電路中，6N137的行為表現為：

• 輸入信號：當輸入信號為高電平時，LED發光，光敏二極管導通，輸出低電平。

• 輸入信號：當輸入信號為低電平時，LED不發光，光敏二極管截止，輸出高電平。

• 輸出邏輯：輸出為邏輯電平，與輸入信號之間為開關關系，而非線性關系。

4.3 實驗驗證

通過實驗可以驗證6N137的非線性特性：

1. 輸入信號：施加不同幅值的輸入信號（如0-15 mA）。

2. 輸出測量：測量輸出端的邏輯電平變化。

3. 結果分析：輸出僅在輸入信號達到閾值時發生跳變，無中間狀態，表明其為非線性器件。

五、6N137的應用場景與限制

5.1 6N137的主要應用場景

6N137由于其高速與非線性特性，廣泛應用于以下場景：

1. 高速數字開關：如開關電源控制、電機驅動等。

2. 馬達控制系統：實現控制信號與功率電路的隔離。

3. A/D轉換：在數字信號采集系統中，隔離模擬電路與數字電路。

4. 通信設備：實現信號的高速隔離與傳輸。

5.2 6N137在模擬信號傳輸中的限制

由于6N137為非線性光耦，其在模擬信號傳輸中存在以下限制：

1. 精度問題：輸出與輸入之間無線性關系，無法精確傳輸模擬信號。

2. 失真問題：模擬信號在傳輸過程中會發生失真，影響系統性能。

3. 應用局限：僅適用于數字信號的隔離與傳輸。

5.3 線性光耦的替代方案

若需傳輸模擬信號，可選擇以下線性光耦：

1. HCNR200/HCNR201：高精度線性光耦，適用于傳感器信號傳輸。

2. TLP521：普通線性光耦，適用于一般模擬信號隔離。

3. PC817：低速線性光耦，適用于低成本應用。

六、6N137非線性特性的優化策略

6.1 輸入端優化

1. 限流電阻選擇：根據輸入信號幅值選擇合適的限流電阻（如500 Ω），以保護LED并優化響應速度。

2. 輸入信號波形：確保輸入信號具有足夠的上升與下降時間（如5 ns），以避免信號失真。

6.2 輸出端優化

1. 上拉電阻選擇：根據后級電路需求選擇合適的上拉電阻（如4.7 kΩ），以平衡響應速度與功耗。

2. 旁路電容配置：在Vcc與地之間接高頻電容（如0.1 μF），以減少電源噪聲對輸出的影響。

6.3 系統級優化

1. 信號同步：在高速數字系統中，需確保輸入與輸出信號的同步，以避免時序問題。

2. 噪聲抑制：通過屏蔽、濾波等手段抑制系統噪聲，提高信號傳輸?shù)目煽啃浴?/span>

七、結論

通過對6N137的內部結構、工作原理、實際電路行為及應用場景的深入分析，可以明確得出結論：6N137為非線性光耦，其輸出特性表現為開關特性，適用于數字信號的隔離與傳輸。在電路設計中，應根據具體需求合理選擇光耦類型，避免將6N137用于模擬信號傳輸。同時，通過優化輸入端、輸出端及系統級設計，可以充分發揮6N137的高速與非線性特性，提升系統性能。
