L7805CV參數與功能深度解析

摘要
L7805CV是一款經典的線性三端穩壓器芯片，廣泛應用于電子設備的電源管理模塊中。本文將從其基本參數、電氣特性、功能特點、應用場景、工作原理、封裝形式、選型指南、使用注意事項以及典型應用電路等多個維度進行詳細解析，旨在為工程師和電子愛好者提供全面的技術參考。

一、L7805CV基本參數概述
L7805CV由意法半導體（STMicroelectronics）等廠商生產，是一款固定輸出電壓為5V的正電壓穩壓器。其核心參數包括：

• 輸出電壓：4.75V至5.25V（典型值為5V），輸出電壓精度高，波動范圍小，能夠滿足大多數電子設備對電源穩定性的要求。

• 輸入電壓范圍：7V至35V，寬輸入電壓范圍使其適用于多種電源環境，如電池供電、適配器供電等。

• 輸出電流能力：最大可達1.5A（部分資料提及典型值為1A，實際輸出能力需結合散熱條件），能夠滿足中小功率設備的供電需求。

• 靜態電流：4.2mA至8mA，低靜態電流設計有助于降低功耗，提高系統效率。

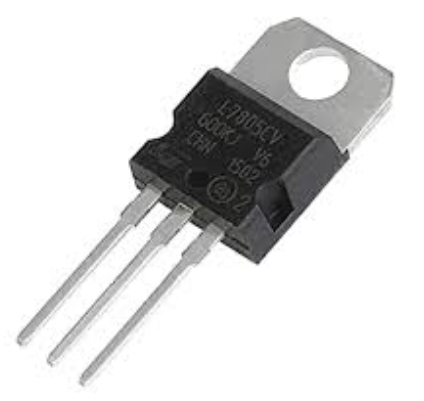

• 封裝形式：主要采用TO-220封裝，具有良好的散熱性能，便于安裝和焊接。

二、L7805CV電氣特性詳解
L7805CV的電氣特性決定了其在電路中的表現：

• 線性調整率：在輸入電壓變化時，輸出電壓的波動極小，典型值為0.02%/V，確保電源穩定性。

• 負載調整率：在負載電流變化時，輸出電壓的波動同樣很小，典型值為0.05%/mA，保證設備在不同工作狀態下的穩定供電。

• 紋波抑制比：高達78dB（120Hz時），有效抑制輸入電源中的紋波和噪聲，提供純凈的直流輸出。

• 輸出噪聲電壓：低至40μV（rms），進一步保證了輸出電壓的純凈度。

• 溫度系數：輸出電壓隨溫度變化的系數為-1.1mV/°C，表明其具有一定的溫度穩定性，但在極端溫度環境下仍需考慮散熱措施。

三、L7805CV功能特點剖析
L7805CV不僅具備基本的穩壓功能，還集成了多種保護機制：

• 過流保護：當輸出電流超過額定值時，芯片會自動限制電流輸出，防止因過載而損壞。

• 短路保護：在輸出端短路時，芯片會迅速切斷輸出，避免芯片和負載受損。

• 過熱保護：內置溫度傳感器，當芯片溫度超過安全閾值時，會自動降低輸出功率或關閉輸出，防止熱損壞。

• 無需外接補償元件：內部集成了完善的反饋和補償電路，簡化了外圍電路設計，降低了成本。

四、L7805CV應用場景分析
L7805CV因其穩定的輸出電壓和可靠的保護功能，被廣泛應用于多個領域：

• 消費電子：如智能手機充電器、平板電腦電源模塊、數碼相機電源等，為設備提供穩定的5V供電。

• 工業控制：在PLC、傳感器、執行器等設備中，L7805CV為控制系統提供可靠的電源保障。

• 汽車電子：用于車載音響、導航系統、行車記錄儀等設備的電源管理，適應汽車內部的復雜電磁環境和寬溫度范圍。

• 通信設備：在路由器、交換機、基站等通信設備中，L7805CV為關鍵模塊提供穩定的電源支持。

• 教育科研：作為電子實驗和課程設計的常用元件，幫助學生理解電源管理的基本原理。

五、L7805CV工作原理探究
L7805CV采用線性穩壓技術，其工作原理基于負反饋控制：

• 輸入電壓采樣：通過內部電阻分壓網絡對輸出電壓進行采樣，并與內部參考電壓進行比較。

• 誤差放大：將采樣電壓與參考電壓的差值放大，驅動輸出晶體管調整其導通程度。

• 輸出電壓調節：通過調整輸出晶體管的導通電阻，實現對輸出電壓的精確控制，使其保持穩定。

• 保護機制觸發：當檢測到過流、短路或過熱等異常情況時，保護電路會迅速響應，切斷輸出或降低功率，防止芯片損壞。

六、L7805CV封裝形式與散熱考慮
L7805CV通常采用TO-220封裝，這種封裝形式具有良好的散熱性能，便于安裝和焊接。在使用時，需要注意以下幾點：

• 散熱片安裝：對于大電流應用，建議安裝散熱片以提高散熱效率，防止芯片因過熱而損壞。

• PCB布局：在PCB設計時，應確保L7805CV周圍有足夠的散熱空間，避免與其他發熱元件過于靠近。

• 熱阻計算：根據芯片的熱阻參數和預期的工作溫度，計算所需的散熱面積或散熱片規格。

七、L7805CV選型指南與替代方案
在選擇L7805CV時，需要考慮以下因素：

• 輸出電流需求：根據負載電流的大小選擇合適的芯片型號，確保輸出電流能力滿足需求。

• 輸入輸出電壓差：較大的輸入輸出電壓差會增加芯片的功耗和發熱量，因此應盡量減小這一差值。

• 保護功能需求：根據應用場景的需求，選擇具有相應保護功能的芯片型號。

• 替代方案：當L7805CV無法滿足需求時，可以考慮使用其他型號的線性穩壓器或開關穩壓器作為替代方案。例如，對于需要更高效率的應用，可以選擇開關穩壓器；對于需要更低噪聲的應用，可以選擇具有更低輸出噪聲的線性穩壓器。

八、L7805CV使用注意事項與常見問題解答
在使用L7805CV時，需要注意以下事項：

• 輸入電壓限制：確保輸入電壓不超過芯片的最大輸入電壓（35V），避免損壞芯片。

• 輸出電流限制：避免長時間超過芯片的最大輸出電流（1.5A），防止芯片過熱損壞。

• 散熱措施：在高負載或高溫環境下使用時，應采取有效的散熱措施，如安裝散熱片、增加通風等。

• 靜電防護：在處理芯片時，應注意靜電防護，避免靜電放電損壞芯片。

常見問題解答：

• Q：L7805CV的輸出電壓是否可以調節？
  A：L7805CV是固定輸出電壓的穩壓器，輸出電壓為5V，無法直接調節。如需可調輸出電壓，可選擇其他型號的穩壓器或采用外部電路進行調節。

• Q：L7805CV是否可以并聯使用以提高輸出電流能力？
  A：理論上可以通過并聯多個L7805CV芯片來提高輸出電流能力，但實際操作中需要考慮電流平衡、散熱等問題，且并非所有廠商都推薦這種做法。更穩妥的方案是選擇具有更高輸出電流能力的穩壓器芯片。

• Q：L7805CV在低溫環境下能否正常工作？
  A：L7805CV的工作溫度范圍通常為0°C至125°C（具體參數需參考芯片手冊），在低溫環境下（如低于0°C）可能無法正常工作或性能下降。如需在低溫環境下使用，應選擇具有更寬工作溫度范圍的芯片型號或采取加熱措施。

九、L7805CV典型應用電路解析
以下是一個基于L7805CV的典型應用電路示例：

電路圖說明：

• 輸入端：連接至電源（如電池、適配器等），輸入電壓范圍為7V至35V。

• 濾波電容：在輸入端和輸出端分別并聯電解電容（如100μF）和陶瓷電容（如0.1μF），用于濾除電源中的紋波和噪聲。

• 輸出端：提供穩定的5V輸出電壓，供負載使用。

• 散熱片：對于大電流應用，建議在L7805CV上安裝散熱片以提高散熱效率。

電路特點：

• 簡單可靠：電路結構簡單，易于實現，適用于對電源穩定性要求較高的應用。

• 成本低廉：所使用的元件均為常見元件，成本較低。

• 易于擴展：可根據需要增加濾波電容或調整輸入輸出電壓范圍以適應不同的應用場景。

十、L7805CV未來發展趨勢與展望
隨著電子技術的不斷發展，對電源管理芯片的要求也越來越高。L7805CV作為經典的線性穩壓器芯片，在未來仍有一定的應用空間，但也面臨著一些挑戰和機遇：

• 高效化：隨著開關穩壓器技術的不斷進步，線性穩壓器在效率方面的劣勢逐漸凸顯。未來，L7805CV或其后續產品可能需要通過改進電路設計或采用新材料來提高效率。

• 集成化：將多個功能模塊集成到一顆芯片中是未來電子芯片的發展趨勢。L7805CV或其后續產品可能會集成更多的保護功能或與其他功能模塊（如MCU、傳感器等）進行集成。

• 智能化：隨著物聯網、人工智能等技術的快速發展，對電源管理芯片的智能化要求也越來越高。未來，L7805CV或其后續產品可能會增加智能控制功能，如遠程監控、自動調整輸出電壓等。

• 綠色環保：在全球倡導綠色環保的背景下，未來L7805CV或其后續產品可能會采用更環保的材料和生產工藝，降低對環境的影響。

結語
L7805CV作為一款經典的線性三端穩壓器芯片，在電子設備的電源管理模塊中發揮著重要作用。本文從基本參數、電氣特性、功能特點、應用場景、工作原理、封裝形式、選型指南、使用注意事項以及典型應用電路等多個維度對其進行了詳細解析。隨著電子技術的不斷發展，L7805CV或其后續產品將不斷適應新的需求和挑戰，為電子設備的穩定運行提供可靠的電源保障。
