ULN2003A引腳圖及功能詳解

一、ULN2003A概述

ULN2003A是一種高耐壓、大電流達林頓晶體管陣列集成電路，廣泛應用于工業自動化、步進電機控制、繼電器驅動、照明設備等領域。其內部由7個獨立的NPN達林頓管組成，每個達林頓管都串聯一個基極電阻，可直接與TTL或CMOS邏輯電路連接，實現高電流負載的驅動。ULN2003A具有電流增益高、工作電壓高、溫度范圍寬、帶負載能力強等特點，適用于各種需要高速大功率驅動的系統。

二、ULN2003A引腳圖及功能

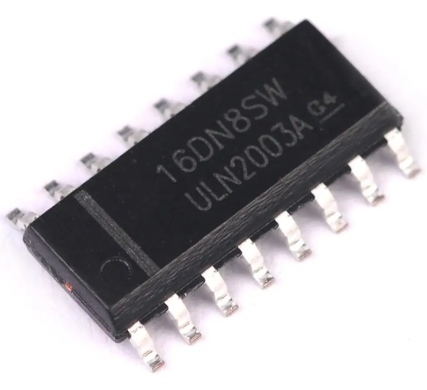

ULN2003A采用DIP16或SOP16封裝，共有16個引腳。以下是各引腳的功能詳解：

1. 引腳1-7（IN1-IN7）：輸入控制端口，用于接收來自微控制器或其他邏輯單元的高低電平信號。這些信號通過達林頓管放大后，控制輸出端口的狀態。每個輸入引腳都對應一個輸出引腳，實現一對一的控制。

2. 引腳8（COM）：共陰極端口，也稱為續流二極管公共端。當驅動電感性負載（如步進電機、繼電器等）時，COM引腳需要連接到負載的電源正極，以提供續流回路，保護電路免受反電動勢的損害。對于電阻性負載，COM引腳可以懸空不接。

3. 引腳9（GND）：芯片的地端，用于形成完整的電流回路。在電路設計中，GND引腳需要連接到電源地，以確保電路的穩定運行。

4. 引腳10-16（OUT1-OUT7）：輸出驅動端口，可直接連接負載。當輸入引腳接收到高電平信號時，對應的輸出引腳會輸出低電平，從而控制負載的開關狀態。每個輸出引腳的最大驅動電流為500mA，峰值電流可達600mA，足以驅動大多數高電流負載。

5. 引腳18（VCC）：芯片的電源正極，用于為芯片提供工作電壓。ULN2003A的工作電壓范圍為5V至15V，可與大多數邏輯電平兼容。在實際應用中，VCC引腳需要連接到穩定的電源，以確保芯片的正常工作。

三、ULN2003A工作原理

ULN2003A的工作原理基于達林頓晶體管的高電流增益特性。當輸入引腳接收到高電平信號時，對應的達林頓管導通，輸出引腳輸出低電平，從而驅動負載。由于達林頓管具有高電流增益，因此即使輸入電流很小，也能在輸出端產生較大的電流，實現高電流負載的驅動。

此外，ULN2003A內部還集成了7個續流二極管，每個二極管與對應的輸出引腳并聯。當驅動電感性負載時，續流二極管能夠吸收負載產生的反電動勢，保護電路免受損害。這種設計使得ULN2003A在驅動電感性負載時具有更高的可靠性和安全性。

四、ULN2003A應用實例

1. 步進電機驅動

步進電機是一種將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制元器件。在步進電機控制系統中，ULN2003A常被用作驅動器，將微控制器發出的控制信號轉換為電機驅動信號，從而控制步進電機的運動。

以四相五線制步進電機為例，其接線方式通常如下：

• 步進電機的四個線圈分別連接到ULN2003A的四個輸出引腳（如OUT1-OUT4）。

• 步進電機的公共端COM連接到電源正極，同時ULN2003A的COM引腳也連接到同一電源正極，以提供續流回路。

• 微控制器通過其I/O口向ULN2003A的輸入引腳（如IN1-IN4）發送控制信號，控制步進電機的轉動方向和步數。

在控制過程中，微控制器按照一定的順序?qū)斎胍_進行控制，依次使得步進電機的不同線圈被激活。這樣，步進電機就會按照一定的步進角度來轉動。由于ULN2003A具有高電流驅動能力，因此可以很好地驅動大功率的步進電機。

2. 繼電器驅動

繼電器是一種常用的電控開關，廣泛應用于工業自動化、家電控制等領域。在繼電器驅動電路中，ULN2003A常被用作驅動器，將微控制器發出的控制信號轉換為繼電器驅動信號，從而控制繼電器的開關狀態。

以單刀單擲繼電器為例，其接線方式通常如下：

• 繼電器的線圈一端連接到ULN2003A的一個輸出引腳（如OUT1），另一端連接到電源正極。

• ULN2003A的COM引腳連接到電源正極，以提供續流回路。

• 微控制器通過其I/O口向ULN2003A的對應輸入引腳（如IN1）發送控制信號，控制繼電器的開關狀態。

當輸入引腳接收到高電平信號時，對應的輸出引腳輸出低電平，使得繼電器線圈通電，繼電器觸點閉合；當輸入引腳接收到低電平信號時，對應的輸出引腳輸出高電平（由于ULN2003A是集電極開路輸出，實際輸出為高阻態），繼電器線圈斷電，繼電器觸點斷開。

3. 照明設備驅動

在照明設備控制系統中，ULN2003A也可被用作驅動器，控制LED燈、燈泡等照明設備的開關狀態。由于照明設備通常需要較大的驅動電流，因此ULN2003A的高電流驅動能力顯得尤為重要。

以LED燈為例，其接線方式通常如下：

• LED燈的正極連接到電源正極，負極連接到ULN2003A的一個輸出引腳（如OUT1）。

• ULN2003A的COM引腳可以懸空不接（因為LED燈是電阻性負載）。

• 微控制器通過其I/O口向ULN2003A的對應輸入引腳（如IN1）發送控制信號，控制LED燈的開關狀態。

當輸入引腳接收到高電平信號時，對應的輸出引腳輸出低電平，LED燈點亮；當輸入引腳接收到低電平信號時，對應的輸出引腳輸出高阻態，LED燈熄滅。

五、ULN2003A使用注意事項

1. 輸入信號兼容性：ULN2003A的輸入端可直接與TTL或CMOS邏輯電路連接。但在實際應用中，需要注意輸入信號的電壓范圍和電流大小，以確保芯片的正常工作。對于CMOS電路輸出的高電平信號，可能需要加上拉電阻以提高驅動能力。

2. 負載類型與COM引腳連接：在驅動電感性負載時，COM引腳必須連接到負載的電源正極，以提供續流回路；在驅動電阻性負載時，COM引腳可以懸空不接。此外，在連接負載時，需要注意負載的電流和電壓范圍，不得超過芯片的額定值。

3. 散熱與保護：由于ULN2003A在工作過程中會產生一定的熱量，因此需要注意散熱問題。在高溫環境下使用時，可能需要加裝散熱片或風扇等散熱設備。此外，為了保護芯片和負載免受損壞，還可以在電路中加入過流保護、過壓保護等保護措施。

4. 靜態與動態特性：ULN2003A的靜態特性包括輸入電阻、輸出電阻、飽和壓降等參數；動態特性包括傳輸延遲、開關速度等參數。在實際應用中，需要根據具體需求選擇合適的芯片型號和工作參數，以確保電路的性能和穩定性。

六、ULN2003A替代品與擴展應用

1. 替代品選擇：市場上存在多種與ULN2003A功能相似的芯片，如ULN2803A、MC1413等。這些芯片在引腳排列、功能特性等方面與ULN2003A相似，但可能具有不同的額定電流、工作電壓等參數。在選擇替代品時，需要根據具體需求進行綜合考慮。

2. 擴展應用：除了上述提到的步進電機驅動、繼電器驅動、照明設備驅動等應用外，ULN2003A還可應用于顯示屏驅動、電磁閥驅動、伺服電動機驅動等領域。其高電流驅動能力和耐高壓特性使得它在各種需要高速大功率驅動的系統中具有廣泛的應用前景。

七、ULN2003A電路設計與調試技巧

1. 電路設計：在設計基于ULN2003A的電路時，需要注意輸入信號的隔離與緩沖、輸出負載的匹配與保護、電源的穩定性與濾波等問題。此外，還需要考慮電路的布局與布線、散熱設計等因素，以確保電路的性能和可靠性。

2. 調試技巧：在調試過程中，可以使用示波器、萬用表等工具對輸入輸出信號進行監測和分析。同時，可以通過逐步增加負載電流、調整輸入信號頻率等方式來測試芯片的驅動能力和穩定性。在遇到問題時，可以查閱芯片的數據手冊或參考相關應用案例進行排查和解決。

八、ULN2003A在工業自動化中的應用案例

在工業自動化領域，ULN2003A常被用于控制各種執行機構，如氣缸、電磁閥、步進電機等。以下是一個基于ULN2003A的工業自動化控制案例：

某生產線需要控制多個氣缸的伸縮動作，以實現工件的抓取、搬運和放置。為了實現這一功能，采用了基于PLC和ULN2003A的控制方案。PLC通過其I/O口向ULN2003A的輸入引腳發送控制信號，ULN2003A則將這些信號放大后驅動氣缸的電磁閥。通過合理設計電路和編寫控制程序，實現了氣缸的精確控制和穩定運行。

九、ULN2003A在智能家居中的應用前景

隨著智能家居市場的不斷發展，ULN2003A在智能家居領域的應用前景也越來越廣闊。例如，在智能照明系統中，ULN2003A可用于控制LED燈的開關和亮度調節；在智能安防系統中，可用于控制報警器、攝像頭等設備的電源和信號傳輸；在智能家電控制中，可用于控制電機、電磁閥等執行機構的動作。通過與其他智能家居設備的聯動和集成，可以實現更加智能化、便捷化的家居生活體驗。

十、ULN2003A的未來發展趨勢

隨著電子技術的不斷進步和應用領域的不斷拓展，ULN2003A的未來發展趨勢將呈現以下幾個特點：

1. 集成化與小型化：隨著集成電路技術的不斷發展，ULN2003A的集成度和封裝密度將不斷提高，實現更小的體積和更高的性能。這將有助于降低電路成本、提高系統可靠性。

2. 智能化與網絡化：隨著物聯網、人工智能等技術的不斷發展，ULN2003A將逐漸融入智能化和網絡化系統中。通過與其他智能設備的互聯互通和協同工作，可以實現更加智能化、自動化的控制和管理。

3. 綠色化與環?；?/span>：在全球環保意識不斷提高的背景下，ULN2003A的生產和使用將更加注重綠色化和環?；Ｍㄟ^采用環保材料、優化生產工藝等方式，降低芯片的能耗和污染排放。

4. 定制化與個性化：隨著市場需求的不斷變化和個性化需求的不斷增加，ULN2003A將逐漸向定制化和個性化方向發展。通過提供定制化的解決方案和個性化的服務，滿足不同客戶的特殊需求。
