線繞電阻器幾乎不適用于現代高頻電子線路（如射頻、微波、高速數字電路），其寄生參數和頻率響應特性會顯著惡化電路性能。但在極少數特殊場景下，若電路對高頻特性要求極低且需利用線繞電阻器的其他優勢（如高功率、高精度），可能存在有限的應用空間。以下為詳細分析。

一、線繞電阻器在高頻電路中的核心缺陷

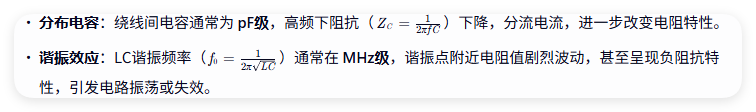

1. 寄生參數的致命影響

• 寄生電感：繞線結構導致電感量通常為 0.1μH~10μH，在高頻下阻抗（ZL=2πfL）急劇增大。例如，在10MHz時，0.1μH電感的阻抗為 6.28Ω，遠超電阻器標稱值（如100Ω），導致阻值虛高。

1. 頻率響應的劇烈失真

• 實測數據表明，線繞電阻器在 1MHz以上 時阻值偏差可達 ±50%，在 10MHz以上 時諧振效應導致阻值完全失控。

二、線繞電阻器可能適用的“高頻”場景（極端特例）

盡管線繞電阻器不適合主流高頻電路，但在以下極少數場景下可能被使用：

1. 極低頻“高頻”電路

• 電機驅動電路中的電流檢測電阻（頻率<50kHz），需高功率（如10W以上）和低溫度系數（<50ppm/℃）。

• 音頻功率放大器的偏置電路（頻率<20kHz），需高精度（0.1%級）和低噪聲。

• 場景：電路工作頻率 <100kHz，但名義上屬于“高頻”分類（如某些工業控制電路）。

• 示例：

• 關鍵點：此時寄生參數影響可忽略，且線繞電阻器的功率和精度優勢可被利用。

2. 非信號路徑的輔助電路

• 射頻發射機的電源模塊中，線繞電阻器用于限流或分壓（頻率<1MHz）。

• 雷達接收機的直流偏置電路，線繞電阻器提供穩定參考電壓（頻率<100kHz）。

• 場景：電阻器不直接參與高頻信號傳輸，僅用于電源濾波、分壓或偏置。

• 示例：

• 關鍵點：電阻器與高頻信號路徑隔離，寄生參數不直接影響信號質量。

3. 歷史遺留或特殊需求電路

• 軍用通信設備的電源濾波電路，需耐受極端溫度和振動，線繞電阻器的機械穩定性優于薄膜電阻器。

• 某些核磁共振設備的低頻激勵電路，線繞電阻器的高功率和長壽命被優先考慮。

• 場景：老式設備或特定行業（如軍工、航天）中，因成本、可靠性或兼容性要求，仍使用線繞電阻器。

• 示例：

• 關鍵點：此類場景通常伴隨高額成本和嚴格測試，非通用設計。

三、主流高頻電路的替代方案對比

以下為高頻電路中替代線繞電阻器的常見方案及其優勢：

四、設計驗證與風險規避建議

1. 仿真驗證

• 對于100MHz電路，若電阻器模型顯示阻抗偏差>10%，則必須更換器件。

• 使用ADS、HFSS等工具建立電阻器等效模型（含寄生電感、電容），模擬其在目標頻率下的阻抗和S參數。

• 示例：

2. 實測驗證

• 阻抗實部（電阻值）波動<±5%。

• 阻抗虛部（電抗值）接近0。

• 通過網絡分析儀（如Keysight E5061B）測量電阻器的S11參數，確認其在目標頻段內的阻抗穩定性。

• 關鍵指標：

3. 降額設計

• 工作頻率降低至諧振頻率的 1/10以下。

• 功率降低至額定值的 50%以下，避免熱效應加劇寄生參數影響。

• 若因特殊原因必須使用線繞電阻器，需嚴格降額：

五、總結與直接建議

1. 適用性總結：

• 主流高頻電路：完全不適用線繞電阻器，必須選擇薄膜、厚膜或金屬箔電阻器。

• 極端特例場景：在極低頻（<100kHz）、非信號路徑或歷史遺留電路中，可能有限使用，但需嚴格驗證。

2. 設計建議：

• 通用高頻：薄膜電阻器（成本低，性能穩定）。

• 精密高頻：金屬箔電阻器（精度高，溫度穩定性好）。

• 超高頻：片式電阻器（寄生參數極低，適合GHz級電路）。

• 高頻優先：對于任何涉及射頻、微波或高速數字信號的電路，禁止使用線繞電阻器。

• 替代方案：

3. 風險規避：

• 信號反射（阻抗不匹配）。

• 電路振蕩（諧振效應）。

• 增益失真（阻值偏差）。

• 在高頻電路中，若誤用線繞電阻器，可能導致以下問題：

• 修復成本：可能需重新設計PCB、更換器件，甚至報廢整機。

最終結論：

• 線繞電阻器不適用于現代高頻電子線路，其寄生參數和頻率響應特性會徹底破壞電路性能。

• 高頻電路必須選擇專用電阻器（如薄膜、厚膜、金屬箔或片式電阻器），確保阻值穩定性和信號完整性。
