ULN2003中文資料詳解

一、ULN2003概述
ULN2003是一款由美國德州儀器（Texas Instruments）公司生產的高耐壓、大電流達林頓晶體管陣列集成電路，廣泛應用于需要高電壓和大電流驅動的場合。其核心功能是通過內部集成的七個NPN型達林頓晶體管，將微控制器或其他邏輯電路輸出的低電平信號轉換為能夠驅動大功率負載的高電流信號。該芯片支持TTL和CMOS電平輸入，可直接與單片機、PLC等設備連接，無需額外電平轉換電路，極大簡化了系統設計。ULN2003的典型應用場景包括步進電機驅動、繼電器控制、LED顯示屏驅動以及各類工業自動化設備，其高集成度和可靠性使其成為電子工程師的首選驅動方案之一。

二、ULN2003內部結構與工作原理
ULN2003內部由七個獨立的達林頓晶體管對組成，每個晶體管對包含兩個串聯的NPN型三極管，形成高電流增益的復合晶體管結構。每個通道的基極串聯2.7kΩ電阻，用于限制輸入電流并提高電路穩定性。芯片的集電極開路輸出設計允許輸出端直接連接負載，并通過外部電源供電。當輸入引腳接收到高電平信號時，對應的達林頓晶體管導通，負載端接地形成電流通路；輸入低電平時，晶體管截止，負載端斷開。此外，每個通道集成了續流二極管，用于吸收感性負載（如電機、繼電器）斷電時產生的反電動勢，保護芯片免受高壓沖擊。芯片采用DIP-16或SOP-16封裝，便于PCB布局和焊接。

三、ULN2003電氣特性與參數
ULN2003的主要電氣參數包括：

1. 工作電壓范圍：輸入電壓兼容5V TTL和CMOS電平，輸出端可承受最高50V電壓，滿足多數工業控制需求。

2. 輸出電流能力：單個通道最大灌電流500mA，總輸出電流受封裝散熱限制，實際應用中需根據負載類型分配通道。

3. 飽和壓降：輸出電流為500mA時，集電極-發射極飽和壓降約1V，需確保電源電壓足夠覆蓋負載壓降。

4. 溫度范圍：工作溫度為-40℃至85℃，儲存溫度擴展至-55℃至150℃，適應惡劣環境。

5. 輸入特性：輸入高電平閾值約2.8V，低電平閾值約0.8V，兼容3.3V和5V邏輯系統。

6. 保護功能：內置續流二極管可承受最大1A反向電流，反向擊穿電壓達50V，確保感性負載安全。

四、ULN2003引腳功能與封裝
ULN2003采用16引腳雙列直插封裝（DIP-16）或小外形封裝（SOP-16），引腳功能如下：

• 輸入引腳（1-7）：連接微控制器輸出信號，高電平有效。

• 輸出引腳（10-16）：對應輸入引腳，連接負載端，集電極開路輸出。

• 接地引腳（8）：芯片公共地。

• COM引腳（9）：續流二極管公共端，驅動感性負載時需接至負載電源正極以形成續流回路；驅動電阻負載時可懸空。
  封裝設計考慮了散熱需求，大電流應用中建議增加散熱片或優化PCB銅箔面積以降低溫升。

五、ULN2003典型應用電路

1. 步進電機驅動

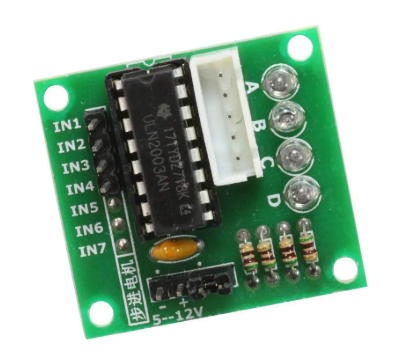

   ULN2003常用于驅動28BYJ-48等四相單極步進電機。以雙相激勵模式為例，MCU的4個GPIO引腳連接ULN2003的輸入引腳1-4，輸出引腳10-13連接電機四相繞組。COM引腳接電機電源正極，電機公共端接電源負極。通過控制輸入引腳電平順序，可實現AB→BC→CD→DA的相序切換，驅動電機旋轉。代碼實現需生成特定時序的脈沖信號，調整脈沖頻率可控制轉速。

2. 繼電器控制
   驅動12V繼電器時，ULN2003輸入引腳接MCU輸出，輸出引腳接繼電器線圈一端，另一端接12V電源，COM引腳接12V。輸入高電平時，繼電器吸合；低電平時釋放。需注意繼電器線圈電阻與ULN2003輸出電流匹配，避免過載。

3. LED顯示屏驅動
   在8×8點陣LED顯示屏中，ULN2003用于驅動行或列信號。以共陽極點陣為例，MCU控制行選信號通過ULN2003輸出低電平選通行，列信號通過限流電阻直接驅動。動態掃描方式下，通過快速切換行列信號實現顯示，需確保刷新頻率高于人眼視覺暫留閾值。

六、ULN2003設計注意事項

1. 負載匹配：驅動感性負載時，COM引腳必須接至負載電源正極，否則續流二極管無法工作，可能導致芯片損壞。

2. 電流限制：單個通道輸出電流不得超過500mA，多通道并行驅動時需考慮總功耗和散熱。

3. 電源去耦：輸入端建議并聯0.1μF陶瓷電容至地，抑制高頻噪聲。

4. 散熱設計：大電流應用中，PCB需增加銅箔面積或安裝散熱片，避免芯片過熱。

5. 保護電路：對關鍵負載，可增加TVS二極管或保險絲以防止過壓或過流。

七、ULN2003與其他驅動芯片對比
與ULN2803相比，ULN2003通道數較少（7 vs 8），但封裝更小，適合空間受限場景。ULN2003輸入端兼容TTL電平，而ULN2803更適配CMOS電平。兩者均內置續流二極管，但ULN2803的二極管耐壓更高（100V vs 50V），適用于更高電壓場合。選擇時需根據負載數量、電壓等級及成本綜合考量。

八、ULN2003應用案例分析

1. 自動化設備
   在3D打印機中，ULN2003驅動步進電機控制X/Y/Z軸運動。通過MCU生成精確的步進脈沖，實現高精度定位。

2. 智能家居
   智能窗簾系統中，ULN2003驅動直流電機正反轉，通過H橋電路擴展實現雙向控制。

3. 工業控制
   在包裝機械中，ULN2003驅動多個電磁閥，實現氣動元件的快速通斷控制。

九、ULN2003常見問題與解決方案

1. 輸出電壓不足
   檢查電源電壓是否滿足負載需求，確保ULN2003輸出端壓降在允許范圍內。

2. 芯片發熱嚴重
   減少并行驅動通道數，增加散熱措施，或改用更高功率的驅動芯片。

3. 繼電器吸合異常
   確認COM引腳連接正確，檢查繼電器線圈電阻與ULN2003輸出電流是否匹配。

十、ULN2003未來發展趨勢
隨著物聯網和工業4.0的發展，對驅動芯片的集成度、能效和可靠性提出更高要求。未來ULN2003可能向以下方向發展：

1. 更高集成度：集成更多通道或添加保護功能，減少外圍元件。

2. 更低功耗：優化晶體管結構，降低飽和壓降和靜態電流。

3. 智能化：增加電流監測和故障診斷功能，提升系統可靠性。

十一、總結
ULN2003憑借其高耐壓、大電流驅動能力、簡單的接口設計和可靠的保護功能，在電機驅動、繼電器控制、LED顯示等領域得到廣泛應用。通過合理設計電路和注意應用細節，可充分發揮其性能優勢。隨著技術進步，ULN2003及其衍生產品將繼續在工業自動化、消費電子等領域發揮重要作用，推動電子系統向更高效、更智能的方向發展。
