UC2845引腳圖及詳細功能解析

UC2845是一款經典的電流模式PWM（脈寬調制）控制器，廣泛應用于開關電源、DC-DC轉換器等領域。其具有高集成度、高可靠性、高效率等特點，通過控制PWM信號的占空比實現對輸出電壓的精確調節。本文將詳細解析UC2845的引腳功能、工作原理、典型應用電路及設計注意事項，為讀者提供全面的技術參考。

一、UC2845概述

UC2845是一款固定頻率電流模式PWM控制器，內部集成了誤差放大器、PWM比較器、振蕩器、電流檢測電路、欠壓鎖定（UVLO）及輸出驅動電路等功能模塊。其工作頻率可通過外部電阻和電容靈活設定，適用于20W至500W的開關電源設計。UC2845的主要特點包括：

• 高精度基準電壓：內部5V基準電壓精度±1%，溫度穩定性好。

• 快速電流檢測：通過電流檢測引腳（CS）實現逐周期限流保護。

• 欠壓鎖定功能：當供電電壓低于啟動閾值時，自動關閉輸出，防止芯片損壞。

• 高驅動能力：輸出驅動電流可達±1A，適用于直接驅動MOSFET。

• 靈活的頻率設定：通過外部RT和CT設定振蕩頻率，范圍可達50kHz至500kHz。

二、UC2845引腳圖及功能詳解

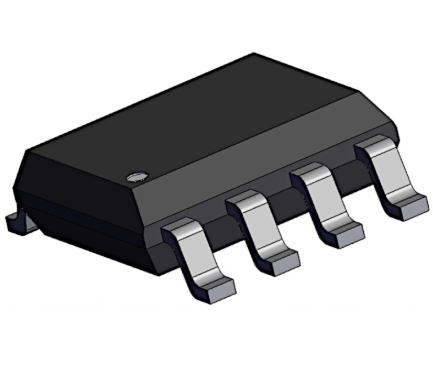

UC2845采用8引腳DIP或SOIC封裝，其引腳排列及功能如下：

1. 引腳1：COMP（補償）

COMP引腳是誤差放大器的輸出端，用于外接補償網絡（如電阻和電容組成的RC補償網絡）。其作用是調節系統環路的增益和相位，確保系統在各種負載條件下穩定工作。補償網絡的設計直接影響系統的動態響應和穩定性，需根據具體應用進行優化。

2. 引腳2：VFB（反饋）

VFB引腳是誤差放大器的反相輸入端，連接輸出電壓的反饋信號（通常通過光耦或電阻分壓網絡）。內部2.5V基準電壓與反饋信號比較，產生誤差電壓，調節PWM占空比，實現輸出電壓的恒定。反饋信號的精度和穩定性直接影響輸出電壓的調節精度。

3. 引腳3：CS（電流檢測）

CS引腳用于電流檢測，通過外接電阻（通常為0.1Ω至0.5Ω）將功率開關管的電流轉換為電壓信號。當電流超過設定閾值時，CS引腳電壓超過內部1V比較電壓，觸發PWM鎖存器，關閉輸出，實現逐周期限流保護。此功能可有效防止過流損壞開關管和負載。

4. 引腳4：RT/CT（定時）

RT/CT引腳用于設定振蕩器頻率，通過外接電阻（RT）和電容（CT）計算頻率：

其中，RT單位為kΩ，CT單位為pF，頻率單位為kHz。例如，RT=10kΩ，CT=1nF時，頻率約為172kHz。頻率的選擇需兼顧系統效率和電磁干擾（EMI）要求。

5. 引腳5：GND（地）

GND引腳是信號地，所有電壓均以此為參考點。設計時需注意將GND與功率地分開，減少噪聲干擾。

6. 引腳6：OUT（輸出）

OUT引腳是PWM驅動信號輸出端，采用圖騰柱結構，驅動能力±1A，可直接驅動MOSFET。輸出頻率為振蕩頻率的一半，占空比可通過誤差電壓調節。

7. 引腳7：VCC（電源）

VCC引腳為芯片供電端，正常工作電壓范圍8V至36V。芯片具有欠壓鎖定功能，當VCC低于啟動閾值（約8.4V）時，關閉輸出；高于關閉閾值（約7.6V）時，重新啟動。此功能可防止芯片在低電壓下誤動作。

8. 引腳8：VREF（基準）

VREF引腳輸出5V基準電壓，精度±1%，可為外部電路提供參考電壓?；鶞?zhǔn)電壓的負載能力通常為50mA，設計時需注意不要過載。

三、UC2845工作原理

UC2845通過電流模式PWM控制實現輸出電壓的穩定調節。其工作過程如下：

1. 啟動階段：VCC電壓上升至啟動閾值（約8.4V），芯片開始工作，OUT引腳輸出PWM信號，驅動MOSFET。

2. 反饋調節：輸出電壓通過反饋網絡送至VFB引腳，與內部2.5V基準電壓比較，產生誤差電壓，調節PWM占空比。

3. 電流檢測：CS引腳檢測功率開關管電流，當電流超過閾值時，關閉PWM輸出，實現限流保護。

4. 振蕩器定時：RT/CT引腳外接電阻和電容設定振蕩頻率，OUT引腳輸出頻率為振蕩頻率的一半。

5. 欠壓鎖定：當VCC低于關閉閾值（約7.6V）時，芯片停止工作，防止誤動作。

四、典型應用電路及設計注意事項

1. 典型應用電路

UC2845常用于反激式（Flyback）或正激式（Forward）開關電源設計。以下是一個反激式開關電源的典型電路：

• 輸入濾波：通過電容和電感減少EMI。

• 啟動電路：通過高阻值電阻（如100kΩ）為VCC供電，芯片啟動后由輔助繞組供電。

• 反饋網絡：通過光耦和TL431實現輸出電壓的精確調節。

• 電流檢測：在功率開關管源極串聯電阻，檢測電流信號。

• 輸出整流：通過二極管和電容整流濾波，輸出直流電壓。

2. 設計注意事項

• 頻率選擇：頻率過高會導致開關損耗增加，頻率過低會導致變壓器體積增大，需根據效率和應用需求選擇。

• 補償網絡設計：補償網絡需根據系統環路特性進行優化，確保穩定性和動態響應。

• 電流檢測電阻選擇：電阻值需兼顧檢測精度和功耗，通常選擇0.1Ω至0.5Ω。

• EMI設計：通過合理布局和濾波減少EMI，符合相關標準。

• 保護功能：除逐周期限流外，可增加過壓保護、過溫保護等功能，提高系統可靠性。

五、UC2845的優缺點及改進方向

1. 優點

• 高集成度：內部集成了誤差放大器、振蕩器、電流檢測等功能，簡化了外圍電路設計。

• 高可靠性：具有欠壓鎖定、逐周期限流等保護功能，提高了系統的可靠性。

• 高效率：通過電流模式PWM控制，實現了快速動態響應和高效率。

• 靈活性：通過外部電阻和電容可靈活設定振蕩頻率，適用于不同應用場景。

2. 缺點

• 驅動能力有限：OUT引腳驅動能力±1A，對于大功率應用可能需要增加驅動電路。

• 基準電壓負載能力有限：VREF引腳負載能力50mA，對于需要高精度參考電壓的應用可能不足。

• EMI問題：開關電源本身容易產生EMI，需通過合理設計減少干擾。

3. 改進方向

• 提高驅動能力：通過增加外部驅動電路或選擇驅動能力更強的芯片，滿足大功率應用需求。

• 增強基準電壓負載能力：通過增加緩沖電路或選擇負載能力更強的基準電壓源，提高參考電壓的穩定性。

• 優化EMI設計：通過改進布局、增加濾波電路或選擇更先進的拓?fù)浣Y(jié)構，減少EMI干擾。

六、結論

UC2845是一款經典的電流模式PWM控制器，具有高集成度、高可靠性、高效率等特點，廣泛應用于開關電源、DC-DC轉換器等領域。通過本文的詳細解析，讀者可全面了解UC2845的引腳功能、工作原理、典型應用電路及設計注意事項，為實際設計提供參考。在實際應用中，需根據具體需求選擇合適的元件和參數，優化系統性能，確保穩定性和可靠性。未來，隨著電力電子技術的發展，UC2845及其改進型芯片將在更多領域發揮重要作用。
