74HC161引腳圖及功能詳解

引言

74HC161是一款經典的4位二進制同步可預置加法計數器芯片，廣泛應用于數字電路設計、分頻器、定時器以及單片機系統中。其核心功能包括異步清零、同步置數、二進制加法計數和狀態保持，并支持多片級聯以擴展計數容量。本文將從引腳定義、功能特性、邏輯功能表、典型應用及級聯方法等維度，對74HC161進行系統性解析，并結合具體案例說明其設計方法。

一、74HC161引腳定義與功能

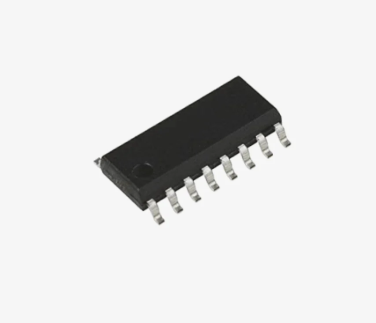

74HC161通常采用16引腳封裝（如SOIC-16或DIP-16），其引腳功能如下：

1. 電源與接地引腳

• VCC（Pin 16）：電源正極，工作電壓范圍為2V至6V，典型值為5V。

• GND（Pin 8）：電源負極，用于芯片接地。

2. 時鐘與控制引腳

• CP（Pin 2，時鐘輸入端）：上升沿觸發，驅動計數器狀態更新。

• MR（Pin 7，異步清零端）：低電平有效，優先級最高，強制輸出全為0。

• PE（Pin 9，同步置數控制端）：低電平有效，允許在時鐘上升沿將并行數據加載至輸出端。

• CEP（Pin 10，計數使能端P）：高電平有效，需與CET共同控制計數功能。

• CET（Pin 5，計數使能端T）：高電平有效，前饋至進位輸出端TC，用于級聯控制。

3. 數據輸入與輸出引腳

• D0~D3（Pin 3、4、13、14，并行數據輸入端）：用于同步置數，數據在時鐘上升沿被加載。

• Q0~Q3（Pin 12、11、6、15，數據輸出端）：4位二進制計數結果輸出，Q3為最高位，Q0為最低位。

• RCO（Pin 1，進位輸出端）：當計數器輸出為1111且CET=1時，RCO輸出高電平脈沖，用于級聯擴展。

二、74HC161功能特性解析

74HC161的核心功能包括異步清零、同步置數、計數和保持，其邏輯功能通過以下條件組合實現：

1. 異步清零功能

• 條件：MR=0，其他引腳狀態任意。

• 效果：輸出端Q0~Q3立即置為0，無需時鐘信號。

• 優先級：MR具有最高優先級，即使其他控制信號有效，清零操作仍優先執行。

2. 同步置數功能

• 條件：MR=1、PE=0、CP上升沿到來。

• 效果：并行數據輸入端D0~D3的值被同步加載至輸出端Q0~Q3，作為計數初始值。

• 特點：置數操作與時鐘同步，確保數據在特定時刻更新，避免競爭冒險。

3. 計數功能

• 條件：MR=1、PE=1、CEP=1、CET=1、CP上升沿到來。

• 效果：計數器在時鐘驅動下進行二進制加法計數，輸出端Q0~Q3按0000→0001→…→1111循環。

• 進位輸出：當計數器輸出為1111且CET=1時，RCO輸出高電平脈沖，持續時間約等于Q0的高電平寬度。

4. 保持功能

• 條件：MR=1、PE=1、CEP=0或CET=0。

• 效果：計數器狀態保持不變，忽略時鐘信號。

• 應用場景：暫停計數或等待外部觸發信號。

三、74HC161邏輯功能表

以下為74HC161的邏輯功能表，總結了不同輸入組合下的輸出行為：

四、74HC161典型應用場景

1. 模N計數器設計

通過反饋控制實現任意模值計數，例如設計模6計數器：

• 方法：利用同步置數法，將計數器輸出Q2和Q0通過與非門連接至PE端。

• 原理：當計數器輸出為0101（十進制5）時，PE端被拉低，下一個時鐘上升沿將0000加載至輸出端，實現0000→0001→…→0101→0000的循環。

• 電路圖：

• 74HC161的Q2和Q0接與非門輸入，輸出接PE端。

• MR接高電平，CEP和CET接高電平，CP接時鐘信號。

2. 分頻器設計

利用計數器的進位輸出實現分頻功能，例如設計16分頻器：

• 方法：將RCO端作為輸出信號，其頻率為輸入時鐘的1/16。

• 原理：計數器從0000計數至1111時，RCO輸出一個高電平脈沖，隨后復位，實現周期性分頻。

3. 多片級聯擴展計數容量

通過級聯實現更大模值的計數器，例如設計256進制計數器：

• 方法：使用兩片74HC161，低位片的RCO接高位片的CP端。

• 原理：低位片計數至1111時，RCO輸出高電平脈沖，驅動高位片計數+1，實現0000 0000→0000 0001→…→1111 1111的循環。

五、74HC161與其他芯片的對比

1. 74HC161 vs. 74LS161

• 工藝類型：74HC161為CMOS型，功耗低、抗干擾能力強；74LS161為TTL型，驅動能力強但功耗較高。

• 工作電壓：74HC161支持2V至6V，74LS161典型工作電壓為5V。

• 速度特性：74HC161的時鐘頻率更高，適用于高速數字系統。

2. 74HC161 vs. 74HC192

• 計數類型：74HC161為二進制加法計數器，74HC192為十進制可逆計數器（支持加/減計數）。

• 應用場景：74HC161適用于二進制邏輯設計，74HC192適用于需要十進制計數的場合（如數字鐘）。

六、74HC161設計注意事項

1. 異步清零與同步置數的優先級

• 異步清零：MR=0時，無論其他引腳狀態如何，計數器立即清零。

• 同步置數：需滿足MR=1、PE=0、CP上升沿三個條件，且數據加載與時鐘同步。

2. 級聯設計中的時序問題

• 傳播延遲：級聯時需考慮CP到RCO的傳播延遲，避免因時序不匹配導致計數錯誤。

• 最大時鐘頻率：由CP到RCO的傳播延遲和CEP到CP的設置時間決定，計算公式為：

3. 電源穩定性與噪聲抑制

• 電源濾波：在VCC和GND之間添加去耦電容（如0.1μF），抑制電源噪聲。

• 信號完整性：長距離傳輸時鐘信號時，需采用阻抗匹配或驅動器增強信號強度。

七、74HC161的擴展應用與未來趨勢

1. 在嵌入式系統中的應用

• 定時器設計：結合單片機GPIO口，利用74HC161實現高精度定時功能。

• PWM信號生成：通過控制計數器的模值和時鐘頻率，生成不同占空比的PWM信號。

2. 在物聯網設備中的應用

• 低功耗設計：74HC161的CMOS工藝使其適用于電池供電的物聯網節點。

• 傳感器數據采集：利用計數器實現傳感器信號的周期性采樣。

3. 未來發展趨勢

• 集成化：隨著SoC技術的發展，74HC161的功能可能被集成至更復雜的數字芯片中。

• 高性能化：新型CMOS工藝將進一步提升計數器的速度和功耗表現。

八、結論

74HC161作為一款經典的4位二進制同步計數器，憑借其靈活的功能配置、可靠的時序特性和廣泛的應用場景，在數字電路設計中占據重要地位。通過深入理解其引腳定義、功能特性及設計方法，工程師能夠高效地實現模N計數器、分頻器、定時器等核心功能。未來，隨著集成電路技術的不斷進步，74HC161及其衍生芯片將繼續在嵌入式系統、物聯網設備等領域發揮關鍵作用，推動數字電路設計向更高性能、更低功耗的方向發展。
