74LS161與74LS160芯片的深度對比分析

在數字電路設計領域，計數器作為核心組件之一，承擔著時鐘信號處理、頻率分頻、時序控制等關鍵任務。74LS161與74LS160作為兩款經典的TTL集成計數器芯片，盡管名稱相似且同屬74LS系列，但在計數進制、功能特性、應用場景等方面存在顯著差異。本文將從芯片架構、工作原理、功能特性、應用場景等多個維度展開系統性對比分析，并結合典型電路設計案例，為工程師提供全面的技術參考。

一、芯片架構與基本特性對比

1.1 計數進制與狀態編碼

74LS161采用4位二進制編碼方式，其計數范圍覆蓋0000至1111（對應十進制0至15），共16個有效狀態。這種設計使其天然適配需要處理二進制數據的場景，例如計算機系統中的地址生成、數據緩沖等。其狀態轉移遵循二進制加法規則，每個時鐘脈沖觸發計數值遞增1，直至達到最大值后循環歸零。

74LS160則采用BCD（Binary-Coded Decimal）編碼方式，專為十進制計數需求優化。其計數范圍限定為0000至1001（對應十進制0至9），共10個有效狀態。當計數值達到9后，芯片通過內部邏輯自動復位至0，形成十進制循環。這種設計顯著簡化了需要與人類十進制習慣對接的電路設計，例如數字鐘表的時、分、秒顯示模塊。

1.2 封裝形式與引腳定義

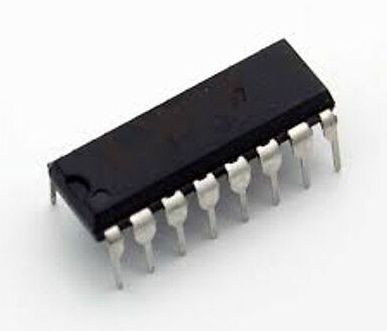

兩款芯片均采用16引腳雙列直插式封裝（DIP-16），引腳布局完全兼容，包括：

• 電源與地：VCC（16腳）接+5V電源，GND（8腳）接地；

• 時鐘輸入：CLK（6腳）接收外部時鐘信號，上升沿觸發計數操作；

• 控制端：CLR（1腳，異步清零）、LOAD（7腳，同步置數）、ENT（9腳）和ENP（10腳，計數使能）；

• 數據端：D0-D3（2-5腳，并行數據輸入）、Q0-Q3（10-13腳，計數輸出）；

• 進位輸出：RCO（14腳，計數滿時輸出高電平）。

盡管引腳定義相同，但功能實現存在差異。例如，74LS160的RCO信號在計數值為9時激活，而74LS161則在計數值為15時激活，這一特性直接影響級聯電路的設計邏輯。

二、功能特性深度解析

2.1 計數模式與控制邏輯

74LS161支持四種工作模式：

• 計數模式：CLR=1、LOAD=1、ENT=1、ENP=1時，芯片在時鐘上升沿執行二進制加法計數；

• 異步清零：CLR=0時，無論時鐘狀態如何，輸出立即清零；

• 同步置數：CLR=1、LOAD=0時，在時鐘上升沿將D0-D3數據加載至輸出端；

• 保持模式：ENT或ENP為低電平時，輸出維持當前狀態。

74LS160的控制邏輯與74LS161高度相似，但核心差異體現在計數進制上。其十進制計數特性通過內部邏輯門實現，當Q3Q2Q1Q0=1001時，下一個時鐘脈沖將強制輸出復位至0000。這種設計使得74LS160在需要十進制計數的場合（如頻率計、計時器）中更具優勢。

2.2 清零與置數機制

兩款芯片均采用異步清零方式，即CLR引腳為低電平時，輸出立即清零。這種設計簡化了復位電路的實現，但需注意清零信號與時鐘信號的時序關系，避免競爭冒險。同步置數功能則通過LOAD引腳實現，在時鐘上升沿將D0-D3數據并行加載至輸出端，適用于需要初始值設定的場景。

2.3 進位輸出與級聯擴展

74LS161的RCO信號在計數值為15時激活，可用于級聯擴展。例如，將兩片74LS161級聯可構成8位二進制計數器，實現0-255的計數范圍。級聯方式包括異步級聯（低位RCO接高位CLK）和同步級聯（低位RCO接高位ENT/ENP），前者結構簡單但存在延遲累積，后者時序更精確但電路復雜度較高。

74LS160的RCO信號在計數值為9時激活，級聯邏輯需適配十進制特性。例如，三片74LS160級聯可實現0-999的計數范圍，適用于數字鐘表的秒、分、時顯示模塊。級聯時需特別注意進位信號的時序匹配，避免因延遲導致計數錯誤。

三、應用場景與典型電路設計

3.1 數字時鐘系統

74LS160在數字時鐘設計中占據主導地位。例如，設計一個24小時制時鐘時，可采用三片74LS160分別實現秒（0-59）、分（0-59）、時（0-23）的計數功能。具體實現方式如下：

• 秒計數器：?jiǎn)纹?4LS160級聯實現0-59計數，通過60進制反饋邏輯（當計數值為59時，下一個時鐘脈沖觸發清零）實現循環；

• 分計數器：與秒計數器邏輯相同，實現分鐘計數；

• 時計數器：采用24進制反饋邏輯（當計數值為23時，下一個時鐘脈沖觸發清零），實現小時計數。

74LS161雖可替代74LS160實現類似功能，但需額外設計BCD譯碼電路，增加電路復雜度。例如，將74LS161的二進制輸出轉換為BCD碼后，再驅動七段數碼管顯示，需引入74LS48等譯碼器芯片。

3.2 頻率分頻器

74LS161在頻率分頻電路中表現優異。例如，將16MHz時鐘信號分頻至1MHz時，可采用四片74LS161級聯實現16位二進制計數器，通過檢測計數值為15（即16個時鐘周期）時產生進位信號，實現16分頻。具體電路包括：

• 時鐘源：555定時器構成的多諧振蕩器輸出16MHz方波；

• 分頻模塊：四片74LS161級聯，RCO信號經與非門反饋至CLR端，實現16分頻；

• 輸出緩沖：通過74LS04反相器增強驅動能力，輸出1MHz方波。

74LS160在分頻應用中受限，因其十進制計數特性無法直接實現2的冪次方分頻。若需分頻至10Hz等十進制數值，可結合74LS160與外部邏輯門實現，但電路復雜度顯著增加。

3.3 序列信號發生器

74LS161可通過同步置數功能生成特定序列信號。例如，設計一個循環輸出0000-0101-1010-1111的序列信號發生器時，可采用以下方案：

• 狀態機設計：將0000、0101、1010、1111作為四個有效狀態，通過74LS161的LOAD功能實現狀態跳轉；

• 反饋邏輯：當計數值為1111時，下一個時鐘脈沖觸發LOAD信號，將D0-D3預置為0000，實現循環；

• 輸出驅動：通過74LS244緩沖器驅動LED顯示當前狀態。

74LS160在序列生成中的應用相對有限，因其十進制計數特性難以直接匹配非十進制序列需求。若需生成類似序列，需結合外部邏輯門或采用更復雜的反饋網絡。

四、性能對比與選型建議

4.1 速度與功耗

74LS161與74LS160同屬TTL系列，工作電壓均為+5V，典型功耗約為20mW。其傳播延遲時間（tpLH/tpHL）約為10-15ns，最高工作頻率可達35MHz，適用于中低速數字電路。若需更高速度或更低功耗，可考慮CMOS系列芯片（如74HC161/74HC160），其功耗可降低至1μW以下，工作頻率提升至100MHz以上。

4.2 抗干擾能力

TTL芯片對噪聲的敏感度較高，尤其在高頻應用中易受電源波動、信號反射等因素影響。74LS161與74LS160通過內部二極管箝位輸入設計，可在一定程度上抑制噪聲，但在工業環境或長距離傳輸中仍需增加去耦電容、終端電阻等保護措施。

4.3 選型決策樹

在選擇計數器芯片時，建議遵循以下決策流程：

1. 確定計數進制：若需十進制計數（如數字顯示），優先選擇74LS160；若需二進制計數（如地址生成），優先選擇74LS161；

2. 評估級聯需求：若需擴展至更高位數，分析級聯復雜度與成本，74LS161在二進制級聯中更具優勢；

3. 考慮時序要求：若對清零、置數操作的時序精度要求較高，需結合具體應用場景測試芯片的時序特性；

4. 權衡功耗與速度：在電池供電或高速應用中，優先考慮CMOS系列芯片。

五、典型應用案例解析

5.1 基于74LS161的24進制計數器設計

需求：設計一個24進制計數器，用于數字鐘表的小時計數模塊。
方案：

• 芯片選擇：?jiǎn)纹?4LS161；

• 反饋邏輯：當計數值為23（二進制10111）時，通過與非門檢測Q4（高位）、Q3、Q1、Q0狀態，產生清零信號；

• 電路實現：將Q4、Q3、Q1、Q0接至四輸入與非門（如74LS20），輸出接CLR端，實現24進制循環。

5.2 基于74LS160的60進制計數器設計

需求：設計一個60進制計數器，用于數字鐘表的秒/分計數模塊。
方案：

• 芯片選擇：?jiǎn)纹?4LS160；

• 反饋邏輯：當計數值為59（二進制01011001）時，通過與非門檢測Q6、Q3、Q0狀態，產生清零信號；

• 電路實現：將Q6、Q3、Q0接至三輸入與非門，輸出接CLR端，實現60進制循環。

六、總結與展望

74LS161與74LS160作為數字電路設計中的經典芯片，各自在二進制與十進制計數領域展現出獨特優勢。74LS161以其靈活的二進制編碼、高效的級聯能力，成為計算機系統、通信設備等領域的核心組件；74LS160則憑借直觀的十進制計數特性，在數字顯示、工業控制等場景中占據重要地位。隨著集成電路技術的不斷發展，新型計數器芯片（如FPGA內置計數器、高集成度SOC）逐漸取代傳統分立元件，但74LS161與74LS160在基礎教學、低成本設計中仍具有不可替代的價值。

未來，數字電路設計將朝著更高集成度、更低功耗、更強智能化的方向發展。工程師需在掌握經典芯片特性的基礎上，結合新興技術（如物聯網、人工智能），探索計數器芯片在邊緣計算、傳感器網絡等領域的創新應用。通過深入理解74LS161與74LS160的差異與優勢，可為復雜數字系統的設計提供堅實的技術支撐。
