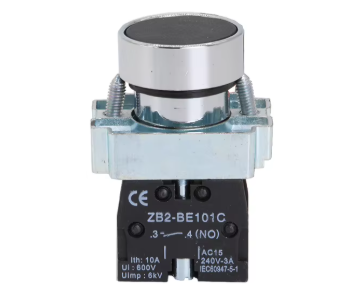

ZB2-BE101C按鈕開關詳細說明

一、產品概述

ZB2-BE101C按鈕開關是施耐德電氣公司生產的一款高性能、高可靠性的按鈕開關產品，廣泛應用于工業自動化、電力系統、建筑電氣以及家庭電氣等多個領域。該產品以其堅固耐用的金屬結構、靈活的模塊化設計、卓越的電氣性能以及出色的環境適應性，在市場上贏得了廣泛的認可和好評。

二、產品特點

1. 堅固耐用的金屬結構

ZB2-BE101C按鈕開關采用全金屬結構設計，包括操作頭及固定中板，這種設計不僅提升了產品的整體堅固性和可靠性，還增強了其抗沖擊和抗振動能力。金屬外殼能夠有效地保護內部元件免受外界環境的干擾和損害，確保產品在惡劣的工業環境中也能穩定運行。

2. 模塊化設計，靈活配置

ZB2-BE101C按鈕開關采用模塊化設計理念，用戶可以根據實際需求選擇不同的功能模塊進行組合，如觸點模塊、指示燈模塊等，以實現多樣化的控制功能。這種設計不僅提高了產品的靈活性和可擴展性，還方便了用戶的定制安裝和使用。

3. 卓越的電氣性能

該產品具有優異的電氣性能，包括高額定絕緣電壓、高額定發熱電流以及長機械壽命和電氣壽命。具體來說，ZB2-BE101C按鈕開關的額定絕緣電壓為600V（污染等級3），額定發熱電流為10A，機械壽命可達100萬次，電氣壽命在特定條件下也可達到數十萬次。這些參數保證了產品在各種電氣環境下的穩定運行和長期可靠性。

4. 多種觸點類型可選

ZB2-BE101C按鈕開關提供多種觸點類型供用戶選擇，包括常開觸點（NO）、常閉觸點（NC）以及組合觸點等。這種多樣化的觸點類型設計使得產品能夠適應不同的控制需求，如遠程監視電路狀態、遠程控制電路以及實現自動化控制等。

5. 易于安裝和維護

該產品采用螺釘夾緊端子接線方式，接線方便快捷且牢固可靠。同時，產品還具有良好的防護性能，如頭部防護等級達到IP65，能夠有效防止灰塵和水的侵入。此外，ZB2-BE101C按鈕開關還易于維護和保養，用戶只需定期檢查按鈕的清潔度和觸點的接觸情況即可確保其正常運行。

三、技術參數

1. 基本參數

• 產品類型：觸點模塊

• 按鈕頭直徑：22mm

• 觸點類型：1NO（常開觸點）

• 操作方式：開啟式、自復位

• 按鈕顏色：常規（可根據需求定制）

• 防護等級：頭部防護等級IP65，端子防護等級IP65（帶防護罩時可達IP66）

2. 電氣參數

• 額定絕緣電壓（Ui）：600V（污染等級3）

• 額定沖擊耐受電壓（Uimp）：6kV

• 約定封閉發熱電流（Ithe）：10A

• 觸點額定工作電流：在AC-15條件下，220V時為3A，380V時為4A，660V時為2A；在DC-13條件下，24V時為0.27A，250V時為0.1A，600V時為0.1A（具體數值可能因不同應用場景而有所差異）

• 操作功率：在DC-13條件下，120V時為40W，48V時為48W，24V時為65W（負載系數=0.5，工作額定值<3600次/小時）

3. 環境參數

• 工作溫度范圍：-25°C至+70°C（部分資料指出使用溫度范圍為-25°C至+55°C，具體以產品說明書為準）

• 貯存環境溫度范圍：-40°C至+70°C

• 抗振動性能：15gn（f=10…500Hz），符合IEC 60068-2-6標準

• 抗沖擊性能：100gn，符合IEC 60068-2-27標準

• 工作海拔高度：2000米

4. 安全與認證

• 電擊保護級別：Class II，符合IEC 61140標準

• 產品認證：CCC、UL 508、EN/IEC 60947-5-1、CSA C22.2 No 14、EN/IEC 60204-32等

四、應用場景

1. 工業自動化

在工業自動化領域，ZB2-BE101C按鈕開關被廣泛應用于各種自動化設備和生產線上。它可以與PLC、PC等控制設備相連，實現自動化控制功能，提高生產效率和質量。例如，在自動化裝配線上，該按鈕開關可以用于控制機械手的啟動和停止；在自動化包裝線上，它可以用于控制包裝機的運行和暫停等。

2. 電力系統

在電力系統中，ZB2-BE101C按鈕開關同樣發揮著重要作用。它可以安裝在發電機組、變電站以及輸配電盤廠等關鍵部位，用于監視和控制電氣系統的運行狀態。例如，在發電機組中，該按鈕開關可以用于控制發電機的啟動和停止；在變電站中，它可以用于控制斷路器的分合閘操作等。

3. 建筑電氣

在建筑電氣系統中，ZB2-BE101C按鈕開關也具有廣泛的應用前景。它可以用于控制照明、空調、電梯等設備的運行狀態。例如，在智能樓宇中，該按鈕開關可以與樓宇自控系統相連，實現對照明和空調設備的遠程控制和定時開關功能；在電梯控制系統中，它可以用于控制電梯的上行和下行等。

4. 家庭電氣

雖然ZB2-BE101C按鈕開關主要面向工業應用，但在某些高端家庭電氣系統中也有其用武之地。例如，在智能家居系統中，該按鈕開關可以用于控制家庭電器的啟動和停止；在家庭安防系統中，它可以與報警裝置相連，實現緊急情況下的快速報警功能等。

五、安裝與使用

1. 安裝前準備

在安裝ZB2-BE101C按鈕開關之前，用戶需要仔細閱讀產品說明書并準備好所需的安裝工具和材料。同時，還需要檢查按鈕開關的型號和規格是否與實際應用需求相匹配，并確保安裝環境符合產品的使用要求。

2. 安裝步驟

• 確定安裝位置：根據實際應用需求確定按鈕開關的安裝位置，并確保該位置便于操作和維護。

• 鉆孔和固定：在安裝位置上鉆孔，并使用螺釘或卡扣將按鈕開關固定在安裝面板上。注意固定時要確保按鈕開關的穩定性和牢固性。

• 接線：根據產品說明書中的接線圖進行接線操作。接線時要確保接線正確無誤且牢固可靠，避免出現松動或接觸不良等問題。

• 調試和測試：安裝完成后進行調試和測試工作。首先檢查按鈕開關的操作是否靈活可靠；然后模擬實際應用場景進行測試，確保按鈕開關能夠正常實現控制功能。

3. 使用注意事項

• 避免過載使用：在使用ZB2-BE101C按鈕開關時，要避免過載使用以免損壞產品或引發安全事故。

• 定期檢查和維護：定期檢查按鈕開關的清潔度和觸點的接觸情況，及時清理灰塵和污垢并修復或更換損壞的部件。

• 注意安全防護：在操作按鈕開關時要注意安全防護措施，如佩戴絕緣手套等以防止觸電事故的發生。

六、維護與保養

1. 日常清潔

定期對ZB2-BE101C按鈕開關進行清潔工作，以去除表面的灰塵和污垢。清潔時可以使用干凈的軟布或棉簽蘸取適量的清潔劑進行擦拭，但要避免使用過于濕潤的布料或清潔劑以免損壞產品表面或內部元件。

2. 觸點檢查與維護

定期檢查按鈕開關的觸點接觸情況，確保觸點表面光滑無氧化層或燒蝕痕跡。如發現觸點表面有損傷或塵垢，應及時使用細銼修整或清潔的蘸有溶劑的棉布揩拭干凈；如觸點彈簧失效或觸點嚴重?zé)龘p時，則應予以更換。

3. 緊固件檢查與緊固

定期檢查按鈕開關的緊固件是否松動或脫落，并及時進行緊固處理。緊固時要使用合適的工具并按照規定的扭矩值進行緊固操作，以避免因緊固力不足或過大而導致的問題。

4. 防護性能檢查

定期檢查按鈕開關的防護性能是否良好，如頭部防護等級和端子防護等級是否符合要求。如發現防護性能下降或損壞時，應及時進行修復或更換處理以確保產品的安全使用。

七、常見故障與排除方法

1. 按鈕接觸不良

故障現象：按下按鈕時被控電器不動作或動作不靈敏。

故障原因：可能是觸點表面有損傷或塵垢、接觸面有油污或煙灰、觸點彈簧失效或觸點嚴重?zé)龘p等。

排除方法：檢查觸點表面情況并進行修整或清潔處理；更換失效的觸點彈簧或嚴重?zé)龘p的觸點。

2. 按鈕無法復位

故障現象：按下按鈕后無法自動復位或復位不靈敏。

故障原因：可能是復位彈簧失效或卡住、按鈕內部有異物阻礙復位等。

排除方法：檢查復位彈簧情況并進行更換處理；清理按鈕內部的異物并確保復位機構靈活可靠。

3. 指示燈不亮或閃爍

故障現象：按鈕上的指示燈不亮或閃爍不定。

故障原因：可能是指示燈燈泡損壞、電源線路故障或指示燈模塊損壞等。

排除方法：檢查指示燈燈泡情況并進行更換處理；檢查電源線路是否暢通并修復故障點；更換損壞的指示燈模塊。

4. 按鈕外殼損壞或變形

故障現象：按鈕外殼出現裂紋、變形或損壞等情況。

故障原因：可能是外力撞擊、高溫環境或長期使用導致老化等。

排除方法：如外殼損壞不嚴重可進行修復處理；如損壞嚴重則應更換新的按鈕外殼以確保產品的防護性能和美觀度。

八、選型指南

1. 根據使用場合選型

• 工業自動化場合：選擇具有高可靠性和長壽命的ZB2-BE101C按鈕開關，并考慮與PLC、PC等控制設備的兼容性。

• 電力系統場合：選擇具有高額定絕緣電壓和額定發熱電流的按鈕開關，并確保其符合電力系統的相關標準和規范。

• 建筑電氣和家庭電氣場合：根據實際需求選擇具有合適觸點類型和防護等級的按鈕開關，并考慮其與智能家居系統或樓宇自控系統的兼容性。

2. 根據控制需求選型

• 遠程監視和控制需求：選擇具有輔助觸點模塊的按鈕開關，以便實現遠程監視和控制功能。

• 自動化控制需求：選擇能夠與PLC、PC等控制設備相連的按鈕開關，以實現自動化控制功能。

• 指示和顯示需求：選擇帶有指示燈模塊的按鈕開關，以便直觀顯示設備的運行狀態。

3. 根據環境條件選型

• 高溫環境：選擇具有良好耐高溫性能的按鈕開關，并考慮在安裝時采取額外的散熱措施。

• 潮濕環境：選擇具有高防護等級的按鈕開關，以防止水分侵入導致短路或損壞。

• 腐蝕性氣體環境：選擇具有防腐性能的按鈕開關，并確保其外殼和內部元件能夠抵抗腐蝕性氣體的侵蝕。

九、市場與品牌

1. 施耐德電氣品牌介紹

施耐德電氣公司是一家全球知名的電氣設備和解決方案提供商，在工業自動化、電力系統、建筑電氣以及家庭電氣等多個領域擁有廣泛的市場份額和良好的口碑。該公司致力于為客戶提供高品質、高性能的電氣產品和解決方案，并不斷創新和提升技術水平以滿足客戶日益增長的需求。

2. ZB2-BE101C按鈕開關市場地位

ZB2-BE101C按鈕開關作為施耐德電氣公司的一款明星產品，在市場上具有較高的知名度和美譽度。該產品以其堅固耐用的金屬結構、靈活的模塊化設計、卓越的電氣性能以及出色的環境適應性等優點，贏得了廣大用戶的信賴和好評。同時，施耐德電氣公司還提供了完善的售后服務和技術支持體系，為用戶提供了更加便捷和高效的使用體驗。

3. 競爭對手分析

在按鈕開關市場上，ZB2-BE101C面臨著來自國內外多個品牌的競爭。這些競爭對手在產品性能、價格、服務等方面各有優劣。然而，施耐德電氣公司憑借其強大的品牌實力、先進的技術水平以及完善的售后服務體系，在競爭中始終保持著領先地位。同時，該公司還不斷推出新產品和新技術以滿足市場不斷變化的需求，進一步鞏固了其在按鈕開關市場的地位。

十、未來發展趨勢

1. 智能化與網絡化

隨著工業自動化和智能化水平的不斷提升，未來按鈕開關產品將更加注重智能化和網絡化功能的發展。例如，通過集成傳感器和通信模塊實現遠程監視和控制功能；通過與其他智能設備相連實現數據共享和協同工作等。這些智能化和網絡化功能將進一步提升按鈕開關產品的使用便捷性和效率。

2. 節能環保與可持續發展

在全球能源危機和環境污染問題日益嚴重的背景下，未來按鈕開關產品將更加注重節能環保和可持續發展。例如，采用低功耗設計以減少能源消耗；采用可回收材料以降低環境污染等。這些節能環保和可持續發展措施將有助于推動按鈕開關產品向更加綠色、環保的方向發展。

3. 個性化與定制化

隨著消費者需求的多樣化和個性化趨勢的不斷加強，未來按鈕開關產品將更加注重個性化和定制化服務的發展。例如，根據客戶的實際需求提供定制化的觸點類型、顏色、尺寸等；根據客戶的特殊應用場景提供定制化的解決方案等。這些個性化和定制化服務將有助于滿足客戶的特殊需求并提升其滿意度和忠誠度。

十一、總結與展望

ZB2-BE101C按鈕開關作為施耐德電氣公司的一款高性能、高可靠性的按鈕開關產品，在工業自動化、電力系統、建筑電氣以及家庭電氣等多個領域具有廣泛的應用前景。該產品以其堅固耐用的金屬結構、靈活的模塊化設計、卓越的電氣性能以及出色的環境適應性等優點，贏得了廣大用戶的信賴和好評。未來，隨著智能化、網絡化、節能環保以及個性化定制化等趨勢的不斷發展，ZB2-BE101C按鈕開關產品將不斷創新和升級以滿足市場不斷變化的需求。同時，施耐德電氣公司也將繼續致力于為客戶提供更加優質、高效的產品和服務體驗。
