壓控晶體振蕩器（VCXO）頻率可調主要基于變?nèi)荻O管電容隨電壓變化的特性，結合晶體振蕩器的諧振原理來實現，以下是詳細介紹：

核心原理

• 變?nèi)荻O管特性：變?nèi)荻O管是一種特殊的二極管，其電容值會隨著所加反向電壓的變化而改變。當反向電壓增大時，變?nèi)荻O管的耗盡層變寬，電容值減??；反之，當反向電壓減小時，耗盡層變窄，電容值增大。這種電容隨電壓變化的特性是VCXO實現頻率可調的關鍵。

• 晶體振蕩器諧振原理：晶體振蕩器利用石英晶體的壓電效應和諧振特性來產生穩定的振蕩頻率。石英晶體相當于一個高Q值的電感 - 電容諧振回路，在特定的頻率下會發生諧振，從而產生穩定的振蕩信號。

具體實現過程

• 變?nèi)荻O管接入振蕩電路：在VCXO中，變?nèi)荻O管被接入到晶體振蕩器的諧振回路中。變?nèi)荻O管與石英晶體、電容、電感等元件一起構成了一個可調的諧振電路。

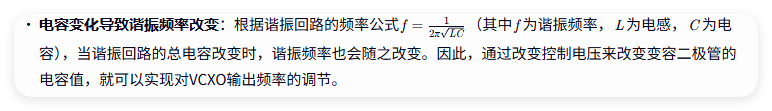

• 電壓變化引起電容變化：當施加在變?nèi)荻O管兩端的控制電壓改變時，變?nèi)荻O管的電容值會相應變化。例如，如果控制電壓增大，變?nèi)荻O管的電容值減小，整個諧振回路的總電容就會減小。

影響因素

• 變?nèi)荻O管參數：變?nèi)荻O管的電容變化范圍、電容 - 電壓特性曲線等參數會影響VCXO的調頻范圍和調頻靈敏度。電容變化范圍越大，調頻范圍就越寬；電容 - 電壓特性曲線越線性，調頻靈敏度就越穩定。

• 諧振電路設計：諧振電路中的其他元件，如石英晶體、電容、電感等的參數也會對VCXO的頻率特性產生影響。合理的電路設計可以提高VCXO的頻率穩定性、調頻精度等性能。

示例說明

可以把VCXO的諧振回路想象成一個秋千。秋千的擺動頻率（相當于振蕩頻率）與秋千的長度（相當于諧振回路的電容和電感）有關。當我們?cè)谇锴鲜┘硬煌牧Γㄏ喈?dāng)于控制電壓），改變秋千的等效長度（相當于變?nèi)荻O管電容變化），秋千的擺動頻率就會發生變化。同理，在VCXO中，通過改變控制電壓來改變變?nèi)荻O管的電容，就可以改變振蕩頻率。
