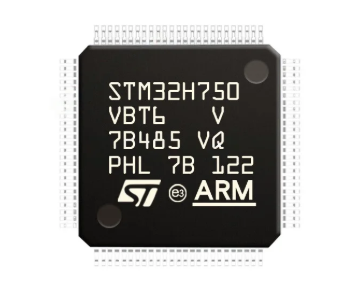

STM32H750VBT6微控制器深度技術解析

一、核心架構與性能指標

STM32H750VBT6是意法半導體STM32H7系列中的高性能32位微控制器，基于ARM Cortex-M7內核，專為需要實時處理、復雜算法和低功耗的嵌入式系統設計。其核心參數與性能特點如下：

1.1 ARM Cortex-M7內核特性

• 主頻與流水線架構：內核最高工作頻率達480MHz，采用雙發射流水線設計，每個時鐘周期可并行執行兩條指令，結合16KB指令緩存和16KB數據緩存，顯著提升指令執行效率。

• 浮點運算能力：集成硬件浮點單元（FPU），支持IEEE 754標準的單精度和雙精度浮點運算，適用于圖像處理、傳感器數據融合等需要高精度計算的場景。

• DSP指令集：內置全套DSP指令，可高效執行濾波、變換等數字信號處理任務，適用于音頻處理、電機控制等領域。

• 內存保護單元（MPU）：支持8個保護區域配置，可防止非法內存訪問，增強系統安全性。

1.2 存儲資源與擴展性

• 片上存儲：內置128KB Flash存儲器和1MB RAM（含192KB TCM RAM、864KB用戶SRAM和4KB備份SRAM），滿足中小規模程序存儲需求。

• 外部存儲接口：支持通過FMC接口連接SDRAM、PSRAM、NOR Flash等外部存儲器，最高同步時鐘頻率達133MHz，擴展存儲容量。

• Quad-SPI接口：支持雙模式Quad-SPI Flash，實現高速代碼執行和數據存儲。

1.3 時鐘與電源管理

• 時鐘系統：集成64MHz HSI、48MHz HSI48、4MHz CSI內部振蕩器，以及4-48MHz HSE和32.768kHz LSE外部振蕩器。支持3個帶小數分頻的PLL，可靈活配置系統時鐘。

• 低功耗模式：支持睡眠、停止、待機等多種低功耗模式，最低功耗可達4μA（VBAT模式），適用于電池供電設備。

• 動態電壓調節：支持5檔電壓縮放，可根據負載動態調整核心電壓，優化功耗與性能平衡。

二、外設接口與功能模塊

STM32H750VBT6集成了豐富的外設接口和功能模塊，滿足多樣化應用需求：

2.1 通信接口

• USB 2.0 OTG：支持全速（12Mbps）和高速（480Mbps）模式，可用于設備或主機通信。

• CAN總線：集成2個CAN 2.0B接口，支持汽車電子和工業自動化通信。

• 以太網：內置10/100Mbps以太網MAC，支持RMII接口，適用于物聯網設備。

• 串行通信：提供5個USART、3個SPI、2個I2C接口，支持多種外設連接。

2.2 模擬外設

• ADC與DAC：

• 3個16位ADC，最高采樣率4.5MSPS，支持36個模擬輸入通道。

• 2個12位DAC，輸出速率1MHz，適用于波形生成和模擬控制。

• 比較器與運算放大器：內置2個超低功耗比較器和2個8MHz帶寬運算放大器，支持信號調理和保護功能。

• 溫度傳感器：集成片上溫度傳感器，實時監測芯片溫度。

2.3 定時器與PWM

• 高分辨率定時器：支持2.5ns分辨率，適用于電機控制和精密計時。

• 通用定時器：提供10個16位通用定時器，支持PWM輸出、輸入捕獲和編碼器接口。

• 低功耗定時器：5個16位低功耗定時器，適用于低功耗場景下的定時任務。

2.4 圖形與顯示

• LCD-TFT控制器：支持XGA分辨率（1024×768），適用于工業HMI和消費電子顯示。

• Chrom-ART加速器：硬件圖形加速引擎，減輕CPU負擔，提升圖形渲染效率。

• JPEG編解碼器：支持JPEG硬件編解碼，適用于圖像采集與傳輸。

2.5 安全與加密

• 硬件加密引擎：支持AES-128/192/256、TDES、MD5、SHA-1/2等加密算法，保障數據安全。

• 真隨機數發生器（TRNG）：生成不可預測的隨機數，適用于密鑰生成和安全協議。

• 安全啟動與固件升級：支持ROP防護、安全訪問模式和固件加密升級，防止代碼篡改。

三、電氣特性與封裝

3.1 電氣參數

• 工作電壓：1.62V至3.6V，支持寬電壓范圍應用。

• I/O電壓：兼容1.62V至3.6V，可直接連接不同電平的外設。

• 溫度范圍：工作溫度-40℃至+85℃，滿足工業級環境要求。

3.2 封裝與引腳

• 封裝類型：LQFP-100（14mm×14mm，1.6mm高度），100引腳設計。

• I/O資源：提供82個可配置I/O引腳，支持中斷功能，滿足復雜外設連接需求。

四、開發工具與生態系統

4.1 開發工具鏈

• STM32CubeMX：圖形化配置工具，支持外設初始化、時鐘樹配置和引腳分配，生成HAL庫代碼。

• STM32CubeIDE：集成開發環境，支持C/C++編程、調試和仿真，內置STM32CubeMX集成功能。

• 第三方工具：兼容Keil MDK、IAR Embedded Workbench等主流開發工具。

4.2 軟件支持

• HAL庫與LL庫：硬件抽象層（HAL）簡化外設編程，低層庫（LL）提供高性能硬件控制。

• 中間件：支持FreeRTOS、USB Host/Device、LWIP等中間件，加速應用開發。

• 參考設計：提供Nucleo開發板和Discovery套件，支持快速原型驗證。

五、應用場景與案例

5.1 工業自動化

• PLC與HMI：利用高性能內核和實時定時器，實現復雜邏輯控制和高速數據采集。

• 電機控制：集成高分辨率定時器和PWM輸出，支持FOC算法，提升電機效率。

5.2 汽車電子

• 車載娛樂系統：通過USB、以太網和CAN接口，實現多媒體播放和車輛數據交互。

• 電池管理系統：利用ADC和DAC模塊，實時監測電池狀態并執行均衡控制。

5.3 醫療設備

• 生命體征監測：高精度ADC和低功耗模式，適用于便攜式心電監護儀和血糖儀。

• 醫療成像：通過LCD控制器和圖形加速器，實現實時圖像處理和顯示。

5.4 消費電子

• 智能家居：支持Wi-Fi、藍牙和Zigbee模塊，實現設備互聯和語音控制。

• 可穿戴設備：低功耗設計和緊湊封裝，適用于智能手表和健康監測手環。

5.5 通信設備

• 物聯網網關：集成以太網、USB和CAN接口，支持多協議數據轉發和邊緣計算。

• 無線通信模塊：通過SPI和UART接口，連接LoRa、NB-IoT等無線模塊。

六、與其他型號對比

6.1 STM32H743VI

• 存儲容量：2MB Flash和1MB RAM，適用于大規模程序存儲。

• 外設接口：支持更多USART和SPI接口，適合復雜通信需求。

• 應用場景：高端工業控制、醫療成像和服務器管理。

6.2 STM32H753ZI

• 安全功能：增加硬件加密和安全啟動，適用于金融支付和身份認證。

• 存儲容量：與STM32H743VI相同，但側重安全性。

• 應用場景：智能鎖、安全網關和加密通信設備。

6.3 STM32H750VBT6優勢

• 性價比：在480MHz主頻下，提供128KB Flash和1MB RAM，平衡性能與成本。

• 低功耗：支持多種低功耗模式，適用于電池供電設備。

• 應用場景：中端消費電子、嵌入式顯示系統和物聯網設備。

七、總結

STM32H750VBT6憑借其高性能ARM Cortex-M7內核、豐富的外設接口和靈活的存儲擴展能力，成為工業控制、汽車電子、醫療設備和消費電子等領域的理想選擇。其低功耗設計和安全特性進一步拓寬了應用范圍，結合意法半導體完善的開發工具鏈和生態系統，可顯著縮短產品開發周期，提升系統可靠性。未來，隨著物聯網和智能化設備的普及，STM32H750VBT6將在更多領域發揮關鍵作用，推動嵌入式系統向高性能、低功耗和安全化方向發展。
