S8550三極管引腳圖與參數深度解析

S8550是一款廣泛應用于電子領域的PNP型低頻功率晶體管，其核心功能包括信號放大、開關控制及功率驅動。本文將從引腳圖、基本參數、封裝類型、電氣特性、代換型號及典型應用六個維度展開詳細解析，結合權威數據與實際案例，為工程師提供全面技術參考。

一、S8550引腳圖與封裝類型

S8550的引腳排列與封裝形式直接影響其電路連接與散熱性能。

1. 引腳排列與功能

S8550采用標準TO-92封裝，引腳排列遵循國際慣例。面向管體平面，引腳從左至右依次為：

• 1號引腳（E）：發射極（Emitter），電流流出端，通常接電源負極或地。

• 2號引腳（B）：基極（Base），控制端，通過輸入信號調節晶體管導通狀態。

• 3號引腳（C）：集電極（Collector），電流流入端，連接負載或高電位。

驗證方法：

• 數字萬用表檢測：將萬用表調至二極管檔，黑表筆固定接觸假定基極，紅表筆分別觸碰另兩腳。若兩次測量顯示0.6V~0.8V壓降，則黑表筆所接為基極，且晶體管為PNP型。

• hFE插口測試：將三極管插入萬用表PNP型hFE插口，直接讀取電流增益值。若數值低于標稱范圍（如B檔hFE<85），可能存在老化或損壞。

2. 封裝類型與尺寸

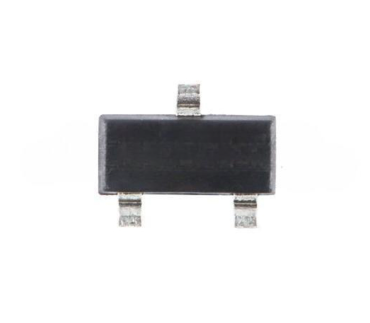

S8550主流封裝為TO-92直插式，尺寸約為3.1mm×1.65mm×1.4mm，引腳間距2.54mm，適配通用電路板。此外，部分廠商提供SOT-23貼片封裝，尺寸更?。?mm×1.6mm×1.1mm），適用于高密度PCB設計。

應用場景：

• TO-92封裝：適用于通用電子設備，如音頻放大器、電動玩具等。

• SOT-23封裝：適用于便攜式設備，如智能手機、可穿戴設備等。

二、S8550基本參數詳解

S8550的參數定義了其工作邊界與性能極限，需嚴格遵循以避免損壞。

1. 電壓參數

• 集電極-發射極擊穿電壓（VCEO）：-25V（典型值），表示集電極與發射極間可承受的最大反向電壓。超過此值可能導致?lián)舸p壞。

• 集電極-基極擊穿電壓（VCBO）：-40V，表示集電極與基極間可承受的最大反向電壓。

• 發射極-基極反向電壓（VEBO）：-5V，表示發射極與基極間可承受的最大反向電壓。

設計注意事項：

• 在電源電壓波動較大的場景中，需預留至少20%的安全裕量。例如，若電源電壓為12V，建議選擇VCEO≥15V的晶體管。

2. 電流參數

• 集電極最大電流（ICM）：-700mA（連續），-1.5A（脈沖），表示晶體管可持續或瞬時通過的最大電流。

• 基極電流（IB）：典型值為-50mA，需通過限流電阻控制基極電流，避免過驅動。

計算公式：

• 限流電阻R = （V_input - VBE）/ IB_max

• 例如，若輸入電壓為5V，VBE取0.7V，IB_max為5mA，則R = （5 - 0.7）/ 0.005 = 860Ω，可選1kΩ標準電阻。

3. 功率參數

• 總耗散功率（Ptot）：1W（25℃環境溫度），表示晶體管可承受的最大功率損耗。

• 耗散功率PCM：0.625W（環境溫度25℃），需結合散熱設計確保實際功耗不超過此值。

散熱設計：

• 在高功率場景中，可通過增加銅箔面積、添加散熱片或使用風扇降低結溫。例如，若環境溫度為50℃，需確保結溫不超過150℃，可通過熱阻計算確定散熱需求。

4. 頻率參數

• 特征頻率（fT）：100MHz（典型值），表示晶體管電流增益下降至1時的頻率。

• 適用場景：適用于低頻信號放大（如音頻），不適用于高頻電路（如射頻）。

三、S8550電氣特性與測試方法

S8550的電氣特性決定了其在電路中的具體表現，需通過測試驗證其性能。

1. 直流電流增益（hFE）

• 范圍：85~400（分檔標記B/C/D對應不同范圍），表示集電極電流與基極電流的比值。

• 測試條件：IC=-500mA，VCE=-5V。

應用場景：

• 高增益場景（如音頻放大）需選擇hFE較高的型號（如D檔）。

• 開關場景（如繼電器驅動）對hFE要求較低，但需確保飽和壓降足夠小。

2. 飽和壓降（VCE(sat)）

• 典型值：≤-0.6V（IC=-500mA，IB=-50mA），表示晶體管完全導通時的集電極-發射極壓降。

• 影響：飽和壓降越低，晶體管功耗越小，效率越高。

3. 漏電測試

• 方法：紅表筆接集電極，黑表筆接發射極，測量反向電阻。

• 標準：反向電阻應>100kΩ，過小則存在漏電風險。

4. 短路測試

• 方法：用萬用表測量各引腳間電阻。

• 標準：任意兩引腳間電阻應為無窮大（開路），若存在短路則晶體管損壞。

四、S8550代換型號與選型指南

在供應鏈?zhǔn)芟藁虺杀緝?yōu)化場景中，需選擇合適的代換型號。

1. 常見代換型號

• BC557：PNP型，VCEO=-45V，IC=-100mA，hFE=110~800，適用于低功耗場景。

• 2N3906：PNP型，VCEO=-40V，IC=-200mA，hFE=100~300，適用于通用放大電路。

• KSA708YBU：飛兆半導體產品，參數與S8550高度一致，可直接替換。

2. 選型原則

• 電壓匹配：代換型號的VCEO、VCBO需≥原型號。

• 電流匹配：代換型號的ICM需≥原型號。

• 功率匹配：代換型號的Ptot需≥原型號。

• 封裝兼容：代換型號的封裝需與原電路板兼容。

3. 特殊場景選型

• 高溫環境：選擇工作溫度范圍更寬的型號（如-55℃~+150℃）。

• 高可靠性需求：選擇軍工級或車規級型號（如AEC-Q101認證）。

五、S8550典型應用與電路設計

S8550廣泛應用于開關電路、信號放大及功率驅動場景，以下為典型案例。

1. 開關電路設計

場景：?jiǎn)纹瑱C(jī)控制繼電器。
電路圖：

• 基極通過1kΩ電阻連接單片機IO口，集電極連接繼電器線圈，發射極接電源負極。

• 繼電器線圈并聯續流二極管（如1N4148），抑制反向電動勢。

參數計算：

• 繼電器線圈電阻為120Ω，工作電流為12V/120Ω=100mA。

• 基極電流IB=IC/hFE=100mA/100=1mA（假設hFE=100）。

• 限流電阻R=（5V-0.7V）/1mA=4.3kΩ，可選4.7kΩ標準電阻。

2. 信號放大電路設計

場景：音頻信號放大。
電路圖：

• 輸入信號通過耦合電容連接基極，集電極通過負載電阻連接電源，發射極接電源負極。

• 靜態工作點設置：IC=-10mA，VCE=-5V。

參數計算：

• 負載電阻RL=（VCC-VCE）/IC=（12V-5V）/10mA=700Ω，可選680Ω標準電阻。

• 耦合電容C1需滿足低頻截止頻率要求，計算公式為f=1/（2πRLC1）。

3. 功率驅動電路設計

場景：LED燈帶驅動。
電路圖：

• 基極通過限流電阻連接PWM信號源，集電極連接LED燈帶，發射極接電源負極。

• LED燈帶需并聯續流二極管，防止反向擊穿。

參數計算：

• LED燈帶電流為200mA，基極電流IB=IC/hFE=200mA/100=2mA。

• 限流電阻R=（5V-0.7V）/2mA=2.15kΩ，可選2.2kΩ標準電阻。

六、S8550使用注意事項與常見問題

1. 使用注意事項

• 防靜電措施：操作時需佩戴防靜電手環，避免靜電擊穿晶體管。

• 焊接溫度：焊接時間不超過3秒，溫度不超過260℃。

• 存儲條件：存儲溫度為-55℃~+150℃，濕度<85%。

2. 常見問題與解決方案

• 問題1：晶體管發熱嚴重。

• 原因：功耗超過PCM或散熱不良。

• 解決方案：降低工作電流、增加散熱片或改用更高功率型號。

• 問題2：晶體管無法導通。

• 原因：基極電流不足或引腳連接錯誤。

• 解決方案：檢查限流電阻阻值，重新確認引腳排列。

• 問題3：晶體管擊穿損壞。

• 原因：電壓超過極限值或反向電壓過大。

• 解決方案：增加穩壓二極管或改用更高耐壓型號。

七、S8550與SS8550的區別

• 極性差異：S8550為PNP型，SS8550為NPN型，兩者極性相反。

• 應用場景：S8550適用于電流從發射極流向集電極的場景，SS8550適用于電流從集電極流向發射極的場景。

• 電參數差異：SS8550的VCEO、VCBO通常更高，ICM可能更大。

八、總結

S8550作為一款經典的PNP型低頻功率晶體管，憑借其穩定的性能與廣泛的應用場景，在電子設計中占據重要地位。通過本文的詳細解析，工程師可全面掌握其引腳圖、參數、封裝、電氣特性及典型應用，為電路設計提供可靠依據。在實際應用中，需結合具體需求選擇合適的型號與封裝，并嚴格遵循設計規范，以確保電路的可靠性與穩定性。
