MAX6675引腳功能詳解

MAX6675是一款廣泛應用于工業測溫領域的K型熱電偶數字轉換器，其核心功能是將K型熱電偶輸出的微弱模擬電壓信號轉換為高精度的數字信號，同時集成冷端補償、熱電偶斷線檢測等功能。該芯片采用SO-8封裝形式，體積小巧，便于集成到各類嵌入式系統中。本文將詳細解析MAX6675的引腳功能及其工作原理，并結合實際應用場景說明其設計要點。

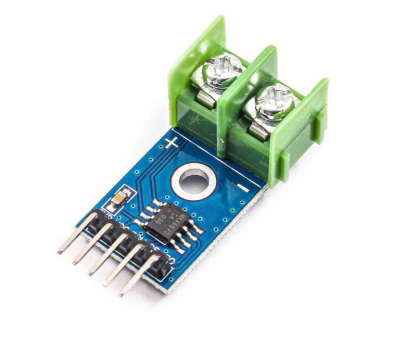

一、MAX6675芯片概述

MAX6675由美國Maxim Integrated公司推出，是一款專為K型熱電偶設計的單片集成數字轉換器。其核心特性包括：

1. 測溫范圍：0℃至1024℃，分辨率達0.25℃（12位A/D轉換）；

2. 冷端補償：內置溫度補償電路，可自動校正環境溫度對測溫結果的影響；

3. 接口類型：采用SPI兼容的串行接口，支持與單片機、MCU等設備的通信；

4. 功能集成：集成了信號放大、模數轉換、冷端補償及斷線檢測功能，無需外接復雜電路；

5. 電源要求：?jiǎn)我?5V供電，工作溫度范圍為-20℃至+85℃；

6. 封裝形式：8引腳SO-8封裝，尺寸僅為6.2mm×5mm×1.75mm，適合緊湊型設計。

MAX6675的典型應用場景包括工業爐溫監測、汽車電子系統、熱處理設備及實驗室儀器等。其高集成度和易用性使其成為K型熱電偶測溫方案的首選芯片之一。

二、MAX6675引腳功能詳解

MAX6675的8個引腳功能如下表所示，每個引腳在芯片工作中均承擔關鍵角色：

1. GND（引腳1）

GND是MAX6675的接地端，所有信號均以此為參考。在實際應用中，需注意以下幾點：

• 接地質量：GND需與系統地良好連接，避免因接地不良導致噪聲干擾。

• T-接地：T-引腳必須直接接地，且接地點應盡可能靠近GND引腳。若T-未接地或接地不良，可能導致輸出數據為亂碼。

• 大面積接地：在PCB設計中，建議采用大面積接地技術，以降低芯片自熱引起的測量誤差。

2. T-（引腳2）與T+（引腳3）

T-和T+是MAX6675的熱電偶輸入端，分別連接至K型熱電偶的冷端和熱端。其設計要點如下：

• 熱電偶連接：K型熱電偶的正極連接至T+，負極連接至T-。熱電偶的冷端（T-）需直接接地。

• 信號放大：熱電偶輸出的微弱熱電勢（通常為幾十微伏至幾十毫伏）通過內部低噪聲放大器A1進行放大，再經電壓跟隨器A2緩沖后送至ADC輸入端。

• 冷端補償：MAX6675內置冷端補償電路，通過檢測芯片周圍溫度（冷端溫度）并轉換為補償電壓，從而消除環境溫度對測溫結果的影響。冷端溫度補償范圍為-20℃至+80℃。

• 斷線檢測：MAX6675可檢測熱電偶是否斷線。當熱電偶斷開時，SO引腳輸出的第2位（D2）將置為高電平，同時溫度數據無效。

3. VCC（引腳4）

VCC是MAX6675的電源輸入端，其設計要點如下：

• 供電范圍：VCC的供電范圍為+3.0V至+5.5V，典型值為+5V。若供電電壓低于3.0V，芯片可能無法正常工作；若高于5.5V，可能導致芯片損壞。

• 電源噪聲：MAX6675對電源耦合噪聲較為敏感，因此需在VCC與GND之間接0.1μF陶瓷旁路電容，以降低電源噪聲對測溫精度的影響。

• 電源隔離：在PCB設計中，建議將MAX6675的電源線與其他I/O芯片的電源線隔離，避免噪聲耦合。

4. SCK（引腳5）與CS（引腳6）

SCK和CS是MAX6675的SPI接口控制引腳，用于與MCU進行通信。其工作原理如下：

• SPI接口：MAX6675采用SPI兼容的串行接口，支持與單片機、MCU等設備的通信。其數據傳輸格式為16位，其中：

• D15和D1：偽標志位，始終為0；

• D14~D3：12位溫度數據，分辨率為0.25℃；

• D2：熱電偶斷線檢測標志位，高電平表示熱電偶斷開；

• D0：三態位，無實際意義。

• CS控制：CS為片選信號，低電平有效。當CS從高電平跳變至低電平時，MAX6675停止轉換并輸出數據；CS從低電平跳變至高電平時，啟動新的轉換。

• SCK時序：SCK為串行時鐘輸入端，由MCU提供時鐘信號。數據讀取過程需16個SCK時鐘周期，每個SCK的下降沿讀取一位數據。

5. SO（引腳7）

SO是MAX6675的串行數據輸出端，用于輸出16位溫度數據。其數據格式如下：

• 數據順序：數據以MSB（最高位）優先的方式輸出，即先輸出D15，最后輸出D0。

• 溫度計算：溫度數據的計算公式為：

溫度（℃）=1D14 D3×0.25

其中，D14~D3為12位溫度數據，范圍為0至4095，對應溫度范圍為0℃至1023.75℃。

• 斷線檢測：當熱電偶斷開時，D2位將置為高電平，同時溫度數據無效。

6. NC（引腳8）

NC是MAX6675的空引腳，未連接任何內部電路。使用時需懸空，不得與其他引腳或信號線連接。

三、MAX6675工作原理

MAX6675的工作原理可分為信號放大、冷端補償、模數轉換及數據輸出四個階段：

1. 信號放大：熱電偶輸出的微弱熱電勢通過內部低噪聲放大器A1進行放大，再經電壓跟隨器A2緩沖后送至ADC輸入端。

2. 冷端補償：MAX6675內置冷端補償電路，通過檢測芯片周圍溫度（冷端溫度）并轉換為補償電壓，從而消除環境溫度對測溫結果的影響。

3. 模數轉換：放大后的熱電勢信號通過12位A/D轉換器轉換為數字信號，分辨率為0.25℃。

4. 數據輸出：轉換后的數字信號通過SPI接口輸出，包含12位溫度數據、斷線檢測標志位及偽標志位。

四、MAX6675應用設計要點

在實際應用中，MAX6675的設計需注意以下幾點：

1. 電源設計：

• 在VCC與GND之間接0.1μF陶瓷旁路電容，以降低電源噪聲。

• 避免將MAX6675的電源線與其他I/O芯片的電源線并聯，防止噪聲耦合。

2. 接地設計：

• 采用大面積接地技術，降低芯片自熱引起的測量誤差。

• 確保T-引腳接地良好，接地點盡可能靠近GND引腳。

3. 熱電偶連接：

• 使用高精度、低噪聲的熱電偶連接線，避免信號干擾。

• 若熱電偶距離較遠，建議采用雙絞線或屏蔽線連接。

4. PCB布局：

• 將MAX6675遠離發熱器件（如功率管、變壓器等），避免冷端溫度誤差。

• 信號線盡量短且粗，減少信號衰減和噪聲干擾。

5. 軟件設計：

• 在讀取數據時，需嚴格按照SPI時序要求進行操作，避免數據錯位。

• 添加斷線檢測功能，當熱電偶斷開時及時報警。

五、MAX6675典型應用電路

以下是一個基于MAX6675的典型應用電路示例，用于實現K型熱電偶的溫度測量：

1. 硬件連接：

• MAX6675的T+和T-分別連接至K型熱電偶的熱端和冷端，冷端直接接地。

• MAX6675的SCK、CS和SO引腳分別連接至單片機的SPI接口引腳。

• MAX6675的VCC和GND之間接0.1μF陶瓷旁路電容。

2. 軟件流程：

• 初始化SPI接口，設置SCK和CS引腳為輸出模式，SO引腳為輸入模式。

• 啟動溫度轉換：將CS引腳置為高電平，等待至少170ms（轉換時間）。

• 讀取溫度數據：將CS引腳置為低電平，通過SCK時鐘脈沖讀取SO引腳輸出的16位數據。

• 數據處理：提取D14~D3位的12位溫度數據，計算實際溫度值。

• 斷線檢測：檢查D2位是否為高電平，若為高電平則表示熱電偶斷開。

六、MAX6675常見問題及解決方案

1. 數據亂碼：

• 可能原因：T-引腳未接地或接地不良；電源噪聲干擾；信號線過長或未屏蔽。

• 解決方案：確保T-引腳直接接地；在VCC與GND之間接0.1μF陶瓷旁路電容；縮短信號線長度或采用屏蔽線。

2. 溫度測量不準確：

• 可能原因：冷端補償誤差；熱電偶老化或損壞；PCB布局不合理。

• 解決方案：檢查冷端溫度是否在-20℃至+80℃范圍內；更換熱電偶；優化PCB布局，避免芯片自熱。

3. 熱電偶斷線未檢測：

• 可能原因：斷線檢測電路故障；軟件未正確讀取D2位。

• 解決方案：檢查MAX6675的斷線檢測功能是否正常；在軟件中添加斷線檢測邏輯。

七、MAX6675與其他熱電偶轉換器的比較

與傳統的熱電偶測溫方案相比，MAX6675具有以下優勢：

1. 高集成度：集成了信號放大、模數轉換、冷端補償及斷線檢測功能，無需外接復雜電路。

2. 易用性：采用SPI兼容的串行接口，支持與單片機、MCU等設備的通信，軟件設計簡單。

3. 高精度：12位A/D轉換器，分辨率為0.25℃，測溫精度高。

4. 低功耗：?jiǎn)我?5V供電，工作電流低，適合電池供電設備。

然而，MAX6675也存在一定的局限性：

1. 測溫范圍有限：最大測溫范圍為0℃至1024℃，無法滿足高溫或低溫測量需求。

2. 僅支持K型熱電偶：無法直接兼容其他類型的熱電偶（如J型、T型等）。

3. 成本較高：相比分立元件方案，MAX6675的成本較高。

八、MAX6675的替代方案

若MAX6675無法滿足應用需求，可考慮以下替代方案：

1. MAX31855：

• 測溫范圍：-270℃至+1800℃，支持K型、J型、T型等多種熱電偶。

• 分辨率：0.25℃，精度更高。

• 接口類型：SPI兼容，支持菊花鏈連接。

2. AD8495：

• 僅支持K型熱電偶，測溫范圍：-25℃至+400℃。

• 輸出為模擬電壓信號，需外接ADC進行數字化。

• 優勢：成本低，適合對精度要求不高的應用。

3. 分立元件方案：

• 采用運算放大器、ADC及冷端補償電路自行搭建熱電偶測溫系統。

• 優勢：靈活性高，成本低；劣勢：設計復雜，調試難度大。

九、MAX6675在工業測溫中的應用案例

以下是一個基于MAX6675的工業爐溫監測系統設計案例：

1. 系統需求：

• 測溫范圍：0℃至1000℃，分辨率0.25℃。

• 實時監測爐內溫度，超溫報警。

• 數據通過RS485總線上傳至上位機。

2. 硬件設計：

• 采用MAX6675作為熱電偶數字轉換器，連接K型熱電偶。

• 單片機（如STM32）通過SPI接口讀取MAX6675的溫度數據。

• 添加超溫報警電路，當溫度超過設定閾值時觸發報警。

• 通過RS485模塊將數據上傳至上位機。

3. 軟件設計：

• 初始化SPI接口，定時讀取MAX6675的溫度數據。

• 實現超溫判斷邏輯，當溫度超過設定閾值時觸發報警。

• 通過RS485協議將溫度數據上傳至上位機，實現遠程監控。

十、MAX6675的未來發展趨勢

隨著工業自動化和物聯網技術的快速發展，MAX6675等熱電偶數字轉換器將面臨以下發展趨勢：

1. 高精度與高可靠性：

• 提高測溫精度和分辨率，滿足高端工業應用需求。

• 增強抗干擾能力，適應復雜電磁環境。

2. 多功能集成：

• 集成更多功能（如濕度測量、壓力測量等），實現多參數監測。

• 支持無線通信（如LoRa、NB-IoT等），實現遠程數據傳輸。

3. 低功耗與小型化：

• 降低功耗，延長電池壽命。

• 減小封裝尺寸，適應緊湊型設備設計。

4. 智能化與自診斷：

• 添加自診斷功能，實時監測芯片工作狀態。

• 支持遠程固件升級，提高系統可維護性。

十一、總結

MAX6675是一款功能強大、易于使用的K型熱電偶數字轉換器，其高集成度、高精度和易用性使其在工業測溫領域具有廣泛應用前景。通過本文的詳細解析，讀者可全面了解MAX6675的引腳功能、工作原理及應用設計要點。在實際應用中，需注意電源設計、接地設計、熱電偶連接及PCB布局等關鍵環節，以確保測溫系統的穩定性和可靠性。未來，隨著工業自動化和物聯網技術的不斷發展，MAX6675等熱電偶數字轉換器將朝著高精度、多功能、低功耗和智能化的方向不斷演進，為工業測溫領域帶來更多創新解決方案。
