引言
在現代電子設計與電源管理領域，隨著移動設備、通信設備和工業設備等對高效率、小體積、高可靠性電源解決方案的需求不斷增長，各類同步降壓轉換器（Synchronous Buck Converter）應運而生。其中，MP8759作為Monolithic Power Systems（簡稱MPS）推出的一款高性能、低待機電流、高電流輸出能力的同步整流降壓開關模式轉換器，以其集成度高、效率優異、外圍元件數量少、易于設計等優點，逐漸在消費電子、通信、工業控制、電力管理等多個領域得到廣泛應用。本文將對MP8759進行深入、系統、全面的介紹，包括其基本概念、主要特點、引腳功能、工作原理、關鍵參數、外圍電路設計、控制與調節策略、應用場景、性能優勢與同類產品比較、設計注意事項及常見問題分析等方面，力求為從事電源設計的工程師與技術人員提供一篇詳盡的技術參考。

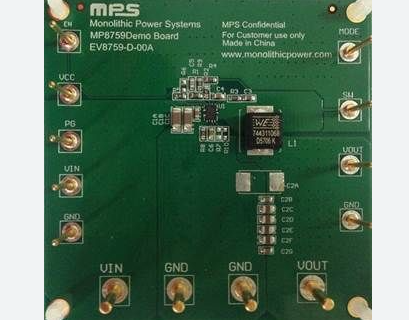

一、MP8759概述
MP8759是一款由Monolithic Power Systems（MPS）推出的高性能、全集成同步整流降壓型開關模式電源（Switch-Mode Power Supply，SMPS）控制器，支持最高26V的輸入電壓，并能夠提供持續輸出電流8A、瞬時峰值輸出電流10A以上的能力。該器件內部集成了低導通電阻（low RDS(ON)）的高側和低側MOSFET，從而在實現高效率的同時大幅度簡化了外部器件的選擇與布局?；贛PS自主研發的恒開通時間（Constant-On-Time，COT）控制算法，MP8759在輕負載與重負載條件下都能快速響應負載瞬變，同時實現優異的負載和線路調節特性。其工作頻率通常在700kHz左右，使得外部電感和電容尺寸能夠進一步縮小，整體方案具有體積小、效率高、易于設計的特點。MP8759適用于包括通信基站、高端路由器、服務器、電動工具、工業自動化設備以及車載電子等領域，對空間受限但需要大電流輸出的應用特別適合。

二、MP8759的主要特點

輸入電壓范圍寬：支持4.5V至26V的輸入電壓，能夠適應從24V、12V、5V到3.3V等多種輸入場合。
輸出電流能力強：內部集成高側和低側MOSFET，持續輸出電流可達8A，瞬間峰值輸出電流可達10A以上，足以滿足多數中高功率模塊的供電需求。
高效節能：采用MPS專利的恒開通時間（COT）控制技術，在全負載范圍內實現高效率（典型效率可達95%以上），尤其在輕負載時低待機電流（IQ）特性顯著。
恒開通時間控制：恒定的開通時間可帶來快速的負載瞬變響應，并簡化環路補償設計，無需外部補償網絡即可保持穩定性。
同步整流結構：內部集成同步整流MOSFET，降低整流損耗，提高效率，減少外部肖特基二極管的使用。
可調輸出電壓：輸出電壓可通過外部電阻分壓網絡精確設置，電壓范圍為0.6V至5.5V（取決于反饋電阻比），滿足多種電壓需求。
保護功能完善：具備過流保護（OCP）、過溫保護（OTP）、欠壓鎖定（UVLO）、過壓保護（OVP）等多重安全保護功能，提高系統可靠性。
小封裝：采用2mm×3mm的12引腳QFN封裝（12-PowerVFQFN），大幅節省PCB空間，適合對面積要求高的應用場合。
少量外圍器件：僅需少數電感、電容、反饋電阻與電感選型組合，即可實現簡單且高性能的降壓方案，縮短開發周期。

三、MP8759引腳功能
MP8759在12-PowerVFQFN封裝中，詳細引腳功能如下：

VIN（引腳1）

作用：芯片電源輸入端，連接至外部輸入電壓。
特點：支持輸入電壓范圍4.5V至26V，用于為內部電路和內部MOSFET提供驅動電源。

SW（引腳2、3）

作用：開關輸出端，可驅動外部功率電感與輸出電容。
特點：內部高側和低側MOSFET通過此引腳與負載及電感連接，負責開關切換，輸出至電感。

BOOT（引腳4）

作用：高側門極驅動電源引腳，連接至高頻電容。
特點：通過外部電容與SW引腳形成自舉電路，提供高側MOSFET門極驅動電壓。

PHASE（引腳5、6）

作用：同步整流控制反饋引腳，用于測量和控制。
特點：連接至電感的相位節點，用于檢測電感電流方向，以實現同步整流或續流MOSFET操作。

VCC（引腳7）

作用：內部邏輯電源引腳，為芯片核心和參考電路提供穩定電源。
特點：建議外部加一個大約4.7μF至10μF的穩壓電容，濾除噪聲，保障內部邏輯穩定。

EN/UVLO（引腳8）

作用：芯片使能/欠壓鎖定輸入端，用于使能或禁用芯片。
特點：當EN電壓高于閾值（典型值1.2V）時，芯片開啟并正常工作；當EN低于關斷閾值時，芯片進入低功耗關斷模式，內部MOSFET關閉。還提供欠壓鎖定功能，當輸入電壓低于UVLO閾值時，芯片自動關閉。

FB（引腳9）

作用：輸出電壓反饋引腳，用于調節輸出電壓。
特點：通過外部電阻將實際輸出電壓分壓后反饋給FB端，內部參考電壓為0.6V，當反饋電壓低于0.6V時，芯片開啟高側MOSFET；當反饋電壓高于0.6V時，芯片關閉高側MOSFET，進而實現恒定輸出。

MODE（引腳10）

作用：模式選擇引腳，用于設定輕載模式或強制PWM模式。
特點：將MODE拉高至邏輯高電平時，芯片強制PWM開關；將MODE拉低時，芯片在輕載時進入脈寬抑制模式，提高輕載效率；若不使用此功能，可將MODE懸空或接地。

PG（引腳11）

作用：電源良好輸出指示引腳，用于實時監測輸出狀態。
特點：內部集成開漏輸出，當輸出電壓達到設定值85%以上時，PG輸出導通，連接至外部上拉電阻；否則PG懸空或拉低，提示輸出異常。

AGND、PGND（引腳12/13）

作用：地引腳，用于將芯片模塊邏輯地與功率地隔離，降低噪聲干擾。
特點：AGND用于連接參考地、邏輯地，PGND用于連接電感與開關回路地，布局時AGND和PGND應在芯片底部短距離匯集，以減少環路噪聲。

四、MP8759工作原理
MP8759采用恒開通時間（Constant-On-Time，COT）控制策略，這一控制方式無需外部補償網絡即可實現快速、穩定的環路響應。其基本工作機制如下：

反饋檢測與比較
外部電阻反饋網絡將降壓后的輸出電壓分壓至FB引腳，當該分壓電壓低于內部參考電壓（VREF = 0.6V）時，內部誤差比較器輸出一個開通指令；當分壓電壓高于0.6V時，則不發出開通指令。
恒開通時間設定
一旦產生開通指令，高側MOSFET（HS-FET）被打開，通過SW引腳對外輸出通電，電感開始儲能。由于采用COT控制方式，HS-FET導通時間被設定為一個固定值，典型值由MP8759內部電路根據輸入電壓與目標輸出電壓自動計算得出，大致為幾十到幾百納秒。這樣無論負載變化如何，導通時間恒定，環路具有快速瞬態響應能力。
斷電與同步整流
當HS-FET導通時間到達設定值后，HS-FET關閉，同時低側MOSFET（LS-FET）自動導通，電感中的電流通過LS-FET流向負載與地，實現同步續流。由于同步整流的導通電阻極低，極大地降低了續流階段的導通損耗，相對于傳統的肖特基二極管續流方式，效率更高。
周期性重復
當電感電流經過LS-FET流向地，電感兩端電壓變?yōu)樨撝禃r，LS-FET會被關閉，等待下一次反饋比較結果。如果此時輸出電壓仍然低于設定值，下一周期繼續開啟HS-FET；否則保持等待直至FB低于0.6V，再度開啟。
多種功能控制

使能/欠壓鎖定（EN/UVLO）：當EN端電壓高于使能閾值時，芯片正常工作；若EN低于關斷閾值或輸入電壓低于UVLO設定值，芯片進入關斷狀態。
輕載節能模式（Pulse-Skipping Mode）：在輕載或無負載狀態下，如果將MODE引腳接地，MP8759將自動進入脈沖跳躍模式，只在需要時短暫開啟HS-FET，以維持輸出穩定。這樣可降低輕載損耗與待機電流。
強制PWM模式（Forced PWM Mode）：如果將MODE引腳拉高，MP8759在全負載范圍內始終以固定頻率進行PWM開關，減小輸出紋波，但在輕載時效率略低。
電源良好監測（PG）：當輸出電壓經過穩壓濾波后達到設定設定值85%以上時，PG引腳輸出高電平，否則輸出低電平或懸空，用于提醒系統進行上電序列或其他控制邏輯。
過流保護（OCP）：內部集成過流檢測電路，當電流超過設定閾值時，立即關閉高側MOSFET并進入失穩模式或反復嘗試，保護芯片與外部電感、電容等不被損壞。
過溫保護（OTP）：當芯片內部溫度超過安全閾值（約150°C）時，內部熱關斷電路觸發，關閉高側MOSFET，防止器件因過熱而損壞。

綜上，MP8759依靠內部集成的COT控制器與低導通電阻MOSFET，結合完善的保護功能與靈活的輕載/強制PWM模式切換，保證在復雜電源環境中實現高效、穩定、可靠的降壓轉換。

五、MP8759的主要參數規格
為了便于工程師在設計時參考與比較，下表列出了MP8759的關鍵性能參數與典型指標：

輸入電壓范圍

最低：4.5V
最高：26V

輸出電壓調整范圍

0.6V 至 5.5V（通過外部電阻分壓網絡設置）

輸出電流能力

持續輸出電流：8A
峰值輸出電流：10A（短時間，取決于熱設計與散熱條件）

開關頻率

典型值：700kHz（恒開通時間控制，負載變化時頻率會微調）

內部MOSFET導通電阻（RDS(ON)）

高側MOSFET：典型8mΩ（VGS=10V）
低側MOSFET：典型6mΩ（VGS=10V）

待機電流（Quiescent Current，IQ）

強制PWM模式：約1mA
脈沖跳躍模式：約50μA（輕載時進入跳躍，降低待機功耗）

參考電壓

VREF（FB引腳參考電壓）：0.6V ±1.5%

輸出電壓精度

±1.5%（在25°C時）

過流保護閾值

典型值：10A（電流檢測點為低側MOSFET電流，經過一次修正）

過溫保護閾值

典型值：150°C ±15°C

切換模式

恒開通時間（COT）控制
強制PWM模式/脈沖跳躍模式可選

封裝形式

12-PowerVFQFN，封裝尺寸：2mm × 3mm × 0.95mm

工作溫度范圍

典型：–40°C 至 +125°C（結溫）

效率

輸入12V，輸出5V，負載5A時效率可達93%
輸入12V，輸出1.2V，負載8A時效率可達95%

這些參數指標在實際設計中會受到外部布局、PCB散熱、元器件選擇等因素影響。因此，在設計時應綜合考慮輸入輸出電壓范圍、輸出電流需求、散熱條件、效率目標等，合理選擇電感、電容及布線方式，以充分發揮MP8759的性能優勢。

六、MP8759的外圍電路設計

在實際應用中，合理設計MP8759的外圍電路不僅能保證穩定性和可靠性，還能最大化芯片的效率與性能。以下從輸入電容、輸出電感與電容、反饋網絡、自舉電路、PCB布局等角度進行詳細說明。

輸入電容設計
MP8759對輸入電源品質要求較高，尤其在500kHz至1MHz的開關頻率范圍內，輸入電容需能夠有效濾除高頻開關噪聲與瞬態電流。在輸入電容選型上，通常采用組合方案，即在靠近VIN引腳位置放置一只10μF至22μF的陶瓷電容（X5R或X7R，以保證溫度穩定性和容值穩定）用于濾除中低頻噪聲，再并聯一只0.1μF至0.47μF的小容量陶瓷電容用于抑制高頻尖峰。輸入電容的耐壓應選擇至少35V或更高，以保證在26V輸入的情況下具備足夠裕度。
輸出電感與輸出電容設計

需求：電容需具備足夠的容值和低等效串聯電阻（ESR），以保證輸出電壓紋波和瞬態響應性能。
選型：推薦在輸出端并聯一只10μF至22μF的陶瓷電容（電壓等級依據輸出電壓，一般選擇6.3V至10V以上的電容），再并聯一只22μF至47μF的鉭電容或固態電容，以提升中低頻濾波性能。所選陶瓷電容應為X5R或X7R材質，電容衰減特性較小。

需求：在700kHz左右的開關頻率下，輸出電感需提供合適的電感量與電流承載能力，以實現所需的輸出電流和紋波電流指標。
選型：推薦電感值一般在0.47μH至1.2μH范圍，電感飽和電流需大于或等于輸出峰值電流（即≥10A）。常見選擇如：0.68μH、1.0μH的高飽和電流功率電感。電感直流電阻（DCR）越低，對效率提升越有幫助。

輸出電感
輸出電容

反饋電阻網絡設計
MP8759通過FB引腳檢測輸出電壓與0.6V內部參考進行比較，根據反饋電阻比來設定輸出電壓。常見輸出電壓設定公式如下：
$V_{ ext{OUT}} = 0.6V imes left(1 + frac{R_{ ext{TOP}}}{R_{ ext{BOTTOM}}} ight)$ VOUT=0.6V×(1+RBOTTOMRTOP)
其中R_TOP連接在輸出與FB之間，R_BOTTOM連接在FB與地之間。為保證穩定性與溫度特性，建議選擇溫度系數為±1%或±0.5%的金屬膜電阻；R_BOTTOM一般選在10kΩ至20kΩ范圍，以兼顧分壓精度與FB端電流影響。若需要實現“軟啟動”、“輸出電壓跟蹤”或“功率路徑切換”等功能，可在反饋網絡中并聯外部開關或電阻分組。
自舉電容與BOOT引腳設計
MP8759在高側MOSFET驅動時，需要自舉電容為門極提供高于輸入電壓的驅動電壓。典型自舉電容為0.01μF至0.1μF的耐壓電容（50V），陶瓷或薄膜電容皆可。自舉電路一般連接方式如下：BOOT引腳通過一只自舉二極管與輸入VIN相連，同時并聯一個電容至SW引腳。需保證自舉電容與BOOT引腳連接線盡量短，以減小寄生電感與寄生電阻帶來的損耗與振鈴。
使能與模式選擇電路

使能（EN）端：通常直接與Vin相連，通過輸入電壓上電后自動使能；若需要外部邏輯控制，可在EN端串聯一個上拉電阻至輸入電源，或通過MCU GPIO驅動EN，實現系統級控制。
模式（MODE）端：可根據設計需求，將其接地（選擇脈沖跳躍輕載模式，節省輕載功耗）或接高電平（強制PWM模式，獲得更低紋波）；若需動態切換，可通過MCU控制電平。

電源良好（PG）監測電路
PG引腳為開漏輸出，僅提供低電平或高阻狀態，因此必須外接一個上拉電阻（典型10kΩ至47kΩ）至外部參考電壓（如3.3V或5V），以拉起PG輸出。當輸出電壓達到設定值85%以上時，PG輸出高電平，否則拉低，可用于系統電源管理或指示LED。
PCB布局與走線注意事項
為了確保高效率與良好的EMI性能，需要在PCB設計時遵循以下原則：

開關回路最短：SW、HS-FET、LS-FET與電感、電容之間的回路應盡可能短且寬，降低寄生電感與寄生電阻。
地層分割：將AGND與PGND在芯片底部合并，并在芯片旁設過孔將兩者在底層匯聚，確保模擬地與功率地分開，避免噪聲回流至FB、COMP等敏感節點。
輸入電容放置：輸入電容應盡量靠近VIN與PGND引腳放置，以形成低阻低感的高頻旁路路徑。
輸出電容和電感放置：輸出電感與輸出電容盡量靠近芯片SW與FB引腳擺放，以保證采樣電壓準確并減少紋波。
自舉電容與BOOT走線：自舉電容應緊貼芯片BOOT與SW引腳走線，避免跨過噪聲敏感區。
熱散設計：12-PowerVFQFN封裝具有底部散熱PAD，可通過在底層加大銅箔面積并打通過孔至散熱層，以提高PCB散熱能力。

七、MP8759的控制與調節策略
MP8759內部采用恒開通時間（COT）控制技術，其特點是在每個開關周期中對高側MOSFET的導通時間進行固定設定，然后依據反饋電壓實現對導通與關斷時機的快速調整。相較于傳統電壓模式（Voltage Mode）或電流模式（Current Mode）控制，COT具有以下優勢：

瞬態響應快
恒定導通時間使環路在負載變化、輸入電壓變化時能夠快速做出響應，不需要復雜的外部補償網絡，大幅縮短環路的調整時間。例如，當負載瞬時增大時，輸出電壓下降，使得FB電壓快速低于0.6V閾值，下一開關周期立即開啟高側MOSFET，增加電感電流以補償輸出，整個轉換器能夠在幾百納秒至微秒級別內完成調整。
簡化補償設計
由于采用基于采樣輸出電壓與反饋參考的直接比較方式，無需像電流模式或電壓模式那樣外加誤差放大器與補償網絡，減少了PCB元件數量以及設計難度，提高設計一致性。設計工程師只需配置合適的電感值與輸出電容即可獲得相對穩定的環路。
負載依賴性小
在不同負載條件下，COT控制方式保持恒定的導通時間，使輸出紋波頻率相對穩定，不會因負載電流大小而導致頻率大幅波動，這對電磁兼容（EMC）設計更為有利。
輕載與重載模式切換
MP8759具有MODE引腳，用于動態選擇輕載脈沖跳躍模式或強制PWM模式：

脈沖跳躍（Pulse-Skipping）模式：當負載較輕或無負載時，若將MODE接地，芯片僅在輸出電壓低于設定值時才進行短暫的脈沖導通，以維持輸出電壓，減少不必要的開關損耗。此時平均頻率顯著降低，待機電流可減少到數十微安。
強制PWM模式：將MODE拉高后，MP8759在任何負載條件下均以固定周期進行開關操作，使輸出紋波電壓的頻譜更加集中，有利于濾波器設計與EMC測試，但在輕載時效率較脈沖跳躍模式略低。設計者可根據應用需求，通過GPIO或施加脈沖信號動態切換兩種模式。

過載與短路保護策略
MP8759內部集成過流檢測電路，通過采樣低側MOSFET電阻上的電流，并與內部閾值進行比較。當輸出電流超過設定閾值（約10A）時，立即關閉高側MOSFET進入保護，持續時間由內部邏輯控制，防止芯片與外部器件過熱或損毀。設計時建議在低側與高側之間增加一個電流檢測電阻，以獲得更準確的電流采樣，必要時可使用外部電流檢測芯片進行輔助過流檢測與控制。
熱保護機制
為保證在高環境溫度或高功耗條件下系統安全運行，MP8759在內部集成了熱關斷保護（Thermal Shutdown）模塊。當芯片內部溫度超過約150°C時，觸發熱關斷，關閉高側MOSFET；待內部溫度回落到安全范圍后，自動重新開啟，周期性嘗試恢復工作。設計時需注意散熱，對PCB布局進行合理的銅箔鋪設與過孔散熱，并在需要時增加散熱片或風道，以保證芯片正常工作于額定環境溫度范圍內。

八、MP8759的應用領域
得益于其寬輸入范圍、高輸出電流、高效率、小體積等特點，MP8759在多個行業和場景中得到廣泛應用，主要包括但不限于以下幾類：

通信設備
在基站、交換機、路由器、光纖網絡終端等通信設備中，需要將輸入電壓（如48V、24V或12V）轉換為各類核心芯片所需的1.0V、1.2V、1.8V、2.5V、3.3V等多路電壓，MP8759可作為主力降壓方案。其高效率與快速瞬態響應保障通信鏈路穩定性與低功耗運維。
服務器與存儲
數據中心服務器、云計算節點及存儲設備中，各種處理器、FPGA、ASIC及高速存儲模塊對電源的瞬態響應與低紋波要求極高。MP8759提供8A持續電流，并可并聯多顆實現更高電流輸出，滿足高性能計算平臺的電源需求。
工控與自動化
工業自動化設備、PLC、工業PC、傳感器與執行器常從24V或12V電源獲取直流電壓，MP8759可將這些電壓高效降壓為5V、3.3V或更低電壓，驅動MCU、通信模塊、驅動芯片等。優異的EMI特性使其輕松通過工業級EMC測試。
電動工具與便攜設備
在電動工具（如充電鉆、割草機）以及便攜式醫療設備、電動自行車控制器等領域，輸入電壓范圍常覆蓋12V至24V，且需提供大電流輸出。MP8759小體積并具備軟啟動與過載保護功能，能夠有效滿足此類應用對電源體積緊湊、高效率、高可靠性的需求。
汽車電子
雖然MP8759本身未專門針對汽車級別進行AEC-Q100認證，但其寬輸入電壓特性（支持最高26V輸入）使其可應用于車載通信模塊、車載娛樂系統、攝像頭控制單元等非關鍵安全部件的電源設計。若需滿足車規級需求，可選擇MPS旗下經汽車級認證的同步降壓系列產品。
消費電子
在筆記本電腦、平板電腦、顯示器、機頂盒等消費電子設備中，MP8759憑借小尺寸與高效能，能夠為各類CPU、GPU、音頻解碼器、圖像處理器等芯片供電。其輕載跳躍模式在待機狀態下有效降低功耗，延長設備續航。

九、MP8759的性能優勢與同類產品比較
在市場上，與MP8759定位相近的，同為8A級同步降壓轉換器的器件不少。以下從效率、體積、外圍器件數量、待機電流、功能集成度等幾個方面，與部分同類器件進行橫向比較，以幫助設計人員更好地理解MP8759的優勢所在。

與傳統分立式MOSFET方案相比

傳統方案需外部選用高側與低側MOSFET、驅動IC、肖特基二極管等器件，元器件數量多，設計復雜度高。
MP8759內部集成高性能MOSFET與驅動電路，僅需電感、電容與少量電阻，即可組成降壓模塊；體積更小，設計更簡潔，開發周期大大縮短。

與市場上同規格集成化降壓IC對比

車規級IC需滿足AEC-Q100 Grade 1標準，MP8759未進行汽車級認證；若對車規級要求不高，可優先考慮MP8759。
散熱與效率：GHI890可能略優于MP8759，但體積與成本也相對更高；MP8759在通用級應用中表現出色。

輸入范圍：若ABC1234輸入范圍僅支持3.5V至18V，MP8759支持4.5V至26V，能覆蓋更多應用場合。
開關頻率：ABC1234頻率通常在500kHz~1MHz之間；MP8759典型700kHz，頻率自動調節更靈活。
待機電流：若ABC1234輕載待機電流約200μA，MP8759脈沖跳躍模式下待機電流僅約50μA，系統在待機狀態更省電。
外圍元件：ABC1234或許需要外部補償電容與補償電阻，增加設計復雜度；MP8759無需外部補償僅需選擇合適的電感與輸出電容。

與某品牌8A級降壓IC（如XYZ廠商ABC1234）比較：
與某品牌車規級8A降壓IC（如DEF廠商GHI890）比較：

與MPS自家其他系列產品對比

MP8761（8A, 18V）：MP8761最大輸入電壓僅18V，適用于12V系統；而MP8759最大輸入電壓26V，能夠在24V或更高電壓系統使用。
MP8756（6A, 26V）：MP8756最大輸出電流僅6A；MP8759輸出電流可達8A，適合更高功率需求。

Thermal Performance（熱性能）

由于MP8759內部MOSFET導通電阻低（HS：8mΩ，LS：6mΩ），在中高負載時效率更高，發熱更低，降低了散熱設計需求。
相比同功率級別其他IC，MP8759在相同負載條件下結溫更低，保證更長壽命與更高可靠性。

綜合成本

MP8759整體方案成本較為經濟：元器件成本主要是芯片本身與電感、電容；與分立方案相比，物料與設計成本具備明顯優勢；與部分競品IC相比，性價比突出。

綜上可見，MP8759憑借寬輸入范圍、高效率、低待機電流、簡單外圍、集成度高及成本適中等多重優勢，使其在中高功率、多輸入場合的降壓設計中具備顯著競爭力。

十、MP8759的設計案例與典型電路
為了更加直觀地展現MP8759在實際設計中的應用，下面以一個典型輸入12V，輸出5V/5A的設計為例，闡述關鍵元件選型、公式計算與布局建議。

需求與參數設定

輸入電壓：12V（穩壓電源或電池組）
輸出電壓：5V
輸出電流：最大5A，留有一定裕度（MP8759可提供8A持續輸出）
工作溫度：–40°C至85°C
效率目標：≥90%

反饋電阻計算
輸出電壓與反饋參考電壓（0.6V）關系：
$5V = 0.6V imes left(1 + frac{R_{ ext{TOP}}}{R_{ ext{BOTTOM}}} ight)$ 5V=0.6V×(1+RBOTTOMRTOP)
令R_BOTTOM = 10kΩ，則：
$1 + frac{R_{ ext{TOP}}}{10kΩ} = frac{5V}{0.6V} = 8.333$ 1+10kΩRTOP=0.6V5V=8.333
$frac{R_{ ext{TOP}}}{10kΩ} = 7.333$ 10kΩRTOP=7.333
$R_{ ext{TOP}} = 73.33kΩ$ RTOP=73.33kΩ
取標準阻值R_TOP = 75kΩ（0.6%誤差），R_BOTTOM = 10kΩ，兩者組合輸出電壓誤差約為 ±1.5%。
輸出電感選型
目標開關頻率約700kHz，輸出電流取最大5A，假設需要電感不出現過度飽和且紋波電流控制在約20%輸出電流（即1A峰-峰）。因此，根據公式：
$Delta I_{L} = frac{(V_{IN} - V_{OUT}) imes D}{L imes f_{SW}}$ ΔIL=L×fSW(VIN?VOUT)×D
其中D為占空比，近似D = V_OUT/V_IN = 5/12 ≈ 0.417；f_SW = 700kHz；設ΔI_L = 1A，則：
$L = frac{(12V - 5V) imes 0.417}{1A imes 700kHz} ≈ frac{7V imes 0.417}{700kHz} = frac{2.919V}{700kHz} ≈ 4.17μH$ L=1A×700kHz(12V?5V)×0.417≈700kHz7V×0.417=700kHz2.919V≈4.17μH
由于該數值較大，一般工程上會適當降低電感值并接受稍高電流紋波。若選用1.0μH電感，則：
$Delta I_{L} = frac{7V imes 0.417}{1.0μH imes 700kHz} ≈ 4.17A$ ΔIL=1.0μH×700kHz7V×0.417≈4.17A
4.17A的電感峰-峰紋波較大，但在8A輸出時還可接受，且可通過后續輸出電容與布局優化降低輸出紋波。若要求紋波電流小于1.2A，可選用3.3μH電感，但磁芯體積與成本較高。綜合考慮，可選用1.0μH、飽和電流≥10A、DCR≤5mΩ的功率電感，并通過并聯足夠的輸出電容降低電壓紋波。
輸出電容選型

ESR項：4.17A × 2.5mΩ ≈ 10.4mV（峰-峰）
電容項：4.17A / (8 × 144μF × 700kHz) ≈ 4.17 / (8 × 0.000144 × 700000) ≈ 6.49mV（峰-峰）
總紋波：≈ 16.9mV（峰-峰），滿足大多數5V/5A電源需求。

輸出電容需滿足紋波電壓與瞬態性能，其中陶瓷電容放置在靠近芯片F(xiàn)B和電感輸出端處，提供高頻濾波；鉭電容或固態聚合物電容放置于外圍，提供中低頻儲能。
選型方案：并聯兩只22μF/10V X5R陶瓷電容（如0805封裝）、并聯一只100μF/10V固態電解電容，以保證當負載突變時能夠快速響應并抑制輸出電壓下陷。
輸出紋波電壓計算（粗略）：
$Delta V_{OUT} = Delta I_{L} imes left(frac{ESR}{2} ight) + frac{Delta I_{L}}{8 imes C imes f_{SW}}$ ΔVOUT=ΔIL×(2ESR)+8×C×fSWΔIL
取ESR合并后約5mΩ，ΔI_L ≈4.17A，C_total ≈ (2 × 22μF + 100μF) ≈ 144μF，則：

輸入電容放置

在VIN與PGND之間放置一只22μF/35V X5R陶瓷電容，旁邊并聯一只0.1μF/50V陶瓷電容，以濾除高頻開關噪聲。
兩只電容應盡量靠近芯片VIN與PGND引腳放置，使回流路徑短且面積小。

自舉電容與肖特基二極管

選擇一只0.047μF/50V的X5R陶瓷電容作為自舉電容，連接在BOOT與SW引腳之間。
自舉二極管選用耐壓30V以上、快速恢復肖特基二極管（如SS14），連接在VIN與BOOT引腳之間，負責給BOOT電容充電。

熱設計與散熱布局

12-PowerVFQFN封裝底部有熱沉Pad，應在PCB底層將該Pad打通大面積的散熱銅箔，并通過多顆大直徑通孔與多個散熱層相連，形成熱沉網絡。
在功率電感與芯片周圍保持足夠空氣對流空間，必要時可增加散熱片或風扇。

PCB走線與布局示意

開關節點（SW、PHASE）走線：短且寬，連接電感與輸出電容。
輸入旁路網絡：VIN與PGND直接連接陶瓷電容，盡可能靠近芯片引腳。
反饋網絡：R_TOP、R_BOTTOM走線盡量靠近FB端，并避開高頻噪聲區。
地平面規劃：AGND與PGND應在芯片底部匯合，盡快與大面積地平面相連；敏感信號地（FB、EN、PG）應盡量遠離高頻噪聲源。
自舉電路走線：BOOT與自舉電容盡量靠近芯片連接，減少寄生感阻。

典型電路圖示

in ---+-----+----------------------+----------------+
       |     |                      |                |
       |    C1=22μF                |               R_TOP=75kΩ
      D1(SS14)                 +---+---+             |
       |   |                    |  MP8759 |-----+--- FB 引腳
      Vcc  +--+ C2=0.1μF       +-|12QFN  |     |
       |   | Boot Cap=0.047μF  |  芯片  |     R_BOTTOM=10kΩ
      EN   | SW▲           GND-|引腳   |     |
       |   |                +--+引出腳|     |
PG (開漏)  GND             |  AGND      |    GND
                              PGND    |
                                |     |
                           L1=1μH  C3=22μF || C4=22μF || C5=100μF
                                |     +----+----+------+
                                v      輔助鉭或固態電容
                              Vout=5V

其中，C1、C2為輸入濾波，D1與BootCap構成自舉電路，L1為功率電感，C3、C4、C5為輸出濾波電容，R_TOP與R_BOTTOM構成反饋分壓。EN端可直接連接Vin，通過上電使能；PG外接10kΩ上拉至系統邏輯電壓，用于輸出電源良好指示。

通過上述元件選型與布局示例，可幫助設計人員快速搭建一個輸入12V輸出5V/5A的MP8759降壓方案，并根據實際需求調整參數。

十一、MP8759的應用案例分析
為了更好地理解MP8759在不同場景下的實際表現，下面以三個典型應用案例進行分析：通信基站電源、工業自動化模塊電源以及便攜式醫療設備電源。

通信基站電源

由于基站功率較高，且需要長時間穩定工作，設計時需選用多個MP8759并聯或配合多相方案，實現更高輸出電流與更低紋波。同相位多路并聯需要在引腳、相位與補償策略上進行相應調整。
高頻噪聲對射頻模塊影響較大，因此需在輸入端與輸出端設置足夠的濾波與屏蔽，遵循嚴格的PCB分區設計，將開關噪聲源與敏感射頻路徑隔離。
由于工作環境溫度較高，需要在基板上鋪設大面積散熱銅箔，并增加風扇或散熱片，確保MP8759穩定工作。

應用背景：現代通信基站中，基帶處理單元（BBU）或射頻模塊需要多路電壓，如1.2V、1.8V、3.3V、5V等。輸入通常為48V直流，經過前級降壓至12V或24V后，再由MP8759等同步降壓模塊供給各次級。
設計要點：
性能評價：在輸入48V先降至24V，再通過兩顆并聯的MP8759將24V降至5V輸出用于驅動幾路負載時，典型效率可達90%以上，負載瞬態響應優異，符合基站對于穩態與瞬態性能的嚴苛要求。

工業自動化模塊電源

需在PCB上進行EMI分區，將輸入線路濾波與開關電源區隔開，使用共模電感與差模電容對輸入進行濾波；輸出端也需設置LC濾波器以滿足工業EMI標準。
采用MODE引腳配置脈沖跳躍模式，以在輕載或待機時減少噪聲；在關鍵運行狀態下可切換至強制PWM模式，保持輸出紋波頻率穩定，并利于EMI濾波器設計。
強制采用高溫環境下耐溫性能優異的陶瓷電容與低DCR電感，確保長期穩定運行。散熱設計方面，在底層鋪設大面積銅箔并添加熱過孔，以提高散熱能力。

應用背景：PLC控制模塊、工業以太網交換機、伺服驅動等工業自動化設備通常工作在24V直流總線下，需要產生5V或3.3V供給邏輯與接口芯片。此類應用對抗干擾能力與EMC指標要求較高，且需經受寬溫度范圍的考驗。
設計要點：
性能評價：在工業級測試環境下，MP8759能夠穩定工作于–40°C至+85°C范圍，對電壓瞬變與輸出負載變化具有出色的抑制能力，滿足工業4.0、高速通信與伺服控制對電源品質的要求。

便攜式醫療設備電源

由于空間受限，必須采用小尺寸、高效能降壓方案。MP8759的2mm×3mm QFN封裝加之高達8A的持續輸出，能夠在狹小空間內實現大電流供給。
為減少噪聲對測量精度的影響，需要在輸出濾波端級聯多個低ESR陶瓷電容與π型濾波器，以極大壓低開關紋波與高頻噪聲。
采用脈沖跳躍模式以在低功耗待機或輕載模式下降低功耗，配合待機管理電路，使整機待機電流維持在微安級。
由于涉及人體使用，需要選用醫療級元器件并進行嚴格的電氣隔離與抗漏電保護設計。MP8759需與隔離型驅動或DC-DC隔離模塊配合使用，以保證患者安全。

應用背景：手持式超聲儀、便攜式心電監護儀等醫療設備對電源噪聲與紋波要求極高，且需實現長時間續航與高可靠性。
設計要點：
性能評價：在典型便攜醫療場景中，MP8759與適當?shù)母綦x與濾波方案組合，可實現超過90%的轉換效率，同時滿足輸出電壓穩定性和低紋波電流需求，保證測量數據的準確性與設備長時間可靠運行。

十二、MP8759的設計注意事項與常見問題
在將MP8759應用于實際產品中時，常會遇到一些設計細節與故障排查問題。以下匯總常見注意事項與對應的排查思路，幫助設計人員快速解決問題，提高設計效率。

輸出電壓不足或不穩定

確認反饋電阻數值與連接，使用萬用表測量FB引腳電壓是否接近0.6V；
將FB引腳走線盡量靠近芯片，并添加適量的地平面屏蔽；
更換輸出電感為額定電流更高、磁芯材質更好的型號；
檢查輸入電壓與EN引腳電平，確保超過UVLO與EN閾值；
嘗試將MODE設置為強制PWM模式，觀察輸出是否穩定；

反饋電阻計算或連接錯誤，導致反饋電壓偏離設定值；
FB引腳周圍布線長度過長，受到開關噪聲干擾；
輸出電感飽和，無法維持穩定電感量；
輸入電壓過低或EN引腳未完全拉高；
MODE引腳設置不當，導致輕載時PWM停止，引起輸出抖動。

可能原因：
排查建議：

過熱與散熱不足

在PCB底層與內部增加過孔，通過多層銅箔將熱量導至其他層，以增大散熱面積；
選用低DCR的功率電感與低ESR的輸出電容；
測量芯片溫度，確認是否超過額定結溫，如有必要在芯片頂部加裝散熱片或風扇；
檢查電流是否超出8A持續輸出，減少輸出負載或并聯多顆芯片分擔；

PCB未充分考慮熱設計，散熱銅面積過??；
電感或輸出電容ESR過高，導致熱損耗集中；
輸入輸出電流遠超設計值，產生過高功耗；
器件選擇不當，如選用RDS(ON)較高的替代型號；

可能原因：
排查建議：

開關噪聲與EMI干擾

確保SW、BOOT、PHASE等開關節點走線盡可能短且寬；
在輸入端加裝漏感或LC濾波器；在輸出端增加π型濾波或共模電感；
在自舉電容引腳附近加小電感或RC吸收網絡，抑制振鈴；
在器件四周劃分開關區與模擬區，敏感信號線與噪聲信號線分離；

PCB布局開關節點走線過長、回流路徑不合理；
輸入與輸出濾波網絡設計欠佳，導致高頻噪聲泄露；
自舉電容與二極管走線不緊湊，引起振鈴與輻射；
沒有在輸出端增加足夠的LC濾波或EMI濾波器。

可能原因：
排查建議：

過流保護頻繁觸發

檢查輸出回路是否存在短路或負載異常；
在輸出端串聯限流電阻或使用軟啟動電路，限制浪涌電流；
驗證環境溫度是否過高，降低工作溫度或改進散熱；
如確實需要更高峰值電流，可并聯兩顆MP8759或選用8A及以上更大電流等級芯片；

輸出過載或短路；
低側MOSFET溫度過高，電阻增大，電流檢測誤差；
外部浪涌電流過大，例如電容過度充電瞬時峰值；

可能原因：
排查建議：

使能與電源良好（PG）異常

確認EN引腳是否接至正確電源或控制信號，測量EN電平是否高于1.2V；
給PG引腳連接適當阻值（10kΩ至47kΩ）的上拉電阻至系統邏輯電源；
測量輸出電壓，驗證其是否已達到85%以上，確保PG狀態正確反饋；

EN引腳電平未達到閾值，芯片未進入正常工作狀態；
PG引腳外部上拉未連接或上拉電阻過大，導致PG無法拉高；
PG閾值與實際輸出電壓偏差，觸發時機不準確；

可能原因：
排查建議：

通過以上注意事項與排查思路，可以在設計與調試過程中快速定位問題，提高效率和產品可靠性。

十三、MP8759與系統級電源管理的集成
在一些復雜系統中，單顆MP8759往往需要與其他電源管理芯片（PMIC）、冗余電源切換方案、以及數字電源監控與管理單元（DPM）協同工作，從而構建一個具備多路輸出、可編程、可監控的電源系統。以下介紹幾種常見的系統級集成方案，以幫助工程師進行更高層次的電源架構設計。

多路并聯與輸出分配

多相并聯方案：當單顆MP8759無法滿足系統輸出電流需求時，可采用兩到四顆MP8759并聯，將其同步工作，實現多相并聯。多相并聯可以實現更快的瞬態響應，更低的輸出紋波，以及更高的整體效率。具體做法是將各顆芯片的EN、MODE、PG引腳并聯，并將各自的PHASE節點分配合理的相位，使得開關相位差分布均勻。例如，兩相并聯可使相位差90°，四相并聯可使相位差45°，以減少輸入與輸出紋波。
多路分壓方案：在需要多路不同輸出電壓的場合，可采用一顆主控MP8759生成主輸出，再通過LDO或其他降壓芯片生成次級電壓。此種方案能夠保持主降壓環節高效率，同時次級電壓在輕負載或噪聲敏感場合下可使用LDO實現低紋波與低噪聲。

配合PMIC與數字電源管理

在高端服務器、通信核心設備等場合，常見將MP8759作為分布式電源模塊（Point-of-Load，POL）與更高層次的PMIC相結合。PMIC負責提供系統主控電壓（如1.8V、2.5V）以及多個可編程輸出；MP8759則用于提供大電流、低壓差（LDO無法高效工作的區域）的降壓通道。
數字電源管理單元（Digital Power Management Unit，DPM）可通過I2C或SMBus對PMIC與外部降壓模塊進行監控與配置，如在線測量輸出電壓、電流、溫度，實時調整輸出，并在異常時通過數字信號關閉輸出或改變模式，實現系統級電源管理。

冗余與熱插拔設計

在通信機架或服務器機箱中，為保證系統冗余，可設計多路輸入電源（如A路和B路電源）。若一條輸入電源故障，可通過OR-ing二極管或理想二極管控制器自動切換至另一條供電路徑，保持輸出不間斷。MP8759可與理想二極管控制IC、負載開關IC配合，實現冗余電源切換與過載保護功能。
對于支持熱插拔的系統，需在MP8759輸入端添加軟啟動電路與電流限制電路，防止在插拔過程中產生浪涌電流和電壓尖峰影響系統穩定。同時在外部設置TVS二極管或浪涌吸收電路，保護MP8759和后端負載免受沖擊電壓影響。

電池供電場合

在UPS、電池備份系統或移動電源等應用時，需要將電池（如12V或24V）電壓降至系統工作電壓（如5V、3.3V）。MP8759在寬輸入范圍（4.5V至26V）下都能穩定工作，非常適合此類場合。
為延長電池壽命與實現恒流恒壓充電，可將MP8759與專用充電管理芯片結合：充電管理芯片輸出恒壓或恒流至電池，MP8759將電池電壓穩定降至系統所需電壓，二者配合可實現整個電源系統的高效管理與保護。

通過上述集成策略，MP8759不僅能作為單顆降壓模塊使用，還能在更復雜的系統級電源架構中發揮重要作用，為整機提供可擴展、高效、可靠的電源解決方案。

十四、常見問題與解答

問：MP8759是否支持自動頻率調節（自動自適應頻率）？
答：MP8759采用恒開通時間（COT）控制方式，因此在不同負載條件下開關頻率會根據占空比自動微調，但并非嚴格意義上的固定頻率模式。其典型開關頻率約為700kHz，但在滿載與輕載時會有所偏移，以實現最佳效率與瞬態響應。
問：如果要獲得更低輸出紋波，應該如何優化？
答：首先可選擇更大的輸出電感值（如1.5μH~2.2μH），降低電感電流紋波，但需要兼顧電感飽和與體積；其次可以并聯更多低ESR的陶瓷電容，進一步降低電容紋波；同時可在輸出端添加一個RC或LC二階濾波器，但會犧牲部分動態響應速度。
問：MP8759的輕載效率為何比強制PWM模式低？
答：因為強制PWM模式下芯片以固定周期進行開關，占空比即使在輕載時也維持一定寬度，而脈沖跳躍模式會根據輸出需求跳過一些開關周期，從而降低導通與開關損耗，提高輕載效率。如果在強制PWM模式下，芯片一直保持高切換頻率，導致輕載時開關損耗相對較大，效率下降。
問：如何實現多顆MP8759并聯以獲得更高輸出功率？
答：可采用多相并聯方式，通過將各個芯片的PHASE節點相位差分布相等，例如兩顆相位差90°、三顆相位差120°、四顆相位差45°，從而減小輸入與輸出紋波。在并聯設計中，需要將EN、MODE引腳并聯，并保持反饋網絡一致；如需獨立反饋，可將每顆芯片的反饋網絡分別設置，但輸出點需并聯，保證均流。
問：當輸入電壓突然斷電后再恢復，如何避免輸出電壓過沖？
答：在輸入斷電恢復過程中，輸出電容可能通過寄生二極管或其他路徑向芯片反饋，導致FB電壓高于0.6V，出現MOSFET誤通，產生過沖?？梢栽谳敵雠cFB之間串聯一個小阻值電阻，或在FB與地之間并聯一個肖特基二極管，使FB電壓不會超過參考值，防止過沖。
問：MP8759適合單電源系統還是多電源系統？
答：MP8759輸入范圍寬（4.5V~26V），可滿足單一電源系統（如12V或24V）的需求，也可作為次級降壓模塊接在其他電源管理IC或隔離模塊之后，實現多級電源架構。其優勢在于靈活性強，適合各種場合下的降壓轉換。

十五、總結
MP8759作為Monolithic Power Systems推出的一款高集成度、高效率、高電流輸出的同步降壓轉換器，憑借其寬輸入電壓范圍（4.5V至26V）、持續8A輸出電流能力、高達95%的轉換效率、低待機電流、完善的保護功能以及僅需少量外圍器件的優勢，已經在通信、工控、消費電子、汽車電子等多種領域獲得廣泛應用。本文從MP8759的概述、主要特點、引腳功能、工作原理、關鍵參數、外圍電路設計、控制策略、應用領域、性能優勢比較、設計案例、系統集成方案、常見問題與解答等方面進行了全面、深入的介紹，旨在為電子設計工程師與技術人員提供一份詳盡的技術參考。

在實際設計中，合理選擇電感、電容與布局方式，配合正確的反饋與自舉電路設計，可以充分發揮MP8759的性能優勢，實現對各種電源需求的高效降壓轉換。同時，通過并聯或多相并聯、與PMIC或數字電源管理單元集成，MP8759能夠作為系統級電源架構的重要組成部分，為復雜應用場景提供穩定、可靠的電源保障。

希望本文對MP8759的各方面內容進行了翔實且易于理解的闡述，幫助讀者更好地掌握該器件的設計要點與應用技巧，提升電源設計效率，打造更高性能、更可靠的電子系統。若需進一步深入研究，可參考MP8759官方資料與應用手冊，結合實際測試數據進行優化調整。祝各位在電源設計領域取得更大成功！
