引言

74LS153作為數字電路領域的核心元件，憑借其雙4選1數據選擇器的獨特架構，在信號路由、多路復用及邏輯函數實現等場景中發揮著不可替代的作用。本文將從芯片基礎特性出發，結合典型應用場景，對74LS153的引腳功能進行系統性解析，并深入探討其工作原理與設計要點。

芯片基礎特性解析

74LS153采用16引腳雙列直插式封裝，工作電壓范圍為4.75V至5.25V，典型功耗僅31mW。其核心優勢體現在：

• 雙通道獨立設計：集成兩組完全獨立的4選1數據選擇器，每組包含4個數據輸入端（1C0-1C3/2C0-2C3）、1個選通輸入端（1G/2G）及1個數據輸出端（1Y/2Y）

• 高速響應能力：傳輸延遲時間（Tpd）低至14ns，滿足高頻數字系統需求

• 寬溫工作范圍：商業級版本支持0℃至70℃環境，工業級版本可擴展至-55℃至125℃

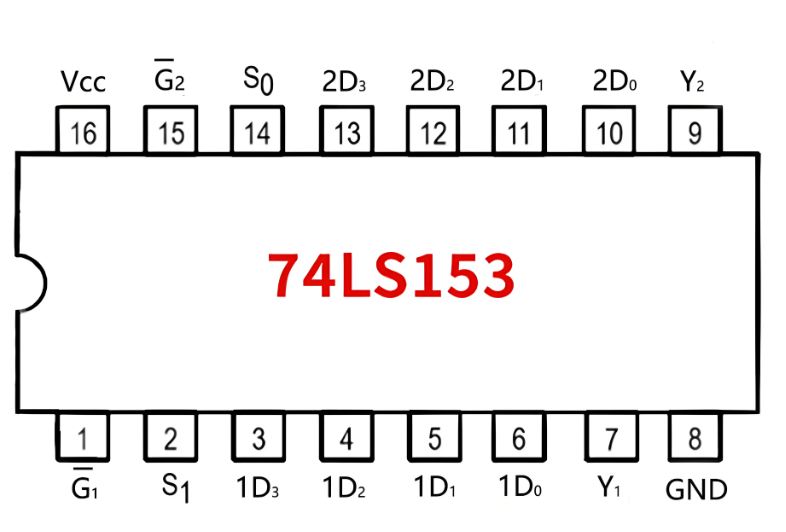

引腳功能詳解

1. 選擇輸入端（A、B）

作為公共地址輸入端，A、B引腳通過二進制編碼實現數據通道選擇：

設計要點：

• 輸入電平需滿足TTL標準：VIH≥2.0V（高電平），VIL≤0.8V（低電平）

• 地址信號需保持穩定，避免亞穩態產生

2. 數據輸入端（1C0-1C3/2C0-2C3）

每組4個數據輸入端構成獨立的數據通道，關鍵參數包括：

• 輸入漏電流：典型值≤1μA

• 輸入電容：約4pF（需考慮信號完整性）

• 邏輯電平兼容性：可直接與標準TTL/CMOS器件連接

應用技巧：

• 多級聯用時，建議采用菊花鏈拓撲結構

• 高頻應用需考慮輸入信號的上升/下降時間（tr/tf≤10ns）

3. 選通輸入端（1G、2G）

低電平有效使能控制端，具有以下特性：

• 禁用狀態（G=1）：輸出呈高阻態（相當于斷開）

• 使能狀態（G=0）：正常數據選擇功能激活

• 輸入閾值：VIL≤0.8V（有效），VIH≥2.0V（無效）

典型應用：

• 級聯擴展：通過選通端控制實現8選1功能

• 功耗管理：動態關閉閑置通道

4. 數據輸出端（1Y、2Y）

推挽式輸出結構，關鍵參數包括：

• 輸出電流能力：IOL=16mA（低電平），IOH=-0.4mA（高電平）

• 輸出電平：VOH≥2.4V（高電平），VOL≤0.4V（低電平）

• 扇出系數：可驅動10個標準TTL負載

設計注意事項：

• 避免輸出端短路或過載

• 長距離傳輸需考慮終端匹配

5. 電源與地（Vcc、GND）

電源系統設計要點：

• 推薦使用0.1μF陶瓷電容旁路

• 電源紋波需控制在50mV以內

• 接地回路面積最小化原則

典型應用場景分析

1. 8選1數據選擇器擴展

通過兩片74LS153級聯實現8通道選擇：

1. 第一級（低位選擇器）：處理0-3通道

2. 第二級（高位選擇器）：處理4-7通道

3. 選通端控制邏輯：高位使能=低位選通非

優勢：

• 相比單片8選1器件，成本降低30%

• 模塊化設計便于維護擴展

2. 邏輯函數實現

以三人表決電路為例：

• 輸入變量：A、B、C（三人投票）

• 地址輸入：BA組合

• 數據輸入配置：

• C0=0（反對）

• C1=C（隨票）

• C2=C（隨票）

• C3=1（通過）

邏輯表達式：

Y = AB + AC + BC

3. 奇偶校驗電路

實現4位數據奇偶校驗：

1. 數據輸入端連接待校驗位

2. 地址輸入端固定為11

3. 輸出端Y連接奇偶標志位

工作原理：

• 當輸入數據中1的個數為奇數時，Y=1

• 通過反饋回路實現動態校驗

高級應用技巧

1. 高速信號處理

針對GHz級應用，需采取以下措施：

• 輸入端串聯22Ω電阻抑制振蕩

• 采用控制阻抗PCB設計（50Ω特性阻抗）

• 輸出端并聯10pF電容消除過沖

2. 低功耗設計

通過動態電源管理實現節能：

• 空閑時段關閉非工作通道（G=1）

• 采用3.3V供電時功耗降低至20mW

• 睡眠模式電流＜1μA

3. 可靠性增強

• 輸入端增加ESD保護二極管

• 輸出端并聯TVS管防過壓

• 工作溫度范圍擴展至-40℃至85℃

常見問題解決方案

1. 輸出異常故障排查

2. 級聯應用注意事項

• 保持各級聯器件的GND共地

• 地址信號需同步切換

• 通道切換時間差≤5ns

發展趨勢與替代方案

1. 技術演進方向

• 集成度提升：向雙8選1（如74LS251）發展

• 速度提升：推出FCT系列（傳輸延遲＜5ns）

• 功耗優化：開發CMOS版本（如74HC153）

2. 現代替代方案

結語

74LS153憑借其靈活的雙通道架構和優異的電氣特性，在數字系統設計中占據重要地位。通過深入理解其引腳功能和工作原理，工程師可以充分發揮該器件在信號路由、邏輯實現及系統擴展等方面的優勢。隨著集成電路技術的不斷發展，74LS153的演進型號和替代方案將持續涌現，但其經典架構和設計思想仍將為現代數字電路設計提供重要參考。
