基于STM32單片機的智能花卉大棚系統設計方案

在現代農業中，花卉種植對環境條件的要求日益精細化，傳統的人工管理方式不僅效率低下，且難以精確控制溫度、濕度、光照、土壤養分等關鍵因素，從而影響花卉的生長品質與產量。隨著物聯網、傳感器技術和嵌入式系統的快速發展，基于微控制器（MCU）的智能大棚系統為解決這些問題提供了高效且經濟的解決方案。本文將詳細闡述一種基于STM32單片機的智能花卉大棚系統設計方案，涵蓋系統架構、硬件選型、軟件設計以及關鍵元器件的詳細功能與選型理由，旨在構建一個自動化、智能化、數據化的花卉生長環境，提升花卉生產的現代化水平。

一、系統概述與設計目標

本智能花卉大棚系統以STM32系列單片機為核心控制器，集成多種環境傳感器，實時監測大棚內的環境參數。通過智能算法對采集到的數據進行分析，并根據花卉生長需求自動調控執行機構，如補光燈、風機、水泵、加熱器等，從而實現對大棚環境的精準控制。同時，系統設計融入了人機交互界面和遠程監控功能，方便用戶隨時隨地掌握大棚情況并進行干預。

設計目標：

1. 自動化控制： 根據預設參數和實時環境數據，自動調控大棚內的溫度、濕度、光照強度、土壤水分和營養液濃度。

2. 數據采集與顯示： 實時采集并顯示大棚內各類環境參數，包括空氣溫度、空氣濕度、光照強度、土壤濕度、土壤PH值、營養液EC值等。

3. 遠程監控與管理： 支持通過PC端或移動APP遠程查看數據、接收告警信息、遠程控制執行設備。

4. 異常告警： 當環境參數超出設定范圍時，系統能及時發出聲光告警或推送消息通知管理人員。

5. 數據存儲與分析： 對歷史數據進行存儲，為后續的數據分析和種植策略優化提供依據。

6. 系統穩定性與可靠性： 選用工業級元器件，優化電路設計和軟件算法，確保系統長期穩定運行。

7. 節能環保： 智能調控，避免資源浪費，例如非必要不開啟補光燈或風機。

二、系統總體架構

本系統采用分層模塊化設計，主要分為感知層、控制層、執行層和網絡通信層。

1. 感知層： 負責環境參數的實時采集，包括各種傳感器模塊。

2. 控制層： 核心部分，以STM32單片機為核心，負責數據處理、邏輯判斷、控制指令輸出。

3. 執行層： 接收控制層指令，完成對大棚環境的物理調節，包括各種執行器。

4. 網絡通信層： 實現系統與上位機或云平臺之間的數據交換，進行遠程監控和管理。

這種分層架構使得系統功能清晰，便于開發、調試和維護，同時也增強了系統的可擴展性。

三、核心控制器選型與分析：STM32F103系列單片機

元器件型號： STM32F103RCT6

元器件作用： STM32F103RCT6是整個智能花卉大棚系統的“大腦”，負責協調和管理所有硬件模塊，處理傳感器數據，執行控制算法，驅動執行器，并進行通信。它接收來自感知層的數據，根據預設的控制策略進行邏輯判斷，然后向執行層發送控制指令，同時通過網絡通信層與外部世界進行交互。

為何選擇這顆元器件：

1. 性能與功耗平衡： STM32F103系列基于ARM Cortex-M3內核，主頻可達72MHz。在花卉大棚這樣的應用場景中，它提供了足夠的處理能力來處理多路傳感器數據、運行復雜的控制算法和進行通信，同時其功耗相對較低，符合嵌入式系統對低功耗的要求。

2. 豐富的片內外設： STM32F103RCT6集成了大量的通用I/O口（GPIO）、多路模數轉換器（ADC）、定時器（Timer）、通用異步收發器（USART）、串行外設接口（SPI）、I2C等。這些外設能夠方便地與各種傳感器、執行器和通信模塊進行接口，大大簡化了硬件設計。例如，多路ADC可以同時采集多路模擬傳感器信號；多個定時器可以用于PWM輸出控制風機轉速或補光燈亮度；USART、SPI、I2C則用于與各類數字傳感器和通信模塊進行數據交互。

3. 開發生態成熟： STM32系列單片機擁有非常成熟且完善的開發生態系統，包括STMicroelectronics官方提供的STM32CubeMX配置工具、STM32CubeIDE集成開發環境，以及大量的開發板、例程、技術文檔和活躍的社區支持。這使得開發人員能夠更快速、高效地進行項目開發和調試。

4. 性價比高： 相較于一些高端處理器，STM32F103系列在性能滿足需求的前提下，具有較高的性價比，降低了系統的整體成本。

5. 存儲容量適中： STM32F103RCT6具有256KB的閃存（Flash）和48KB的SRAM。對于花卉大棚系統而言，256KB的閃存足以存儲操作系統、控制算法、驅動程序和配置參數；48KB的SRAM則能滿足系統運行時的數據存儲需求，如傳感器數據緩存、變量存儲等。

元器件功能：

• 中央處理單元（CPU）： Cortex-M3內核，執行指令、進行數據運算和邏輯判斷。

• 存儲器： 內置閃存（Flash）用于存儲程序代碼，SRAM用于存儲運行時數據。

• 模數轉換器（ADC）： 將模擬傳感器信號（如溫度、濕度、光照）轉換為數字信號供CPU處理。STM32F103RCT6通常集成多個12位ADC通道，具備較高的轉換精度。

• 定時器（Timer）： 用于生成PWM波形（控制電機轉速、LED亮度）、計時、捕獲事件等。

• 通用I/O口（GPIO）： 用于控制數字信號，例如驅動繼電器、LED指示燈、按鍵輸入等。

• 通信接口：

• USART： 用于與RS485模塊、LoRa模塊或藍牙模塊等進行串口通信，實現遠程數據傳輸。

• SPI： 用于與一些高速數字傳感器（如MEMS傳感器，盡管本方案可能較少使用）或外部存儲器進行通信。

• I2C： 用于與數字溫度濕度傳感器（如SHT20）、PH傳感器、EC傳感器等進行通信。

• 看門狗定時器（Watchdog Timer）： 提高系統可靠性，防止程序跑飛。

• 實時時鐘（RTC）： 記錄時間信息，用于數據日志打時間戳，方便追溯。

四、感知層元器件選型與分析

感知層是系統獲取環境信息的基礎，其精度和穩定性直接影響控制效果。

1. 空氣溫濕度傳感器

元器件型號： SHT20

元器件作用： 實時監測大棚內的空氣溫度和相對濕度。這些數據是控制通風、加濕、加熱設備的關鍵依據。

為何選擇這顆元器件：

1. 高精度與穩定性： SHT20是Sensirion公司生產的數字溫濕度傳感器，采用CMOSens技術，具有出色的精度和長期穩定性。溫度精度通常在±0.3°C以內，濕度精度在±2%RH以內，對于花卉生長環境的精細控制至關重要。

2. I2C接口： SHT20采用I2C數字接口，簡化了與STM32的連接，只需兩根數據線（SDA、SCL）即可通信，有效減少了布線復雜性。I2C協議自帶校驗機制，數據傳輸更可靠。

3. 寬工作范圍： 能夠在較寬的溫度和濕度范圍內穩定工作，適用于大棚這種相對復雜的環境。

4. 低功耗： 對于長期運行的系統，低功耗特性有助于降低整體能耗。

5. 價格合理： 性能優異的同時，價格也具有競爭力。

元器件功能：

• 溫度測量： 內置溫度感應元件，將環境溫度轉換為數字信號。

• 濕度測量： 內置濕度感應元件，將環境相對濕度轉換為數字信號。

• 數字輸出： 通過I2C總線輸出高精度、校準過的溫度和濕度數據。

• 供電與通信： 提供標準的電源引腳和I2C通信引腳。

2. 光照強度傳感器

元器件型號： BH1750FVI

元器件作用： 實時監測大棚內的光照強度，以便系統根據花卉對光照的需求自動控制補光燈或遮陽網。

為何選擇這顆元器件：

1. 數字輸出與寬量程： BH1750FVI是ROHM公司生產的數字光強度傳感器，直接輸出數字化的照度值（單位Lux），省去了ADC轉換的復雜性。它具有從1 Lux到65535 Lux的寬測量范圍，足以覆蓋大棚內從昏暗到強光的不同環境。

2. I2C接口： 同樣采用I2C數字接口，與STM32連接方便，且避免了模擬信號傳輸中的噪聲干擾。

3. 光譜響應接近人眼： 其光譜響應曲線與人眼視覺曲線非常接近，能更準確地反映植物對可見光的感知。

4. 分辨率可配置： 支持多種分辨率模式，可以根據實際需求選擇高精度或快速測量模式。

5. 集成度高： 內部集成了光電二極管、ADC、I2C接口等，使用簡單。

元器件功能：

• 光照測量： 將環境光強度轉換為數字信號。

• 數字輸出： 通過I2C總線輸出照度（Lux）數據。

• 分辨率選擇： 允許通過配置寄存器選擇不同的測量分辨率和時間。

3. 土壤濕度傳感器

元器件型號： 電容式土壤濕度傳感器（例如，帶Grove接口的DRF0008模塊或類似型號）

元器件作用： 監測土壤的含水量。土壤濕度是影響花卉根系生長和養分吸收的關鍵因素，系統根據此數據控制灌溉系統。

為何選擇這顆元器件：

1. 電容式原理： 相較于電阻式土壤濕度傳感器，電容式傳感器避免了長期浸泡在土壤中因電極腐蝕而導致的壽命短和精度下降問題。它通過測量電極板之間的介電常數變化來反映土壤濕度，更耐用。

2. 模擬輸出： 大多數電容式土壤濕度傳感器輸出0-3V或0-5V的模擬電壓信號，可以直接連接到STM32的ADC引腳進行模數轉換。

3. 線性度較好： 在一定范圍內，其輸出電壓與土壤濕度具有較好的線性關系，便于數據校準和解析。

4. 易于安裝： 通常設計為探針形式，便于插入土壤。

元器件功能：

• 濕度感應： 通過測量介電常數變化來感知土壤濕度。

• 模擬電壓輸出： 輸出與土壤濕度成比例的模擬電壓信號。

4. 土壤PH值傳感器

元器件型號： PH電極與PH傳感器模塊（例如，帶BNC接口的E-201-C PH電極配合PH4502C模塊）

元器件作用： 監測土壤的酸堿度。PH值對花卉對養分的吸收效率有重要影響，不同花卉對PH值有不同的要求。

為何選擇這顆元器件：

1. 標準PH電極： E-201-C或其他實驗室級PH電極是標準的工業級或?qū)嶒炇壹塒H測量組件，保證了測量精度和穩定性。

2. 專用PH傳感器模塊： PH4502C模塊集成了信號調理電路和溫度補償電路，將PH電極輸出的微弱毫伏信號轉換為STM32可識別的模擬電壓信號。PH電極輸出的信號非常小且受溫度影響，需要專門的放大和補償電路。該模塊通常提供模擬輸出，可以直接連接到STM32的ADC。

3. 精度要求： 花卉對土壤PH值的變化非常敏感，因此需要較高精度的測量方案。專用的PH傳感器模塊能滿足這一要求。

4. 易于集成： 模塊化設計簡化了硬件連接和軟件驅動開發。

元器件功能：

• PH電極： 感知溶液中的氫離子濃度，并輸出相應的毫伏電位差。

• PH傳感器模塊：

• 信號放大： 將PH電極產生的微弱電位差放大到ADC可測量的范圍。

• 溫度補償： 補償溫度對PH測量的影響，提高精度。

• 模擬輸出： 輸出與PH值成比例的模擬電壓信號。

• 校準功能： 通常提供校準電位器，以便用戶使用標準緩沖液進行校準。

5. 營養液EC值傳感器（可選，針對水培或高級土培）

元器件型號： EC電極與EC傳感器模塊（例如，DS18B20溫度傳感器配合Gravity Analog Electrical Conductivity Sensor / EC Module V2）

元器件作用： 監測營養液的電導率（Electrical Conductivity, EC），反映營養液中離子濃度，即養分的含量。對于水培或施用營養液的土培花卉至關重要。

為何選擇這顆元器件：

1. 反映養分濃度： EC值是衡量營養液中總可溶性鹽含量（即養分濃度）的重要指標。

2. 專用EC電極與模塊： EC電極專門設計用于測量溶液電導率，需要配合專用的EC傳感器模塊，該模塊包含交流激勵源、信號放大、整流和溫度補償電路。EC測量通常需要交流激勵以避免電極極化，這比PH測量更復雜。

3. 溫度補償： 溶液電導率受溫度影響顯著，因此EC模塊通常會集成或要求外接溫度傳感器（如DS18B20）進行溫度補償，確保測量準確性。

4. 模擬輸出： 大部分EC模塊提供模擬電壓輸出，可連接STM32的ADC。

元器件功能：

• EC電極： 感知溶液的電導率。

• EC傳感器模塊：

• 交流激勵： 驅動EC電極，避免極化。

• 信號處理： 放大和整流電極信號。

• 溫度補償： 利用溫度傳感器數據對EC值進行修正。

• 模擬輸出： 輸出與EC值成比例的模擬電壓信號。

五、執行層元器件選型與分析

執行層負責根據控制指令，實際改變大棚內的物理環境。

1. 繼電器模塊

元器件型號： 4路/8路5V繼電器模塊（例如，HX304S-4）

元器件作用： 作為隔離與放大電路，用于驅動大功率交流設備（如補光燈、加熱器、水泵、風機）或直流設備（如卷簾電機），將STM32微弱的數字信號轉換為控制大功率設備通斷的能力。

為何選擇這顆元器件：

1. 電平隔離與驅動能力： STM32的GPIO口輸出電流非常小，無法直接驅動大功率設備。繼電器模塊內部集成了驅動電路（如三極管），并利用光耦進行電氣隔離，有效保護了STM32主控芯片不受高壓大電流設備的干擾或損壞。

2. 兼容交流與直流： 繼電器觸點可以控制交流（如220V）或直流（如12V/24V）負載，通用性強。

3. 多路控制： 4路或8路模塊可以同時控制多個獨立的設備，方便系統擴展。

4. 狀態指示： 大部分繼電器模塊帶有LED指示燈，直觀顯示繼電器的吸合狀態，便于調試和故障排查。

元器件功能：

• 信號輸入端： 接收STM32的低電平（或高電平）控制信號。

• 驅動電路： 放大STM32的控制信號，驅動繼電器線圈。

• 隔離： 通過光耦實現控制端與負載端的電氣隔離。

• 觸點輸出端： 提供常開（NO）、常閉（NC）和公共端（COM）觸點，根據控制信號的通斷，實現負載電路的連接或斷開。

2. 散熱風扇/排風機

元器件型號： 12V/24V直流風扇（如PWM調速風扇），配合L298N電機驅動模塊（或MOSFET驅動模塊）

元器件作用： 用于調節大棚內的空氣溫度和濕度，通過通風降低溫度、排出濕氣，或在必要時引入新鮮空氣。

為何選擇這顆元器件：

1. 直流供電： 直流風扇易于與微控制器系統集成，供電方便。

2. PWM調速： 選擇支持PWM調速的風扇，配合L298N或MOSFET驅動，可以實現風速的無級調節，從而更精細地控制通風量，節省能源。L298N是一個經典的雙H橋電機驅動芯片，可以控制直流電機的正反轉和調速；對于單一方向的風扇調速，使用一個N溝道MOSFET配合PWM輸出會更簡單高效。

3. 低噪音： 考慮到大棚環境，選擇噪音較小的風扇可以減少對周邊環境的影響。

元器件功能：

• L298N模塊：

• 電機驅動： 接收STM32的PWM信號和方向控制信號，驅動直流風扇。

• 大電流承載： 能夠提供比STM32 GPIO大得多的電流來驅動風扇。

• N溝道MOSFET： 作為一個開關管，接收STM32的PWM信號，控制風扇的通斷和平均電壓，實現調速。其通態電阻極低，發熱量小，效率高。

3. 補光燈/植物生長燈

元器件型號： LED植物生長燈（例如，全光譜LED燈珠，配合恒流驅動電源）

元器件作用： 在光照不足時為花卉提供補充光源，確保其光合作用正常進行，尤其在陰天、冬季或夜間。

為何選擇這顆元器件：

1. 光譜可調或全光譜： 植物生長需要特定波長的光（主要為紅光和藍光）。LED植物生長燈可以提供特定波長的光，或提供模擬太陽光的全光譜，更符合植物生長需求。

2. 高效節能： LED燈具相比傳統光源能效更高，壽命更長，降低了運行成本。

3. 可調光性： 結合PWM控制的LED驅動器，可以實現光照強度的無級調節，根據光照傳感器的數據精確補光。

4. 安全低壓： 部分LED燈珠工作在低壓直流，通過STM32控制其驅動電路，安全性更高。

元器件功能：

• LED燈珠： 將電能轉化為光能，發出特定波長或全光譜的光。

• 恒流驅動電源： 為LED燈珠提供穩定的電流，確保其正常工作和壽命。

• 調光接口（可選）： 部分驅動電源帶有PWM或0-10V調光接口，可由STM32進行控制。

4. 灌溉水泵

元器件型號： 12V/24V直流微型水泵（例如，潛水泵或自吸泵），配合繼電器模塊或MOSFET驅動。

元器件作用： 根據土壤濕度傳感器的數據，自動為花卉提供灌溉。

為何選擇這顆元器件：

1. 直流供電： 便于與STM32系統集成。

2. 流量可控： 微型水泵通常流量適中，適合花卉的精細灌溉。

3. 安裝方便： 小型化設計，易于集成到灌溉系統中。

4. 可靠性： 選擇品質優良的水泵，確保長期穩定運行。

元器件功能：

• 水泵： 抽水并輸送到灌溉區域。

• 繼電器/MOSFET驅動： 接收STM32的控制信號，控制水泵的啟停。

5. 電磁閥（用于控制水流或營養液分配）

元器件型號： 12V/24V直流電磁閥，配合繼電器模塊驅動。

元器件作用： 精確控制水流的通斷，可以用于分區灌溉或營養液的精準配比。

為何選擇這顆元器件：

1. 精準控制： 電磁閥響應速度快，可以精確控制水流的開關，實現分區輪流灌溉，避免過度澆水。

2. 可靠性： 工業級電磁閥通常具有較高的可靠性和密封性。

3. 低功耗： 大部分電磁閥在保持開啟或關閉狀態時功耗較低。

元器件功能：

• 閥體： 控制水流的通道。

• 電磁線圈： 通電后產生磁力，驅動閥芯實現開合。

6. 加熱器（可選，北方地區或冬季）

元器件型號： 加熱棒或PTC加熱器，配合固態繼電器（SSR）驅動。

元器件作用： 在冬季或氣溫驟降時為大棚提供輔助加熱，確保溫度在花卉適宜范圍內。

為何選擇這顆元器件：

1. 固態繼電器（SSR）： 相較于機械繼電器，SSR具有無觸點、無噪聲、壽命長、開關速度快、不易產生電弧等優點，特別適合高頻開關的加熱控制，且對電網的干擾小。

2. PTC加熱器： 具有恒溫特性，過熱時電阻會急劇增大，具有自限溫功能，更安全。

3. 功率匹配： 根據大棚面積和溫差需求選擇合適功率的加熱器。

元器件功能：

• 加熱器： 將電能轉化為熱能，提高大棚溫度。

• 固態繼電器： 接收STM32的低壓控制信號，控制大功率交流加熱器的通斷。

六、網絡通信層元器件選型與分析

網絡通信層負責系統數據的上傳、遠程控制指令的接收以及告警信息的發送。

1. Wi-Fi模塊

元器件型號： ESP8266（如ESP-01S或ESP-12F模塊）

元器件作用： 使STM32系統能夠接入Wi-Fi網絡，實現與本地局域網或互聯網的連接，從而實現遠程監控和控制。

為何選擇這顆元器件：

1. 高集成度與低成本： ESP8266是一款高集成度的Wi-Fi SoC芯片，集成了MCU、Wi-Fi MAC/BB/RF等，成本極低，是物聯網項目中廣泛應用的Wi-Fi解決方案。

2. AT指令集： ESP8266模塊通常預燒錄了AT指令固件，STM32可以通過串口（UART）發送AT指令來控制其進行Wi-Fi連接、TCP/IP通信等操作，開發難度相對較低。

3. 支持TCP/UDP協議： 能夠方便地與云服務器或手機APP進行數據傳輸。

4. 社區支持豐富： 擁有龐大的開發者社區和豐富的開發資源，遇到問題易于解決。

元器件功能：

• Wi-Fi連接： 連接到局域網或互聯網的Wi-Fi熱點。

• TCP/IP協議棧： 支持HTTP、MQTT等多種應用層協議，進行數據傳輸。

• 串口通信： 通過UART接口與STM32進行數據交換和指令控制。

2. GPRS/4G模塊（可選，無Wi-Fi覆蓋區域）

元器件型號： SIM800C（GPRS）或SIM7600CE（4G）

元器件作用： 在大棚沒有Wi-Fi覆蓋或者需要獨立蜂窩網絡通信時，提供基于蜂窩網絡的遠程數據傳輸能力。

為何選擇這顆元器件：

1. 廣覆蓋： 蜂窩網絡（GPRS/4G）覆蓋范圍廣，不受地理位置限制，適用于偏遠地區的大棚。

2. 數據傳輸與短信功能： 可以實現數據上傳到云平臺，也可以發送短信告警通知。

3. 成熟穩定： SIMCOM系列模塊在物聯網領域應用廣泛，性能穩定。

元器件功能：

• 蜂窩網絡通信： 通過SIM卡接入移動運營商網絡。

• 數據傳輸： 支持TCP/UDP等協議進行數據上傳和下載。

• 短信功能： 發送告警短信。

• 語音通話（部分型號）： 某些型號支持語音功能，可用于遠程對講。

• 串口通信： 通過UART接口與STM32進行AT指令交互。

七、電源模塊選型與分析

電源是整個系統穩定運行的基礎，需要為各個模塊提供穩定可靠的供電。

元器件型號：

• 交流轉直流電源模塊： AC-DC模塊（如AC220V轉DC12V/5A）

• DC-DC降壓模塊： LM2596模塊（12V轉5V/3A，5V轉3.3V/1A）

元器件作用：

• AC-DC模塊： 將市電220V交流電轉換為系統所需的主直流電壓（如12V）。

• LM2596模塊： 提供多個不同電壓等級的穩定直流電源，例如將12V轉換為5V為STM32、傳感器、Wi-Fi模塊供電，再將5V轉換為3.3V為部分低壓傳感器或Wi-Fi模塊供電。

為何選擇這些元器件：

1. AC-DC電源：

• 高效率： 選用開關電源類型的AC-DC模塊，效率高，發熱量小。

• 功率匹配： 根據系統總功耗預留裕量選擇合適的輸出電流。

• 保護功能： 具有過壓、過流、短路保護功能，提高系統安全性。

• 工業級設計： 適用于大棚相對惡劣的環境。

2. LM2596 DC-DC降壓模塊：

• 開關降壓： LM2596是高效的開關型DC-DC降壓芯片，相比線性穩壓器（如7805）發熱量更小，轉換效率更高，適用于大電流供電。

• 輸出電流： 能夠提供2A甚至3A的輸出電流，滿足STM32、Wi-Fi模塊和多數傳感器的工作電流需求。

• 穩定性： 輸出電壓穩定，紋波小，確保數字電路的正常工作。

• 易于使用： LM2596模塊通常是成品模塊，只需簡單連接輸入輸出即可使用。

元器件功能：

• AC-DC電源： 整流、濾波、穩壓，將交流電轉換為直流電。

• LM2596模塊： 通過高頻開關和儲能元件（電感、電容）實現降壓和穩壓。

八、人機交互與告警模塊選型與分析

提供直觀的系統狀態顯示和及時有效的告警功能。

1. LCD顯示屏

元器件型號： 1602 LCD或OLED顯示屏（例如，I2C接口的0.96寸OLED屏幕）

元器件作用： 用于在本地實時顯示大棚內的環境參數、系統狀態和運行信息。

為何選擇這顆元器件：

1. 1602 LCD：

• 成本低廉： 非常經濟實惠。

• 易于驅動： 接口簡單，有豐富的驅動庫和教程。

• 字符顯示： 適合顯示數字和簡單文本信息。

2. OLED顯示屏：

• 自發光，無需背光： 視角廣，對比度高，功耗更低。

• 尺寸小巧： 更適合集成在緊湊的控制箱中。

• I2C接口： 僅需兩根數據線與STM32連接，節省GPIO資源。

• 圖形顯示能力： 雖然0.96寸OLED分辨率不高，但可以顯示簡單的圖形、圖標和更清晰的數字。

元器件功能：

• 信息顯示： 將STM32處理后的環境數據、系統狀態、告警信息等以文本或簡單圖形形式呈現給用戶。

2. 聲光告警模塊

元器件型號： 有源蜂鳴器模塊與LED指示燈

元器件作用： 當環境參數超出設定范圍或系統出現故障時，通過聲音和燈光發出告警，提醒管理人員。

為何選擇這顆元器件：

1. 直觀： 聲光告警是最直接的告警方式，無需復雜的解釋，能迅速引起注意。

2. 成本低： 蜂鳴器和LED是極低成本的元器件。

3. 易于驅動： 直接通過STM32的GPIO口控制，蜂鳴器模塊通常集成驅動電路。

元器件功能：

• 蜂鳴器： 通過STM32控制其通斷，發出特定頻率的聲響。

• LED指示燈： 通過STM32控制其亮滅或閃爍，指示系統狀態或告警類型。

九、系統軟件設計

軟件設計是實現系統智能化的核心，主要包括驅動層、應用層和通信層。

1. 驅動層

• STM32底層驅動： GPIO、ADC、定時器、UART、SPI、I2C等外設的初始化和配置。利用STM32CubeMX工具可以快速生成這些底層代碼。

• 傳感器驅動： 針對SHT20、BH1750、土壤濕度傳感器、PH傳感器、EC傳感器等編寫對應的驅動程序，實現數據的讀取、解析和校準。

• 執行器驅動： 編寫繼電器、L298N/MOSFET、LED驅動等模塊的控制函數。

2. 應用層

• 數據采集： 定時輪詢或中斷觸發方式采集所有傳感器數據。

• 數據處理： 對原始數據進行濾波、單位轉換、線性化校準等處理，確保數據的準確性。例如，土壤濕度和PH傳感器需要進行校準以適應不同土壤和電極特性。

• 控制算法： 這是系統的“智能”所在。根據預設的花卉生長參數（如溫度范圍、濕度范圍、光照時長、土壤PH值等），結合PID控制算法或簡單的閾值控制，決定是否開啟或關閉執行器。

• 溫度控制： 當溫度低于下限時開啟加熱器，高于上限時開啟風機?？梢砸霚靥匦员苊忸l繁開關。

• 濕度控制： 空氣濕度低于下限時開啟加濕器（若有），高于上限時開啟風機。土壤濕度低于下限時開啟水泵灌溉，達到上限時關閉。

• 光照控制： 根據光照強度傳感器數據和預設的光照時長，在光照不足時開啟補光燈，達到預設時長或光照強度足夠時關閉。

• PH/EC控制： 當PH值偏離目標范圍時，通過控制酸堿調節液的注入（需要更復雜的流體控制模塊）進行調節；EC值偏離時，調節營養液濃度。

• 告警邏輯： 判斷環境參數是否超出安全范圍，觸發聲光告警，并通過網絡模塊發送告警信息。

• 數據存儲： 將采集到的歷史數據存儲到板載Flash或外部SD卡中，用于后續分析。

3. 通信層

• 本地顯示： 將處理后的數據通過I2C接口發送到OLED或1602 LCD顯示屏上。

• Wi-Fi/GPRS通信：

• 數據打包： 將采集到的數據打包成JSON或其他格式，通過TCP/IP協議發送到云服務器。

• 指令解析： 接收來自云服務器或手機APP的遠程控制指令并解析執行。

• 心跳包機制： 定期向服務器發送心跳包，保持連接活躍，并檢查網絡狀態。

• 異常重連： 當網絡斷開時，系統應具備自動重連機制。

• OTA（Over-The-Air）固件升級（可選）： 允許通過網絡遠程更新STM32的固件，方便系統維護和功能升級。

軟件開發環境：

• STM32CubeIDE： 官方集成開發環境，集成了配置工具、編譯器和調試器，方便一站式開發。

• Keil MDK或IAR Embedded Workbench： 經典的ARM嵌入式開發工具鏈，功能強大。

• FreeRTOS（可選）： 如果系統任務較多，可以引入輕量級實時操作系統FreeRTOS，實現任務的并發管理，提高系統的響應性和穩定性。例如，可以將傳感器采集、數據處理、網絡通信、顯示更新等任務分配給不同的優先級，由RTOS調度運行。

十、系統整體電路設計與布局考量

1. 電源穩定性： 確保各模塊的電源供電穩定，特別是數字電路和模擬電路的供電要分開或進行濾波，減少相互干擾。在地線上也要注意模擬地和數字地的連接，通常采用單點接地或星形接地。

2. 信號完整性： 傳感器信號線應盡量短，避免與高頻信號線或大電流線并行走線。模擬信號線應使用屏蔽線，減少噪聲干擾。

3. 防雷與過壓保護： 大棚環境可能面臨雷擊和電網波動，重要的輸入輸出端口應考慮TVS管、壓敏電阻等保護器件。

4. 防潮與防塵： 所有電路板和元器件應進行三防處理（防潮、防霉、防鹽霧），或放置在密閉的防水防塵箱體內，確保在潮濕多塵的大棚環境中長期可靠工作。

5. 散熱設計： 對于大功率的執行器驅動（如繼電器、MOSFET）和AC-DC電源模塊，需要考慮足夠的散熱空間，必要時增加散熱片或風扇。

6. 模塊化設計： 各功能模塊（電源、主控、傳感器接口、執行器驅動、通信模塊）采用獨立的PCB板或清晰的區域劃分，方便調試、更換和升級。

7. 接口標準化： 盡量采用標準化的接口（如杜邦線、XH2.54連接器），方便接線。

8. 故障指示： 在關鍵部位設置LED指示燈，便于快速判斷系統狀態和故障點。

十一、系統未來擴展與優化方向

1. 集成邊緣計算： 在STM32上運行更復雜的機器學習算法，實現對花卉生長狀態的智能判斷（如病蟲害識別、營養缺乏診斷），減少對云端的依賴，降低延遲。

2. 多傳感器融合： 引入視覺傳感器（攝像頭）進行花卉生長圖像識別，結合環境數據，實現更全面的智能決策。

3. LoRa/NB-IoT低功耗廣域網： 對于大棚分布范圍廣、或需要超長電池壽命的場景，可以考慮采用LoRa或NB-IoT模塊進行數據傳輸，進一步降低功耗和通信成本。

4. 能源自給： 結合太陽能電池板和儲能系統，實現大棚系統的能源自給自足。

5. 智能灌溉與施肥： 引入滴灌系統、精確配比的營養液泵，實現更精準的灌溉和施肥。

6. 云平臺數據分析與可視化： 將采集到的海量數據上傳至云平臺，利用大數據技術進行深度分析，生成可視化報告，為種植者提供科學的種植建議，預測產量和病蟲害風險。

7. 人機交互升級： 引入觸控屏，提供更友好的圖形化操作界面。

8. 語音控制： 結合語音識別模塊，實現簡單的語音指令控制。

9. 機器人巡檢： 結合移動機器人平臺，自動巡檢大棚，收集數據，甚至進行簡單的操作。

十二、結語

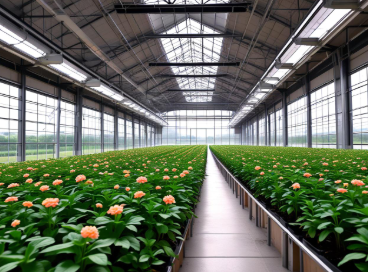

基于STM32單片機的智能花卉大棚系統，通過集成先進的傳感器、高效的執行器和穩定的通信模塊，實現了對花卉生長環境的自動化、智能化、精細化管理。本設計方案詳細闡述了核心元器件的選型理由、功能及其在系統中的作用，為智能大棚系統的開發提供了詳盡的指導。未來，隨著物聯網、人工智能等技術的不斷演進，智能大棚系統將更加成熟和普及，為現代農業帶來革命性的變革，助力花卉產業邁向高效、綠色、可持續發展的新階段。這種系統不僅能顯著提高花卉的品質和產量，降低人工成本和資源消耗，還能為農業生產提供寶貴的數據支持，推動農業生產模式的轉型升級。
