OP07運算放大器：精密與穩定的經典之選

OP07是一款廣受歡迎的高精度低噪聲運算放大器，由Analog Devices（前身是Precision Monolithics Inc., PMI）公司推出。自問世以來，它因其卓越的直流性能、極低的輸入失調電壓和漂移，以及良好的噪聲特性，在各種精密測量、儀器儀表和工業控制應用中占據了重要地位。盡管現在有許多新型運算放大器問世，但OP07憑借其久經考驗的可靠性和性能，依然是許多工程師在設計精密電路時的首選。

OP07的核心特性與優勢

OP07之所以能夠在眾多運算放大器中脫穎而出，得益于其一系列出色的電氣特性。理解這些特性對于充分利用OP07的潛力至關重要。

1. 極低的輸入失調電壓（VOS）和失調電壓漂移（TCVOS）

這是OP07最突出的優點之一。OP07的輸入失調電壓通常在微伏（μV）級別，這意味著當輸入端接地時，輸出端產生的電壓非常接近零，極大地減少了直流誤差。更重要的是，它的失調電壓漂移也非常小，通常在每攝氏度幾微伏的范圍內。這使得OP07在溫度變化較大的環境中也能保持出色的直流精度，對于需要長期穩定性的應用，如高精度數據采集系統和傳感器接口，這一點尤為重要。低失調電壓意味著在沒有外部校準的情況下，OP07就能提供非常準確的直流放大，減少了額外的復雜性。

2. 高開環增益（AOL）

OP07具有非常高的開環電壓增益，通常可以達到數十萬甚至一百萬以上。高開環增益是運算放大器作為負反饋放大器正常工作的基礎。它確保了在負反饋配置下，輸出電壓能夠精確地跟蹤輸入電壓的變化，并使電路的增益主要由外部電阻決定，而不是由放大器本身的增益變化引起。這使得基于OP07的電路具有更好的線性度和精度。

3. 低輸入偏置電流（IB）和輸入失調電流（IOS）

OP07的輸入級采用雙極性晶體管，雖然其輸入阻抗不如場效應晶體管（FET）輸入型運放高，但其輸入偏置電流和輸入失調電流都相對較低。輸入偏置電流是運算放大器輸入端所需的電流，而輸入失調電流是兩個輸入偏置電流之差。這些電流流過輸入端的電阻時會產生電壓降，從而導致輸出誤差。OP07的低偏置電流有助于減小這些誤差，尤其是在高阻抗應用中。

4. 良好的共模抑制比（CMRR）和電源抑制比（PSRR）

• 共模抑制比（CMRR）：OP07的CMRR非常高，這意味著它能有效抑制輸入端共同存在的噪聲或干擾信號，只放大差模信號。這對于從含有大量共模噪聲的環境中提取微弱信號的應用至關重要，例如橋式傳感器放大器。高CMRR確保了電路對輸入信號的精確測量，而不受共模干擾的影響。

• 電源抑制比（PSRR）：OP07也具有出色的PSRR，這意味著它能有效抑制電源電壓波動對輸出的影響。穩定的電源是精密電路的基礎，但實際應用中電源往往存在紋波或噪聲。高PSRR確保了即使電源電壓有輕微變化，OP07的輸出也能保持穩定，從而提高了整個系統的可靠性和精度。

5. 低噪聲特性

OP07具有較低的寬帶噪聲電壓和電流，這對于微弱信號放大應用非常重要。噪聲是限制系統靈敏度的關鍵因素之一。OP07的低噪聲特性使得它能夠放大非常小的信號而不會被自身產生的噪聲淹沒，適用于音頻前置放大器、傳感器放大器等對噪聲要求嚴格的場合。

6. 內部頻率補償

OP07是內部頻率補償?shù)倪\算放大器。這意味著它在內部集成了電容，用于確保在各種增益配置下都能保持穩定性，而無需額外的外部補償元件。這簡化了電路設計，降低了外部元件的數量和PCB空間需求，同時也減少了因外部補償不當導致的振蕩風險。雖然內部補償通常會限制帶寬，但對于OP07所針對的精密直流和低頻應用來說，其帶寬是足夠的。

OP07的內部結構與工作原理

理解OP07的內部結構有助于我們更好地理解其電氣特性和應用限制。盡管我們無需深入到晶體管級別，但了解其主要模塊是很有幫助的。典型的運算放大器，包括OP07，通常由以下幾個主要部分組成：

1. 差分輸入級

這是運算放大器的第一級，也是最關鍵的一級。OP07的差分輸入級通常由一對匹配良好的雙極性晶體管（BJT）組成。這對晶體管的特性需要非常接近，以確保極低的輸入失調電壓和漂移。差分輸入級的作用是接收來自同相輸入端（+）和反相輸入端（-）的電壓信號，并產生一個與這兩個輸入電壓差成比例的電流信號。這一級具有高輸入阻抗和良好的共模抑制能力。

2. 中間增益級

差分輸入級產生的電流信號會進入中間增益級。這一級的主要任務是提供大部分的電壓增益。它通常由多級共發射極或共集電極放大器組成，旨在將差分輸入級的微弱信號放大到足夠的幅度，以便驅動后續的輸出級。在這一級中，也包含了內部頻率補償電容，用于控制放大器的頻率響應，防止高頻振蕩。

3. 輸出級

輸出級是運算放大器的最后一級，它負責將經過放大的信號輸出到負載。OP07的輸出級通常采用推挽式（Push-Pull）結構，由一對互補晶體管（NPN和PNP）組成。這種結構能夠提供足夠的電流驅動能力，以在不同負載條件下保持輸出電壓的穩定性。輸出級還具有短路保護功能，以防止在輸出端意外短路時損壞放大器。

4. 偏置電路和保護電路

除了上述主要增益路徑外，OP07還包含復雜的偏置電路，用于為各個晶體管提供穩定的工作點，確保其在各種工作條件下都能正常工作。此外，還集成了一些保護電路，例如輸入過壓保護和輸出短路保護，以提高放大器的魯棒性和可靠性。

OP07的應用場景

由于其卓越的性能，OP07被廣泛應用于各種需要高精度和穩定性的場合。

1. 精密直流放大器

OP07極低的輸入失調電壓和漂移使其成為精密直流放大器的理想選擇。它可以用于放大傳感器（如熱電偶、應變計、光電二極管）產生的微弱直流信號，并將其轉換為更易于處理的電壓范圍。在工業自動化、醫療設備和科學儀器中，這種應用非常常見。

2. 儀器儀表

在示波器、萬用表、數據采集系統、校準設備等精密測量儀器中，OP07常被用作前置放大器、緩沖器或濾波器，以確保測量結果的準確性和穩定性。其低噪聲和高CMRR特性對于提高儀器的信噪比和抗干擾能力至關重要。

3. 橋式放大器

許多傳感器（如應變計、壓力傳感器、溫度傳感器）采用惠斯通電橋（Wheatstone Bridge）配置。OP07的高精度和低失調特性使其非常適合作為橋式放大器，能夠精確地放大電橋輸出的微小差分電壓，從而實現高精度的物理量測量。

4. 濾波器

雖然OP07的帶寬相對有限，但它仍然可以用于構建精密低頻有源濾波器，例如低通、高通和帶通濾波器。其穩定的直流特性確保了濾波器在低頻下的性能。在音頻處理、信號調理等領域，OP07可以構建高Q值的濾波器。

5. 比較器（需要謹慎使用）

盡管OP07本質上是一個運算放大器，但它也可以在某些不那么苛刻的應用中作為比較器使用。然而，專門的比較器通常具有更快的響應速度和更明確的輸出狀態。如果需要高速比較，應優先選擇專用比較器。OP07作為比較器時，其輸出轉換速度相對較慢。

6. 電流-電壓轉換器

在光電二極管等應用中，需要將微弱的電流信號轉換為電壓信號。OP07的低輸入偏置電流和低噪聲使其非常適合作為高精度電流-電壓轉換器（跨阻放大器），能夠精確地測量和放大電流信號。

7. 緩沖器/電壓跟隨器

由于OP07具有高輸入阻抗和低輸出阻抗，它可以作為電壓跟隨器（單位增益緩沖器）使用，用于隔離電路級或驅動低阻抗負載，同時不影響輸入信號源。這在信號調理和匹配電路中非常有用。

OP07的局限性

盡管OP07性能優異，但它并非完美無缺，也有其局限性：

1. 帶寬相對有限

OP07是一款內部補償?shù)耐ㄓ眯瓦\算放大器，其增益帶寬積（GBP）通常在兆赫茲（MHz）級別。這意味著在高頻應用中，其性能會受到限制。對于需要處理高速信號或高頻振蕩電路，OP07可能不是最佳選擇。在這些情況下，需要選擇更高帶寬的運算放大器。

2. 壓擺率（Slew Rate）相對較低

OP07的壓擺率表示其輸出電壓隨時間變化的速率。對于OP07而言，其壓擺率相對較低（通常在 0.1V/μs 到 0.3V/μs 之間）。這意味著在處理快速變化的輸入信號時，OP07的輸出可能無法及時跟蹤輸入，從而導致失真。在需要快速響應的脈沖或方波信號處理中，需要考慮這一限制。

3. 輸出電流能力有限

OP07的典型輸出電流能力通常在幾毫安（mA）到十幾毫安的范圍內。對于需要驅動較大電流負載的應用，可能需要額外的電流緩沖級或者選擇具有更高輸出電流能力的運算放大器。

4. 雙極性輸入級

由于采用雙極性晶體管輸入級，OP07的輸入偏置電流雖然低，但并非為零，且可能對溫度敏感。在極高輸入阻抗的應用中，例如皮安（pA）級別的電流測量，F(xiàn)ET輸入或CMOS輸入型運算放大器可能更為合適，因為它們具有更低的輸入偏置電流。

使用OP07時的設計考慮

在實際電路設計中，為了充分發揮OP07的性能并避免潛在問題，需要考慮以下幾點：

1. 電源去耦

無論使用何種運算放大器，良好的電源去耦都是至關重要的。在OP07的電源引腳（通常是 VCC 和 VEE）附近放置高頻陶瓷電容（例如0.1 μF）和低頻電解電容（例如10 μF）至關重要。這些電容可以有效濾除電源噪聲，并為瞬態電流提供局部儲能，防止電源波動影響放大器的性能。去耦電容應盡可能靠近OP07的電源引腳。

2. 接地技術

正確的接地布局對于精密模擬電路至關重要。通常建議采用星形接地或單點接地，以避免地環路噪聲。將模擬地和數字地分開，并在一個公共點匯合，可以有效降低噪聲耦合。

3. 輸入保護

雖然OP07具有一定的輸入保護，但在輸入信號可能超出其最大額定輸入電壓范圍的情況下，建議在輸入端增加額外的保護電路，例如限流電阻和肖特基二極管鉗位，以防止損壞放大器。

4. 避免輸入電流失衡

在反相或非反相放大器配置中，為了最小化輸入失調電壓引起的誤差，建議使同相輸入端和反相輸入端到地的直流電阻相等。這有助于平衡輸入偏置電流在電阻上產生的電壓降。

5. 避免輸出飽和

當運算放大器的輸出達到其電源軌時，就會發生飽和。飽和會導致輸出波形失真，并可能使放大器從飽和狀態恢復的時間變長。因此，在設計電路時，應確保輸入信號的幅度不會導致輸出飽和，或者在需要時限制輸入信號的范圍。

6. 溫度效應

盡管OP07具有出色的溫度漂移特性，但在極高精度應用中，仍然需要考慮環境溫度變化對性能的影響。在關鍵區域使用恒溫箱或進行溫度校準可以進一步提高精度。

7. 布局考慮

在PCB布局時，應將OP07及其相關元件放置在靠近輸入連接器的位置，并盡量縮短輸入信號路徑。避免將噪聲源（如數字電路、開關電源）靠近模擬電路。信號線應盡量短且直，并避免交叉。

OP07的封裝形式

OP07通常有多種封裝形式，以適應不同的應用需求和生產工藝：

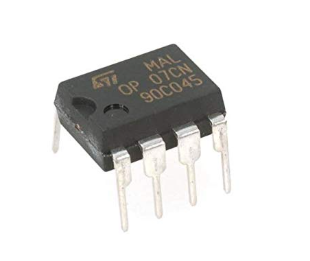

• DIP（Dual In-line Package）：雙列直插式封裝，通常有8引腳，適用于原型開發、教育和一些不需要極高密度集成的應用。這種封裝便于手工焊接和插拔。

• SOIC（Small Outline Integrated Circuit）：小外形集成電路封裝，通常有8引腳，是表面貼裝技術（SMT）中最常見的封裝之一，尺寸比DIP小，適用于批量生產和空間受限的應用。

• MSOP（Mini Small Outline Package）：迷你小外形封裝，比SOIC更小，適用于對空間要求更嚴格的應用。

• LCC（Leadless Ceramic Chip Carrier）：無引線陶瓷芯片載體，通常用于軍事或航空航天等對可靠性、溫度范圍和抗輻射能力有極高要求的應用。

選擇合適的封裝形式取決于具體的應用環境、生產工藝、成本和空間限制。

OP07與其他運算放大器的對比

在選擇運算放大器時，工程師經常需要權衡不同型號的優缺點。將OP07與其他常見運算放大器進行對比，有助于更好地理解其定位。

• 與通用型運放（如LM741）對比：OP07在精度、失調電壓、漂移和噪聲方面遠優于LM741等老式通用型運放。LM741更適用于對精度要求不高的普通放大和信號處理。

• 與JFET輸入型運放（如TL07x系列）對比：JFET輸入型運放（如TL071、TL072、TL074）具有極高的輸入阻抗和更低的輸入偏置電流，適用于高阻抗信號源。然而，它們通常具有更高的輸入失調電壓和噪聲。OP07在直流精度和噪聲方面更勝一籌，而JFET運放則在輸入阻抗和帶寬方面具有優勢。

• 與低噪聲運放（如LT1028）對比：一些專用的低噪聲運放（如Linear Technology的LT1028）在噪聲性能上可能優于OP07，但它們的成本通常更高，并且可能在其他參數（如失調電壓）上不如OP07。OP07在低噪聲和低失調之間取得了很好的平衡。

• 與斬波穩定運放（Chopper-Stabilized Amplifiers）對比：斬波穩定運放通過內部斬波技術可以實現極低的失調電壓和漂移，甚至優于OP07。然而，它們通常具有更高的噪聲（尤其是在高頻）和更復雜的內部結構，并且可能會引入一些開關噪聲。OP07在不需要極致低失調電壓但追求整體性能平衡的應用中，仍是一個優秀的非斬波選擇。

總結

OP07作為一款經典的精密運算放大器，以其卓越的直流性能、極低的失調電壓和漂移、以及良好的噪聲特性，在電子設計領域占據了不可替代的地位。它適用于各種需要高精度、高穩定性的應用，如精密測量、儀器儀表、工業控制和傳感器接口等。雖然其帶寬和壓擺率相對有限，但在其適用的頻率范圍內，OP07依然是工程師的可靠選擇。理解其核心特性、內部結構、應用場景以及設計考慮，將有助于您在實際項目中更好地利用OP07的優勢，設計出高性能的模擬電路。隨著技術的不斷發展，雖然有更多先進的運放不斷涌現，但OP07憑借其經過時間考驗的可靠性和性能，無疑將繼續在許多關鍵應用中發揮重要作用。
