LCD顯示模組的分類

　　LCD顯示模組，即液晶顯示模組，是將LCD驅動器和玻璃集成在一起的顯示產品，提供給用戶一個標準的LCD顯示驅動接口（如4位、8位和VGA等不同類型），方便用戶按照接口要求進行操作，以控制LCD的正確顯示。根據LCD液晶屏顯示內容的不同，液晶顯示模塊大致可以分為以下三種類型：字符液晶模塊、點陣圖形液晶模塊和段式顯示液晶模塊。

　　字符液晶模塊：

　　字符液晶模塊是由專用的行、列驅動器和點陣字符液晶顯示器件、控制器及必要的連接件、結構件裝配而成的。這種模塊的特點是具有字符發生器，因此顯示容量大且功能多。一般情況下，這種模塊可以顯示8位1行或16位1行以上的字符。由于每組為1位，每位間有一點的間隔，每行間也有一行的間隔，因此不能顯示圖形。字符液晶模塊通常在模塊控制、驅動器內具有已經固化好的192個字符字模的字符庫CGROM，還具有讓用戶自定義建立專用字符的隨機存儲器CGRAM，允許用戶建立8個5×8點陣的字符。這種模塊廣泛應用于嵌入式系統、物聯網設備以及智能家居等領域。

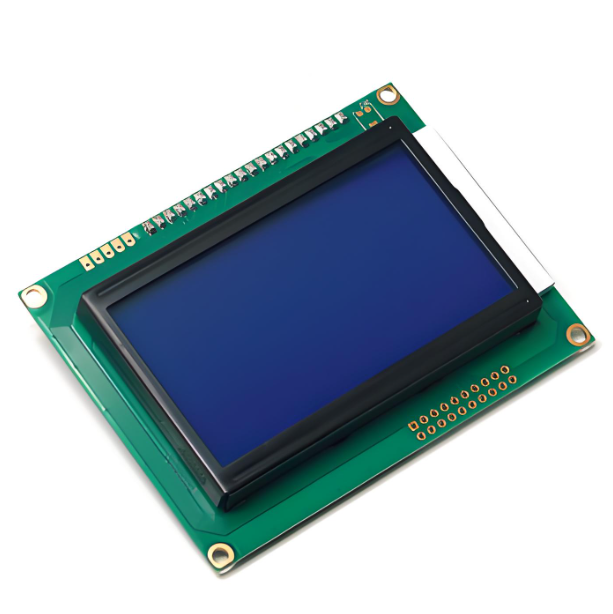

　　點陣圖形液晶模塊：

　　點陣圖形液晶模塊也是點陣模塊的一種，其特點是點陣像素連續排列，行和列在排布中均沒有空隔。因此，它可以顯示連續且完整的圖形。由于X-Y矩陣像素的構成，這種模塊不僅可以顯示圖形，還可以顯示字符。點陣圖形液晶模塊在工業控制、儀器儀表、車載信息顯示等領域有廣泛應用。其高清晰度、低功耗、穩定可靠的性能贏得了業界的廣泛認可。

　　段式顯示液晶模塊：

　　段式顯示液晶模塊是一種由段型液晶顯示器件與專用的集成電路組裝成一體的功能部件，只能顯示一些標識符號及數字。這種模塊大多應用在一些體型較小、便于攜帶的設備上，如手表、計算器等。由于這些設備體型較小，所以盡可能不將顯示部分設計成單獨的部件。即使一些應用領域需要單獨的顯示組件，也應該使其除具有顯示功能外，還應具有一些信息接收、處理、存儲傳遞等功能。段式顯示液晶模塊因其通用性和特定功能而受到市場的青睞。

　　LCD顯示模組根據其顯示內容的不同，可以分為字符液晶模塊、點陣圖形液晶模塊和段式顯示液晶模塊。每種模塊都有其特定的應用場景和功能特點，廣泛應用于各種電子設備和系統中。隨著技術的不斷進步，LCD顯示模組的性能和應用范圍也在不斷擴大，為人們的生活和工作帶來了更多的便利和可能性。

　　LCD顯示模組的工作原理

　　LCD（液晶顯示器）顯示模組的工作原理基于液晶分子的光學性質和電場效應。LCD顯示模組主要由以下幾個部分組成：背光模組、下偏光片、玻璃基板、液晶層、電極、配向膜、上偏光片和彩色濾光片。

　　背光模組是LCD顯示模組的重要組成部分，它負責提供均勻的光源。背光模組通常由LED（發光二極管）組成，能夠發出白光。這些白光通過背光模組的擴散板和導光板均勻地照射到整個顯示區域。

　　光線通過下偏光片。下偏光片的作用是將自然光轉換成特定方向的偏振光。自然光是隨機發散的，而偏振光則具有特定的振動方向。下偏光片由一系列平行線組成，這些線形成一張網，阻斷不與這些線平行的所有光線，使得通過的光線具有特定的偏振方向。

　　光線進入液晶層。液晶層是LCD顯示模組的核心部分，由液晶分子組成。液晶分子在沒有電場作用下呈現扭曲排列狀態，這種結構被稱為扭曲向列（Twisted Nematic, TN）結構。在TN結構中，液晶分子會使透過的光線旋轉一個特定的角度。液晶層兩側分別放置了兩個偏光器，第一個偏光器將光線轉換為特定方向的偏振光，第二個偏光器則只允許與第一個偏光器方向相同的偏振光通過。

　　當在液晶層中加上電場時，液晶分子會被拉直，使得光線可以通過液晶分子。這種狀態被稱為平行向列（Parallel Nematic, PN）結構。當電場去除時，液晶分子又會恢復到扭曲的狀態。通過控制液晶層的電場，可以控制液晶分子的扭曲和旋轉。當液晶分子與光線的旋轉角度相同時，光線可以通過第二個偏光器，顯示器就會顯示出相應的顏色。當液晶分子與光線的旋轉角度不一致時，光線無法通過第二個偏光器，顯示器就會顯示出其他顏色或黑色。

　　彩色濾光片位于液晶層的上方，它由紅、綠、藍三種顏色的濾光片組成。每個像素點內部包含三個次像素，分別代表紅、綠、藍三原色。通過控制每個次像素液晶分子的電場，可以調節通過的光線強度，從而實現對像素點的顏色和亮度的控制。彩色濾光片的作用是將通過的白光分解成紅、綠、藍三種顏色的光，通過不同顏色光的組合，可以顯示出豐富多彩的圖像和視頻。

　　LCD顯示模組的工作原理是通過控制液晶分子的扭曲和旋轉，來控制光線的通過和阻擋，從而實現對像素點的顏色和亮度的控制。這種工作原理使得LCD顯示模組成為一種高清、節能的顯示技術，在電子設備和電視等領域得到廣泛應用。

　　LCD顯示模組的作用

　　LCD顯示模組（Liquid Crystal Display Module）是一種將液晶顯示器（LCD）與驅動電路、背光源等組件集成在一起的完整顯示單元。這種模塊化的設計使得LCD能夠更方便地被集成到各種電子設備中，如手機、計算器、電視屏幕、儀表盤以及各類工業控制和信息顯示系統中。LCD顯示模組在現代電子設備中扮演著至關重要的角色，其作用主要體現在以下幾個方面：

　　LCD顯示模組是電子設備的視覺輸出窗口。無論是智能手機、平板電腦還是電視，用戶通過LCD顯示模組獲取信息、觀看視頻、瀏覽圖片等。它能夠?qū)㈦娦盘?hào)轉換為可視圖像，為用戶提供直觀的視覺體驗。由于液晶本身不發光，因此需要一個背光源來提供必要的光線。常見的背光源有LED燈條，這些背光源能夠提供均勻的照明，確保圖像的清晰度和亮度。

　　LCD顯示模組具有輕薄、功耗低、無輻射和成本相對較低等優勢。這些特點使得LCD顯示模組在消費電子、計算機顯示器、電視、手機、平板電腦、車載顯示系統等多個領域得到了廣泛應用。例如，在智能手機中，LCD顯示模組不僅提供了高質量的顯示效果，還能夠節省電池電量，延長設備的使用時間。在車載顯示系統中，LCD顯示模組能夠提供清晰的導航信息和車輛狀態顯示，提高駕駛安全性。

　　LCD顯示模組還具有較高的穩定性和可靠性。由于其采用堅固耐用的玻璃基板和先進的制造工藝，能夠在各種惡劣環境下正常工作。例如，在公共交通系統中，LCD條形液晶屏需要抗震性、抗高溫等特性，以確保在車輛行駛過程中圖像顯示的穩定性和清晰度。在戶外廣告牌中，LCD顯示模組需要適應極端的溫度變化和濕度條件，確保全天候工作。

　　LCD顯示模組還具有高效節能的特點。通過采用鋁制基板和先進的散熱設計，LCD顯示模組能夠有效降低能耗，延長使用壽命。例如，在商業場所和企業展示區，LCD條形液晶屏需要長時間連續工作，高效節能的特性能夠顯著降低運營成本。

　　LCD顯示模組還具有自動感光和優秀動態表現等高級功能。一些高亮度條形液晶屏可以配套自動感光控制模塊，根據環境亮度自動調節屏幕亮度，使屏幕的圖像達到最佳的顯示效果。此外，配備IPS全視角顯示模組的LCD條形液晶屏能夠提供更寬的顯示角度、更高的分辨率和顯示對比度，以及更快的響應時間，滿足商業場所和企業展廳對高清顯示和動態表現的需求。

　　LCD顯示模組在現代電子設備中發揮著重要作用，不僅提供了高質量的視覺輸出，還具有輕薄、功耗低、穩定可靠、高效節能等特點，廣泛應用于消費電子、車載顯示、商業展示等多個領域。隨著技術的不斷進步，LCD顯示模組將繼續發展，為用戶提供更加出色的視覺體驗。

　　LCD顯示模組的特點

　　LCD顯示模組，即液晶顯示模組，是現代電子設備中不可或缺的重要組件之一。它廣泛應用于手機、平板電腦、電視、電腦顯示器、工業控制和醫療設備等多個領域。LCD顯示模組的特點可以從多個方面進行闡述，包括顯示效果、穩定性、節能性、工作溫度范圍、自動感光效果和動態表現等。

　　LCD顯示模組的顯示效果非常出色。它能夠?qū)崿F(xiàn)高分辨率的顯示，一般手機的ppi（每英寸像素?cái)?shù)）可以達到300以上。此外，LCD顯示模組具有更多的灰度級，可以顯示更廣泛的顏色，從而提供更加細膩和真實的圖像。高顯示質量是LCD顯示模組的一大優勢，由于液晶屏的每一點在接收到信號后都保持那個顏色和亮度，所以它發出恒定的光，不像陰極射線管顯示器（CRT）需要不斷刷新亮點。因此，液晶顯示器圖像質量高，永不閃爍，最大限度地減少眼睛疲勞。

　　LCD顯示模組具有較高的穩定性。它一般采用更堅固耐用的玻璃基板，在背光模組中增加固定結構，從而實現抗震效果。這使得LCD顯示模組能夠在各種惡劣環境下工作，如公共交通系統中需要抗震性、抗高溫等。此外，LCD顯示模組還具有無電磁輻射的特點，因?yàn)橐壕猎诜垒椛浞矫嬗邢忍靸?yōu)勢，沒有輻射。在防電磁波方面，液晶屏也采用嚴格的密封技術，將來自驅動電路的少量電磁波密封在顯示屏中。

　　LCD顯示模組具有高效節能性。它一般采用鋁制基板，從而使散熱性能更好，可以減緩對LED背光模組的光衰減。這不僅使背光源對液晶模組的整體影響降到最低，從而達到高效節能與增加使用壽命的特點，還能使產品的整體模組更輕、更薄。

　　LCD顯示模組具有超寬的工作溫度特性。普通LCD液晶屏產品的工作溫度為-20~+70℃，而LCD條形液晶屏根據使用環境的需求，一般采用寬工作溫度的屏幕，工作溫度為-30℃~+85℃。這使得LCD顯示模組能夠適應更熱或者更冷的工作環境，可以在自然環境溫度下全天候工作，非常適合戶外顯示。

　　LCD顯示模組具有自動感光效果。在某些工作環境中，需要亮度隨著環境的變化做調節。因此，有些高亮度LCD顯示模組可以配套自動感光控制模塊，可以根據環境亮度自動調節屏幕亮度，使屏幕的圖像達到最佳的顯示亮度，從而得到最佳顯示效果，同時也能延長背光模組的使用壽命。

　　LCD顯示模組具有優秀的動態表現。當LCD顯示模組用在商業場所或企業展廳時，需要屏幕擁有比較優秀的動態表現和高清的色彩顯示。這時，可以對LCD顯示模組配備IPS全視角顯示模組，從而使LCD顯示模組擁有超高動態表現、更寬的顯示角度、更高的分辨率和顯示對比度，更具飽和度的色彩顯示以及更快的響應時間。

　　LCD顯示模組具有顯示效果出色、穩定性高、高效節能、超寬工作溫度特性、自動感光效果和優秀動態表現等特點。這些特點使得LCD顯示模組在各種應用場景中都能發揮出色的表現，滿足用戶對高質量圖像的需求。隨著科技的不斷進步，LCD顯示模組的技術也在不斷創新和發展，為用戶提供更加優質的視覺體驗。

　　LCD顯示模組的應用

　　LCD顯示模組，即液晶顯示模組，是一種廣泛應用于各類電子設備中的顯示組件。它由液晶顯示器（LCD）、控制器、PCB電路板、背光源和外部連接端口等組成，具有功耗低、顯示質量高、重量輕等優點。LCD顯示模組的應用領域非常廣泛，涵蓋了消費電子、工業設備、醫療儀器、汽車配件等多個領域。

　　在消費電子領域，LCD顯示模組是智能手機、平板電腦、數碼相機、便攜式游戲機等設備的核心組件。這些設備通常需要顯示高清圖像、視頻和各種信息，以實現人機交互功能。例如，智能手機不僅需要顯示通話、短信等基本信息，還需要支持多媒體播放、互聯網瀏覽、應用程序運行等多種功能，這就要求LCD顯示模組具有高分辨率、高對比度和快速響應的特點。

　　在工業設備領域，LCD顯示模組被廣泛應用于各種自動化控制系統、測試儀器和工業機器人中。這些設備通常需要顯示各種數據、圖像和操作界面，以實現狀態監控、故障診斷和人機交互等功能。例如，在工業自動化控制系統中，LCD顯示模組可以顯示生產線的運行狀態、設備的工作參數和故障報警信息，幫助操作人員及時了解和控制生產過程。

　　在醫療儀器領域，LCD顯示模組被廣泛應用于各種醫療設備中，如超聲波診斷儀、心電圖機、血壓計等。這些設備通常需要顯示高精度的醫療圖像和數據，以幫助醫生進行診斷和治療。例如，在超聲波診斷儀中，LCD顯示模組可以顯示實時的超聲波圖像，幫助醫生觀察患者的內部器官和組織結構。

　　在汽車配件領域，LCD顯示模組被廣泛應用于車載導航系統、儀表盤和娛樂系統中。這些設備通常需要顯示各種行車信息、導航地圖和娛樂內容，以提高駕駛的安全性和舒適性。例如，在車載導航系統中，LCD顯示模組可以顯示實時的導航地圖和行車路線，幫助駕駛員準確地到達目的地。

　　LCD顯示模組還被廣泛應用于廣告機、顯示屏幕等顯示型產品中。這些產品通常需要顯示廣告、信息、圖像等內容，以實現宣傳和展示功能。例如，在商場、機場等公共場所，LCD顯示模組可以顯示各種廣告和信息，吸引消費者的注意力。

　　LCD顯示模組在許多領域都有廣泛的應用，這些應用場景的需求各有特點，但LCD顯示模組都能以良好的性能和可靠性滿足它們。隨著科技的不斷進步，LCD顯示模組的應用領域?qū)?huì)更加廣泛，為人們的生活和工作帶來更多的便利。

　　LCD顯示模組如何選型

　　LCD顯示模組的選型是一個復雜且多維度的過程，需要綜合考慮多個因素，以確保最終選擇的模組能夠滿足特定應用的需求。以下是詳細的選型指南，包括一些常見的LCD顯示模組型號。

　　1. 了解基本知識

　　首先，需要了解LCD顯示模組的基本知識。LCD顯示模組是一種集成了LCD顯示屏和驅動電路的模塊化設備，常見于各種電子產品中。根據不同的應用場景，LCD顯示模組可以分為段式、字符型和圖形點陣三種類型。

　　段式LCD：每字為8段組成，只能顯示數字和部分字母，適用于計算器等簡單顯示設備。

　　字符型LCD：用于顯示字符和數字，常見的分辨率有8×1、16×1、16×2、16×4、20×2、20×4、40×2、40×4等。

　　圖形點陣LCD：可以顯示復雜的圖形和漢字，常見的類型有TN、STN、TFT等。

　　2. 尺寸和分辨率

　　選擇合適的尺寸和分辨率是選型的關鍵。尺寸決定了顯示屏的大小，分辨率決定了顯示屏的清晰度。例如：

　　1.8英寸TFT LCD：分辨率為160x128，適用于小型手持設備。

　　3.5英寸TFT LCD：分辨率為320x240，適用于中型設備如導航儀。

　　10.1英寸TFT LCD：分辨率為1280x800，適用于大型設備如工業控制面板。

　　3. 顯示技術

　　不同的顯示技術具有不同的特點和適用場景。常見的顯示技術有TFT、IPS、OLED等。

　　TFT LCD：響應速度快，色彩表現好，適用于需要高刷新率的應用。

　　IPS LCD：視角廣，色彩還原度高，適用于需要高色彩精度的應用。

　　OLED：自發光，對比度高，適用于需要高對比度和低功耗的應用。

　　4. 電源和接口

　　選擇LCD顯示模組時，還需要考慮電源和接口的兼容性和穩定性。

　　電源：確保LCD顯示模組的電源需求與產品的電源系統匹配，避免因電源問題導致模組故障。

　　接口：常見的接口有LVDS、MIPI、HDMI等，需要根據產品的主控板來選擇合適的接口。

　　5. 環境適應能力

　　LCD顯示模組在不同的環境中使用，對環境適應能力有一定的要求。例如：

　　工業應用：需要選擇具有高耐高溫和抗震動能力的模組，如工業級TFT LCD。

　　戶外應用：需要選擇具有高耐低溫和防水能力的模組，如戶外專用TFT LCD。

　　6. 成本和供應鏈管理

　　成本和供應鏈管理也是選型時需要考慮的重要因素。

　　成本：包括LCD顯示模組的價格、維護成本和更換成本等，需要綜合考慮產品的需求和預算。

　　供應鏈管理：選擇有經驗、信譽好的供應商，如京東方（BOE）、**友達光電（AUO）**等，能夠確保LCD顯示模組的質量和交貨周期。

　　7. 案例分析

　　通過一些典型的案例分析，可以更好地理解如何選擇合適的LCD顯示模組。

　　電子導航設備：需要顯示地圖等詳細信息，選擇較大的尺寸和較高的分辨率的LCD顯示模組，如5英寸TFT LCD，分辨率為480x272。

　　醫療設備：需要觀察細微的圖像和數據，選擇IPS技術的LCD顯示模組，如7英寸IPS LCD，分辨率為800x480。

　　戶外廣告牌：需要選擇具有較高防水和耐低溫能力的LCD顯示模組，如15.6英寸戶外專用TFT LCD，分辨率為1920x1080。

　　結論

　　選擇合適的LCD顯示模組需要綜合考慮尺寸、分辨率、顯示技術、電源和接口、環境適應能力、成本和供應鏈管理等多個因素。通過詳細的選型指南和案例分析，可以更好地理解和選擇適合特定應用的LCD顯示模組。
