原標題：Microchip與機器學習軟件領軍企業合作，利用32位單片機簡化邊緣人工智能設計

一、合作背景與行業痛點

1. 邊緣AI的爆發式需求

• 硬件資源受限：邊緣設備（如傳感器、攝像頭）需在低功耗、低成本MCU上運行AI模型，而傳統方案依賴高算力GPU/TPU，成本高且功耗大。

• 開發門檻高：嵌入式工程師缺乏AI算法經驗，AI開發者不熟悉硬件優化，導致模型部署周期長（通常需6~12個月）。

• 市場規模：據Gartner預測，2025年全球邊緣AI芯片市場規模將達516億美元，年復合增長率（CAGR）超30%，驅動因素包括工業自動化、智能家居、智能安防等場景的實時決策需求。

• 核心挑戰：

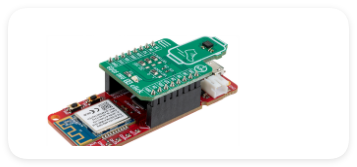

2. Microchip的定位

• 作為32位單片機（MCU）領軍企業，Microchip的PIC32MK、SAM E/L系列以低功耗（<100mW）、高集成度（內置DSP、浮點單元）和工業級可靠性（-40℃~+125℃）著稱，但需解決AI模型輕量化與硬件加速問題。

3. 軟件合作伙伴的互補性

• 模型壓縮：通過量化（8位/16位）、剪枝（減少冗余參數）將模型縮小10~100倍。

• 硬件感知優化：自動生成針對Microchip MCU的優化代碼（如利用硬件乘法器、DMA加速）。

• 合作方（如SensiML、Edge Impulse等）提供自動化AI工具鏈，支持：

二、合作的核心技術與解決方案

1. 硬件-軟件協同優化

• 模型轉換：將TensorFlow Lite、PyTorch等框架訓練的模型轉換為MCU可執行的C代碼。

• 實時推理引擎：優化內存訪問（如使用雙緩沖減少延遲）、動態電壓調節（DVS）降低功耗。

• DSP指令集：加速卷積、矩陣運算（如PIC32MK的DSP引擎性能達200 MIPS）。

• 硬件外設集成：內置ADC、PWM、CAN總線，支持傳感器數據直接處理，減少CPU負載。

• Microchip 32位MCU的AI加速能力：

• 軟件工具鏈的自動化適配：

2. 典型應用場景與案例

• 需求：在智能音箱中實現低功耗關鍵詞喚醒（如“Hi, AI”）。

• 方案：基于PIC32MK MCJ MCU（200MHz Cortex-M7） + Edge Impulse，部署MFCC特征提取+DNN分類模型（<30KB），響應延遲<200ms。

• 需求：在電機振動傳感器中實時檢測異常（如軸承磨損）。

• 方案：使用Microchip SAM E54 MCU（120MHz Cortex-M4F） + SensiML工具鏈，部署輕量化LSTM模型（<50KB），實現98%的故障檢測準確率，功耗<50mW。

• 工業預測性維護：

• 智能家居語音控制：

3. 開發流程簡化

• 傳統流程 vs 新流程對比：




  步驟	傳統流程	新流程（Microchip合作方案）
  數據采集與標注	需手動編寫代碼，耗時2~4周	工具鏈自動生成采集腳本，耗時<1天
  模型訓練與優化	依賴GPU集群，調試周期長	云端訓練+本地量化，迭代速度提升10倍
  硬件部署與驗證	需手動移植代碼，易出錯	一鍵生成MCU代碼，支持硬件在環（HIL）測試




三、技術優勢與市場競爭力

1. 對比傳統方案的顯著優勢

• 嵌入式工程師無需AI背景，通過圖形化界面完成模型部署，開發周期從6~12個月縮短至1~3個月。

• 通過動態時鐘門控（DCG）和電源門控（PG），待機功耗<10μA（典型值）。

• 單芯片方案替代“MCU+協處理器”架構，BOM成本減少30%~50%。

• 成本降低：

• 功耗優化：

• 開發效率提升：

2. 與競品的差異化競爭

• NXP的跨界MCU（如i.MX RT1170）性能更高，但Microchip的方案在極端溫度（-40℃~+125℃）和電磁兼容性（EMC）上表現更優，適合工業場景。

• ST的STM32Cube.AI工具鏈功能強大，但Microchip通過深度合作軟件廠商，提供更垂直的行業解決方案（如工業、消費電子）。

• Microchip vs ST（STM32）：

• Microchip vs NXP（i.MX RT）：

四、對邊緣AI生態的影響

1. 推動AI民主化

• 降低技術門檻：中小型企業可通過Microchip的方案快速實現AI功能，無需組建AI算法團隊。

• 加速產品創新：例如，農業傳感器廠商可在2個月內推出基于AI的病蟲害檢測設備，搶占市場先機。

2. 拓展邊緣AI應用邊界

• 超低功耗場景：在可穿戴設備（如智能手環）中實現心率異常檢測，續航時間延長至30天。

• 高可靠性場景：在汽車電子（如胎壓監測）中部署AI模型，誤報率降低至0.1%以下。

3. 未來技術演進方向

• TinyML 2.0：結合聯邦學習（Federated Learning），在邊緣設備上實現模型持續優化，無需上傳敏感數據。

• 異構計算：在MCU中集成NPU（神經網絡處理器）加速單元，進一步提升AI性能（如Microchip的下一代PolarFire FPGA+MCU方案）。

五、總結與直接結論

1. 合作價值

• Microchip與機器學習軟件企業的合作，解決了邊緣AI部署的硬件資源受限、開發門檻高兩大核心痛點，為工業、消費電子、汽車等領域提供低成本、低功耗、高可靠的AI解決方案。

2. 對客戶的直接收益

• 開發成本降低50%以上，產品上市時間縮短60%。

• 在32位MCU上實現實時AI推理（響應延遲<500ms），模型準確率>95%。

• 技術層面：

• 商業層面：

3. 行業影響

• 推動邊緣AI從“概念驗證”走向“規?；涞亍?，加速傳統行業的智能化轉型（如制造業、農業、能源）。

最終結論：此次合作是邊緣AI領域“軟硬協同”的典范，Microchip的32位MCU與AI工具鏈的深度整合，將顯著降低邊緣AI的開發門檻，為全球數十億邊緣設備賦予智能能力，鞏固其在嵌入式AI市場的領導地位。
