原標題：VGA 視頻與 LED 顯示屏的同步顯示設計

VGA（Video Graphics Array）是一種模擬視頻信號標準，廣泛應用于傳統顯示器和投影儀。而LED顯示屏通常采用數字信號驅動，支持高分辨率、高刷新率和動態顯示。將VGA視頻信號與LED顯示屏同步顯示，需解決信號格式轉換、時序匹配、分辨率適配等問題。以下是關鍵設計技術和實現方法。

一、同步顯示的核心挑戰

1. 信號格式差異

• VGA：模擬信號（RGB三基色+行同步HSYNC+場同步VSYNC），分辨率和刷新率固定（如640×480@60Hz）。

• LED顯示屏：數字信號（TTL/LVDS/HDMI/DP等），支持高分辨率（如1920×1080）和可變刷新率。

2. 分辨率與比例適配

• VGA信號的分辨率（如4:3）可能與LED顯示屏的分辨率（如16:9）不匹配，需進行縮放或裁剪。

3. 時序同步

• VGA的行同步和場同步信號需與LED顯示屏的時序嚴格對齊，避免畫面撕裂或閃爍。

4. 信號延遲

• 信號轉換、處理和傳輸可能引入延遲，需通過硬件或軟件補償。

5. 色彩空間轉換

• VGA的RGB模擬信號需轉換為L(zhǎng)ED顯示屏的數字RGB信號，可能涉及色彩深度和伽馬校正。

二、同步顯示設計技術

1. 硬件設計

• VGA信號采集模塊

• 使用VGA解碼芯片（如AD9883、CH7024）將模擬VGA信號轉換為數字RGB信號（如24位RGB888）。

• 提取行同步（HSYNC）和場同步（VSYNC）信號，用于后續時序控制。

• FPGA/ASIC信號處理

• 分辨率適配：通過FPGA實現圖像縮放（如雙線性插值）或裁剪，將VGA信號適配到LED顯示屏的分辨率。

• 時序同步：根據LED顯示屏的時序要求（如點時鐘、行周期、場周期），重新生成同步信號。

• 色彩空間轉換：調整RGB信號的伽馬曲線，匹配LED顯示屏的色彩特性。

• LED驅動模塊

• 將處理后的數字RGB信號轉換為L(zhǎng)ED顯示屏的驅動信號（如恒流驅動）。

• 支持灰度級控制（如8位/10位/12位）和PWM調光，實現高動態范圍顯示。

• 時序補償與延遲控制

• 在FPGA中實現延遲補償，確保VGA信號與LED顯示屏的時序嚴格對齊。

• 使用高速緩存（如FIFO）緩沖數據，避免時序沖突。

2. 軟件設計

• EDID（擴展顯示識別數據）解析

• LED顯示屏通過EDID向主機報告支持的分辨率和時序參數，確保VGA信號的兼容性。

• 需在FPGA或MCU中實現EDID解析邏輯。

• 動態分辨率切換

• 支持多分辨率輸入（如640×480、800×600、1024×768），根據輸入信號自動調整LED顯示屏的顯示模式。

• 幀率同步

• 檢測VGA信號的場同步頻率（如60Hz），調整LED顯示屏的刷新率以匹配。

• 使用PLL（鎖相環）生成穩定的時鐘信號，避免畫面抖動。

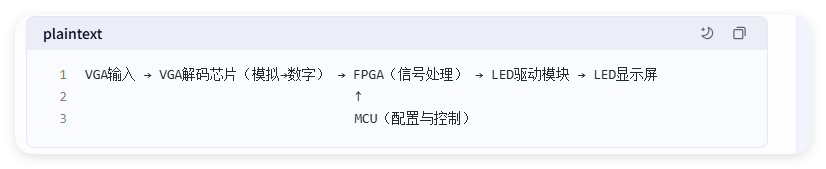

3. 系統架構

• FPGA核心功能：

• 圖像縮放與裁剪

• 時序生成與同步

• 色彩空間轉換

• 延遲補償

• MCU功能：

• 配置VGA解碼芯片和LED驅動模塊

• 讀取EDID信息

• 動態調整顯示參數

三、關鍵技術細節

1. VGA信號解碼

• VGA解碼芯片將模擬RGB信號轉換為數字信號，并提取HSYNC和VSYNC。

• 需確保采樣時鐘與VGA信號的像素時鐘同步，避免圖像失真。

2. 圖像縮放算法

• 雙線性插值：適用于小幅度縮放，計算簡單，圖像質量較好。

• 多相濾波：適用于大幅度縮放，圖像質量更高，但計算復雜度較大。

• 需在FPGA中實現硬件加速，以滿足實時性要求。

3. 時序生成

• 根據LED顯示屏的時序參數（如點時鐘、行周期、場周期），生成新的HSYNC和VSYNC信號。

• 確保新時序與VGA信號的時序嚴格對齊，避免畫面撕裂。

4. 色彩深度與伽馬校正

• VGA信號通常為8位RGB，LED顯示屏可能支持更高位深（如10位/12位）。

• 通過FPGA實現伽馬校正，匹配LED顯示屏的亮度響應曲線。

5. 低延遲設計

• 優化FPGA的流水線設計，減少信號處理延遲。

• 使用高速緩存（如FIFO）緩沖數據，避免時序沖突。

四、典型應用場景與優化

1. 會議室/教室投影

• 將VGA信號（如筆記本電腦輸出）同步顯示到LED大屏，需支持高分辨率（如1920×1080）和低延遲。

• 優化重點：快速分辨率切換、低延遲、色彩一致性。

2. 監控中心

• 多路VGA信號同步顯示到LED拼接屏，需支持多窗口分割和無縫拼接。

• 優化重點：多信號同步、圖像拼接算法、高刷新率。

3. 工業控制

• 將VGA信號（如PLC界面）顯示到LED工業屏，需支持高可靠性和抗干擾能力。

• 優化重點：信號完整性、抗EMI設計、長距離傳輸。

五、性能指標與測試

六、總結

VGA視頻與LED顯示屏的同步顯示需解決信號格式轉換、分辨率適配、時序同步等核心問題。通過以下技術組合可實現高質量同步：

1. 硬件設計：VGA解碼芯片+FPGA信號處理+LED驅動模塊。

2. 軟件設計：EDID解析、動態分辨率切換、幀率同步。

3. 關鍵技術：圖像縮放、時序生成、色彩校正、低延遲設計。

典型應用場景包括會議室、監控中心和工業控制，需根據具體需求優化性能。通過嚴格測試驗證分辨率適配、時序同步、延遲和色彩一致性，確保系統穩定可靠。

七、擴展建議

1. 支持多接口

• 擴展支持HDMI、DVI、DP等數字接口，提高系統兼容性。

2. 無線傳輸

• 結合Wi-Fi或5G模塊，實現無線VGA信號傳輸與同步顯示。

3. 智能控制

• 集成觸摸屏或遙控器，支持用戶自定義顯示模式（如分屏、畫中畫）。

通過以上設計，VGA視頻與LED顯示屏的同步顯示系統可廣泛應用于教育、商業、工業等領域，滿足高精度、高可靠性的顯示需求。
