原標題：高頻開關電源原理

　　1.高頻開關電源原理--簡介

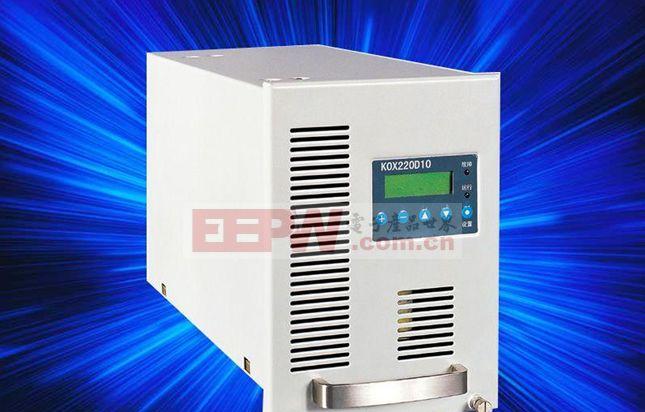

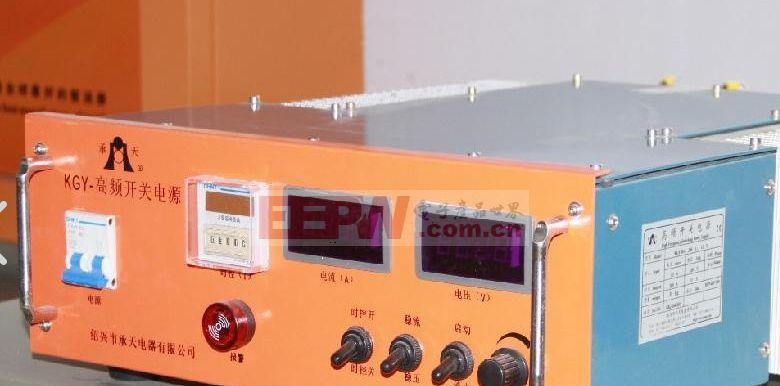

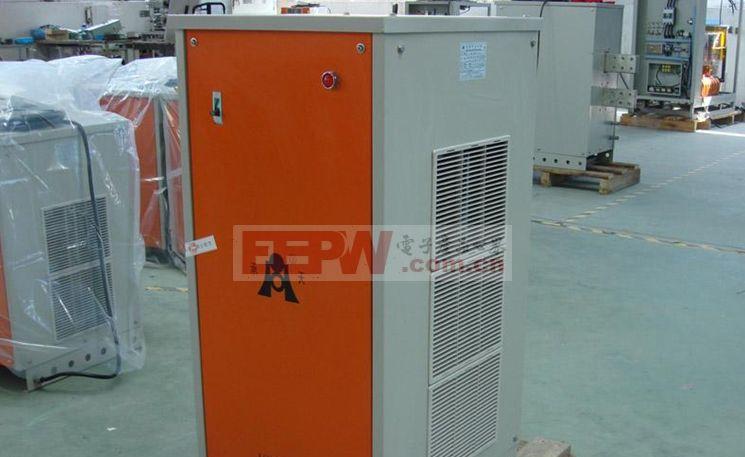

　　高頻開關電源，其英文名稱為Switching Mode Power Supply，又稱交換式電源、開關變換器以及開關型整流器SMR，它是一種高頻化電能轉換裝置。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。它主要是通過MOSFET或IGBT的高頻工作，開關頻率一般控制在50-100kHz范圍內，實現高效率和小型化。

2.高頻開關電源原理--構成

　　高頻開關電源主要由主電路、控制電路、檢測電路以及輔助電源等四部分構成：

　　主電路，主要包括輸入濾波器、整流與濾波、逆變以及輸出整流與濾波，最終可以提供穩定可靠的直流電源。

　　控制電路，它可以通過控制逆變器，改變其頻率或脈寬，達到輸出穩定，還可以提供控制電路對整機進行各種保護措施。

　　檢測電路，除了提供保護電路中正在運行中各種參數外，還提供各種顯示儀表資料。

　　輔助電源，提供所有單一電路的不同要求電源。

3.高頻開關電源原理--穩壓原理

　　高頻開關電源的主電路會將電網存在的雜波過濾，同時也阻礙本機產生的雜波反饋到公共電網，然后將電網交流電源直接整流為較平滑的直流電，以供下一級變換，再將整流后的直流電變?yōu)楦哳l交流電，如果需要不同的頻率和帶寬，可以通過控制電路來控制逆變器來獲得，最后根據負載需要，提供穩定可靠的直流電源，同時控制電路可以對整機進行各種保護措施。
