原標題：分配器原理

　　1.分配器原理--簡介

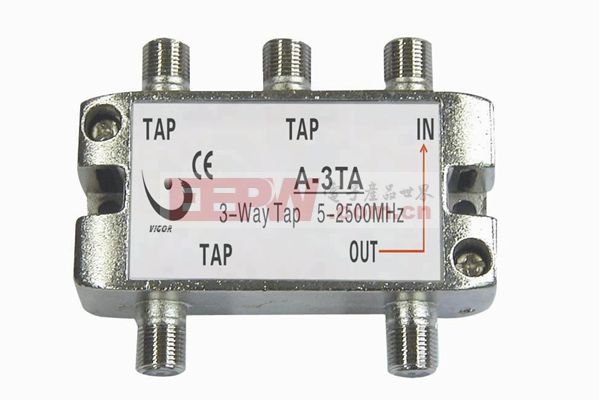

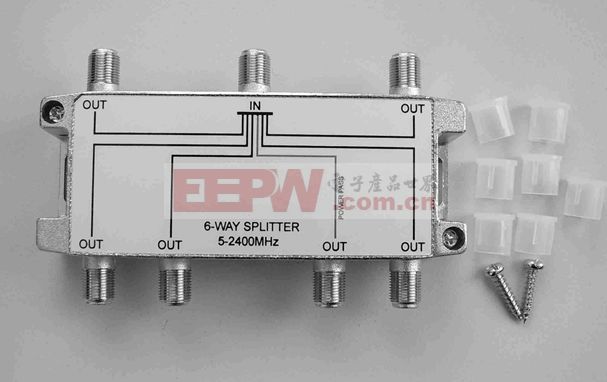

　　分配器是有線電視傳輸系統中分配網絡里最常用的部件，用來分配信號的部件。它的功能是將一路輸入信號均等地分成幾路輸出，通常有二分配、三分配、四分配、六分配等。有線電視網的頻率不斷提升，功能不斷加強，因此對分配器的要求不斷提高。

2.分配器原理--分類

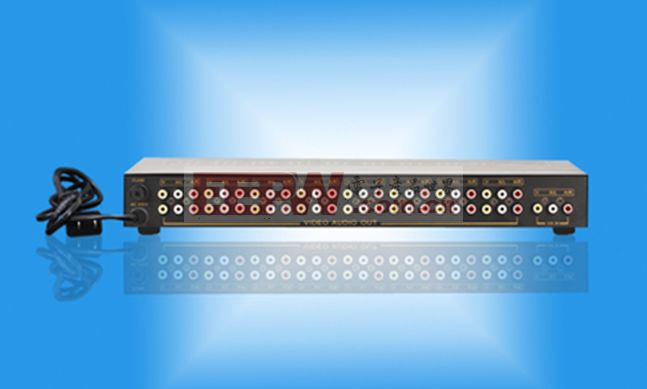

　　分配器就是用來轉換成多路相等的信號的裝置，其結構簡單、維護方便、體積小巧，可滿足工業自動化領域多路控制的需要。此產品集成度高，工作穩定可靠，安裝方便，有多種規格可供選擇，主要可以分為HDMI分配器、VGA分配器、字符疊加分配器、AV分配器、SDI分配器 、VGA+A分配器、V分配器、RGB分配器、DVI分配器以及VGA網線分配器等。

3.分配器原理

　　分配器主要應用于需要將一路儀表信號轉換成兩路輸出的場合，并且輸出信號可以微調，其特征在于基準電壓模塊產生7.5V基準電壓輸出與輸入緩沖模塊連接，DC/DC模塊將24V DC輸入轉換為15V DC輸出與信號輸出模塊連接，輸入緩沖模塊將輸入電流信號流經一精密電阻變成電壓信號并將其緩沖放大，再經信號輸出模塊將此電壓信號轉換回電流信號輸出。

4.分配器原理--作用

　　有線電視系統中，分配器一般安裝在需將一路信號分為多路輸出的分配點上，其主要的作用有以下三個方面：

　　1)信號分配作用--將輸入信號功率均分地分配到各支路，且要求分配損耗不得超過規定值。

　　2)阻抗匹配作用--將輸入信號的電纜與幾路分支電纜并接起來，必然造成阻抗不匹配，若經過分成若干支路，此問題就順利解決。

　　3)隔離作用--分配器個輸出端之間具有一定的隔離度，反向輸入的干擾信號不會相互影響。
