Xilinx 面向不斷壯大的 5G O-RAN 虛擬基帶單元市場推出多功能電信加速器卡

來源: 電子產品世界
2020-09-23
類別:新品快報
eye 92
文章創建人 拍明

原標題:Xilinx 面向不斷壯大的 5G O-RAN 虛擬基帶單元市場推出多功能電信加速器卡

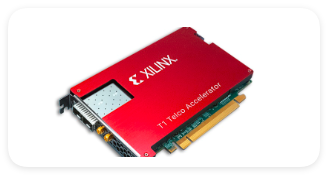

Xilinx(現為AMD旗下)推出的多功能電信加速器卡(如T1電信加速器卡Alveo U30/U50系列)專為5G開放無線接入網(O-RAN)虛擬基帶單元(vBBU)設計,通過硬件加速、靈活可編程性和高帶寬處理,顯著提升vBBU的性能、能效和部署靈活性。以下從技術架構、核心優勢、應用場景及行業影響展開分析。


一、技術架構:硬件加速與軟件定義的融合

1. 關鍵硬件組件

  • FPGA/ACAP芯片

    • 采用Xilinx Versal ACAPZynq UltraScale+ RFSoC,集成可編程邏輯(PL)標量引擎(CPU)智能引擎(AI/DSP),實現單芯片多任務處理。

    • 示例:Versal AI Core系列提供1,300+ TOPS AI算力200Gbps網絡帶寬。

  • 高速接口

    • 支持100G/200G以太網、PCIe Gen4/5JESD204B/C,適配O-RAN前傳(FH)和中傳(MH)接口。

  • 硬件加速模塊

    • L1加速:PHY層處理(如FFT/iFFT、信道編碼、波束成形)。

    • L2/L3加速:分組處理、QoS調度、安全加密(如IPsec/MACsec)。

2. 軟件棧支持

  • O-RAN兼容性

    • 支持O-RAN前傳協議(eCPRI/RoE)7.2x分裂架構,與第三方RU(射頻單元)無縫對接。

  • 開發工具鏈

    • Vitis統一軟件平臺:提供C/C++/OpenCL開發環境,簡化算法部署。

    • RFDC IP核:內置ADC/DAC控制器,支持16位@6.5GSPS采樣率。


二、核心優勢:解決vBBU的關鍵挑戰

1. 高性能與低延遲

  • L1處理能力

    • 單卡可處理16個100MHz載波的物理層(PHY),時延<100μs(滿足5G URLLC需求)。

  • 對比傳統方案

    • 相較于CPU-only方案,F(xiàn)PGA加速使信道編碼吞吐量提升10倍,功耗降低50%。

2. 靈活性與可擴展性

  • 動態重構

    • 通過部分重構(PR)技術,在線更新算法(如從4G升級到5G NR),無需硬件更換。

  • 多標準支持

    • 單卡同時處理5G NR、LTE和Wi-Fi 6,降低運營商TCO(總擁有成本)。

3. 能效優化

  • 功耗對比

    • 傳統ASIC方案功耗約200W/載波,Xilinx方案功耗<50W/載波(基于7nm工藝)。

  • 散熱設計

    • 采用被動散熱設計(如Alveo U30),適用于數據中心高密度部署。


三、應用場景:覆蓋O-RAN全生態

1. 分布式vBBU池

  • 場景描述

    • 在邊緣數據中心部署vBBU池,通過加速器卡集中處理多個RU的基帶信號。

  • 價值體現

    • 減少機房空間占用(單卡替代4U服務器),降低租金成本。

2. 私有5G網絡

  • 場景描述

    • 工業園區、港口等場景部署輕量化vBBU,加速器卡提供低時延、高可靠連接。

  • 案例

    • 某港口使用Xilinx加速器卡實現AGV自動導引車的5G控制,時延<5ms。

3. 網絡切片與邊緣計算

  • 場景描述

    • 在vBBU中集成MEC(多接入邊緣計算)功能,加速器卡處理實時數據(如視頻分析)。

  • 性能指標

    • 單卡支持20路4K視頻流的AI推理(如YOLOv5目標檢測)。


四、行業影響與競爭格局

1. 對O-RAN生態的推動

  • 開放性與互操作性

    • Xilinx加速器卡支持O-RAN聯盟定義的接口規范,促進多廠商RU/vBBU互通。

  • 降低準入門檻

    • 中小廠商可基于Xilinx方案快速開發vBBU,打破傳統設備商壟斷。

2. 競爭對比


廠商方案類型優勢劣勢
XilinxFPGA/ACAP加速卡靈活可編程、低時延開發門檻較高
IntelFPGA加速卡生態成熟(如OpenVINO)5G專用IP核較少
NVIDIAGPU+DPU方案AI算力強不支持實時PHY層處理
MarvellASIC芯片能效高靈活性差


3. 未來趨勢

  • AI與基帶融合

    • 加速器卡將集成更多AI引擎(如Xilinx Vitis AI),實現智能波束成形、信道預測。

  • 云原生支持

    • 通過DPU(數據處理單元)卸載vBBU的虛擬化開銷,提升容器化部署效率。


五、用戶價值與選型建議

1. 直接用戶價值

  • 運營商

    • 降低CAPEX(單載波成本<傳統方案30%)和OPEX(能效提升40%)。

  • 設備商

    • 縮短vBBU開發周期(從18個月降至6個月),快速響應市場需求。

2. 選型建議

  • 中小規模部署

    • 選擇Alveo U30(低功耗、低成本),支持1-4個載波。

  • 大規模部署

    • 選擇Versal AI Core系列(高算力、多接口),支持16+載波。

  • AI密集型應用

    • 優先選擇集成AI引擎的型號(如Versal AI Edge系列)。


六、結論

Xilinx多功能電信加速器卡通過硬件加速、靈活可編程性和高能效,成為5G O-RAN vBBU市場的核心組件。其支持多標準、動態重構和云原生的特性,不僅滿足當前5G網絡需求,更為未來6G演進、AI-native網絡奠定基礎。對于運營商和設備商而言,Xilinx方案是平衡性能、成本與靈活性的最優選擇之一。
