原標題：采用升壓功率因數校正(PFC)前級及隔離反激拓?fù)浜蠹壍?0W可調光LED鎮流器設計

設計一款90W可調光LED鎮流器，采用升壓PFC前級與隔離反激拓?fù)浜蠹?/span>的架構，需綜合考慮功率因數校正、效率、調光兼容性及安全隔離。以下從系統架構、關鍵電路設計、控制策略及調試要點展開分析。

一、系統架構與工作原理

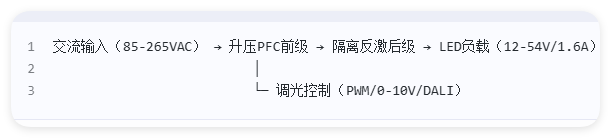

1. 整體框圖

2. 分級功能

• 升壓PFC前級：

• 將交流輸入轉換為400V直流母線，實現PF>0.95，THD<10%。

• 采用臨界連續導通模式（CrCM）或連續導通模式（CCM）控制。

• 隔離反激后級：

• 將400V母線轉換為可調直流輸出（12-54V），支持模擬/PWM調光。

• 通過光耦+TL431實現反饋隔離，滿足安全規范（如UL1310）。

二、關鍵電路設計

1. 升壓PFC前級設計

• 功率級參數：

• 輸入電壓范圍：85-265VAC → 輸出：400V/0.25A

• 電感選擇：L = (Vin_min^2 × D) / (2 × Pout × fsw × ΔIL)
  （示例：Vin_min=120V, D=0.7, fsw=65kHz → L≈470μH）

• 控制芯片選型：

• NCP1611（CrCM模式，內置X電容放電）或UCC28070（CCM模式，支持雙通道交錯）。

• EMI濾波：

• 共模電感（Lcm=10mH） + X電容（0.47μF） + Y電容（2×2.2nF），滿足EN55015 Class B。

2. 隔離反激后級設計

• 功率級參數：

• Np:Ns = 400V:54V = 7.4:1（考慮漏感與效率，實際匝比8:1）

• 磁芯：PQ26/25，氣隙長度0.5mm（避免飽和）。

• 輸入：400V → 輸出：12-54V/1.6A（可調）

• 變壓器設計：

• 控制芯片選型：

• UCC28740（準諧振反激，支持輕載Burst Mode）或NCP1342（高頻PWM控制）。

• 調光接口：

• PWM調光：通過光耦隔離PWM信號（頻率1-10kHz，占空比0-100%）。

• 0-10V調光：使用TL431+運放將電壓轉換為電流控制信號。

三、控制策略與保護功能

1. PFC控制策略

• CrCM模式優勢：

• 零電流開通（ZCS），降低MOSFET開通損耗。

• 電流波形自然跟隨輸入電壓，實現高PF值。

• CCM模式優勢：

• 輸出紋波低（<50mV），適合高精度應用。

2. 反激控制策略

• 準諧振（QR）控制：

• 檢測變壓器退磁時刻開通MOSFET，降低開關損耗。

• 輸出電壓調節：

• 通過TL431+光耦反饋，誤差放大器帶寬設為1kHz（避免音頻噪聲）。

3. 保護功能

• 輸入過壓/欠壓保護：

• 檢測整流后電壓，觸發閾值：420V（OVP）/70V（UVP）。

• 輸出過流保護：

• 檢測反激次級電流，通過RCS電阻+比較器實現。

• 過熱保護：

• 在變壓器或MOSFET附近放置NTC熱敏電阻，溫度>105°C時關閉PWM。

四、調試要點與常見問題

1. PFC級調試

• 問題1：PF值低（<0.9）

• 可能原因：電感飽和、電流采樣電阻偏差。

• 解決：增大電感氣隙，校準采樣電阻（誤差<1%）。

• 問題2：母線電壓超調

• 可能原因：輸出電容容量不足。

• 解決：增加電解電容（如2×470μF/450V并聯）。

2. 反激級調試

• 問題1：輸出紋波大（>200mV）

• 可能原因：變壓器漏感大、輸出電容ESR高。

• 解決：優化變壓器繞法（三明治繞法），更換低ESR電容（如OS-CON）。

• 問題2：調光時閃爍

• 可能原因：PWM頻率與反激開關頻率諧振。

• 解決：調整PWM頻率至5kHz以上，或增加輸出濾波電容。

五、效率優化與熱管理

1. 效率優化

• PFC級：

• 使用超結MOSFET（如STF13N60M2）降低導通損耗。

• 二極管選用SiC肖特基（如C3D04060），反向恢復損耗低。

• 反激級：

• 采用同步整流（如NCP4305），次級導通損耗降低60%。

2. 熱管理

• 散熱設計：

• PFC電感：EE25磁芯+散熱漆，溫升<30K。

• 反激MOSFET：TO-220封裝+散熱片，結溫<85°C。

六、總結

1. 設計亮點

• 高PF與低THD：通過CrCM PFC實現PF>0.97，THD<8%。

• 寬范圍調光：支持PWM/0-10V/DALI，調光深度<1%。

• 高可靠性：滿足UL8750安全規范，隔離電壓>4000VAC。

2. 改進方向

• 數字化控制：未來可替換為STM32+PFC+反激數字控制，實現更靈活的保護策略。

• GaN器件應用：采用GaN FET可進一步提升效率至94%以上。

該設計通過分級架構與精細控制，平衡了性能與成本，是90W LED驅動電源的高效解決方案。
