原標題：電子鎮流器的過電壓保護設計

電子鎮流器的過電壓保護設計是確保其安全可靠運行的關鍵環節，尤其在應對電網波動、雷擊、負載異常等場景時至關重要。以下從保護原理、實現方式、關鍵參數及設計要點四個方面系統闡述，結合實際案例和參數分析，提供專業且清晰的解決方案。

一、過電壓保護的核心原理

過電壓保護的核心目標是限制電壓峰值，避免鎮流器內部元件（如開關管、電容、燈管）因電壓過高而損壞。主要機制包括：

1. 電壓檢測與比較：實時監測輸入或輸出電壓，與預設閾值比較。

2. 快速響應：在電壓超限時觸發保護動作（如關斷電路、泄放能量）。

3. 自恢復或鎖定：根據設計需求，保護動作后可選擇自動恢復或鎖定狀態（需手動復位）。

二、過電壓保護的實現方式

1. 輸入端過電壓保護（市電異常）

• 壓敏電阻（MOV）

• 原理：當電壓超過其擊穿電壓（如275V AC）時，MOV電阻急劇下降，分流過電壓能量。

• 應用：并聯在輸入端，吸收雷擊或電網浪涌。

• 案例：某鎮流器輸入端使用14D471K MOV（擊穿電壓470V），可承受8/20μs、10kA浪涌。

• 注意：長期過壓可能導致MOV老化，需配合熔斷器使用。

• 瞬態電壓抑制二極管（TVS）

• 原理：快速響應（ps級），鉗位電壓至安全范圍。

• 應用：保護敏感電路（如控制芯片）。

• 參數選擇：根據電路工作電壓選擇擊穿電壓（如1.5倍工作電壓）。

2. 輸出端過電壓保護（燈管異常）

• 輸出電壓檢測與關斷

• 原理：通過分壓電阻監測輸出電壓，超過閾值時觸發控制芯片關斷輸出。

• 案例：某鎮流器輸出端設置400V閾值，當電壓超過時，控制芯片（如IR2153）停止驅動信號。

• 優勢：直接切斷故障源，避免燈管或電容損壞。

• 齊納二極管鉗位

• 原理：將輸出電壓鉗位在安全值（如500V）。

• 應用：適用于小功率鎮流器，簡單可靠。

• 注意：需計算齊納二極管功率（P=V×I），避免過熱失效。

3. 自恢復過壓保護（PTC熱敏電阻）

• 原理：PTC電阻隨溫度升高而急劇增大，限制電流。

• 應用：串聯在輸入端，過壓時PTC發熱阻值增大，限制電流，電壓恢復正常后PTC冷卻恢復。

• 案例：某鎮流器使用10D-9 PTC（常溫電阻10Ω，動作電流0.9A），可承受多次過壓沖擊。

• 優勢：無需手動復位，適合頻繁過壓場景。

三、關鍵參數與設計要點

1. 保護閾值設定

• 輸入端：通常為市電峰值電壓的1.2-1.5倍（如220V AC峰值311V，閾值設為370-400V）。

• 輸出端：根據燈管特性設定（如熒光燈啟動電壓約1000V，正常運行電壓約100V，閾值可設為400V）。

2. 響應時間

• MOV/TVS：響應時間≤1ns，適合瞬態過壓。

• 電壓檢測電路：響應時間≤10μs，需優化比較器速度。

3. 能量吸收能力

• MOV：根據浪涌能量選擇通流容量（如10kA、20kA）。

• TVS：選擇脈沖功率（Pppm）大于浪涌能量（如8/20μs波形下，Pppm≥1.5×浪涌功率）。

4. 可靠性驗證

• 浪涌測試：按IEC 61000-4-5標準，施加8/20μs、6kV浪涌，驗證保護電路是否失效。

• 壽命測試：模擬長期過壓（如1.1倍額定電壓連續工作1000小時），檢查元件老化情況。

四、典型電路設計案例

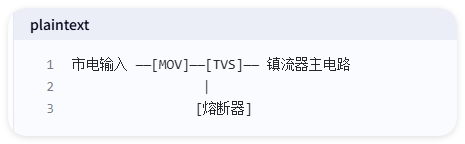

案例1：基于MOV+TVS的輸入端保護

• MOV：14D471K（擊穿電壓470V，通流10kA）。

• TVS：1.5KE440CA（擊穿電壓440V，峰值脈沖功率1500W）。

• 熔斷器：6.3A/250V（與MOV配合，避免MOV短路時引發火災）。

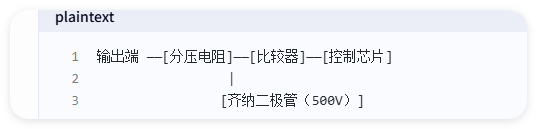

案例2：基于電壓檢測的輸出端保護

• 分壓電阻：R1=1MΩ，R2=10kΩ，閾值電壓=500V×(10k/(1M+10k))≈5V。

• 比較器：LM393，輸出驅動控制芯片關斷信號。

• 齊納二極管：BZX84C5V1（鉗位電壓5.1V，防止比較器輸入過壓）。

五、常見問題與解決方案

六、總結

電子鎮流器的過電壓保護設計需綜合考慮輸入端浪涌抑制、輸出端電壓監測和元件可靠性。關鍵要點包括：

1. 分層保護：輸入端用MOV+TVS吸收浪涌，輸出端用電壓檢測+關斷機制限制電壓。

2. 參數匹配：保護閾值、響應時間和能量吸收能力需與鎮流器規格匹配。

3. 可靠性驗證：通過浪涌測試和壽命測試確保保護電路長期有效。

通過合理設計，可顯著提升鎮流器的抗過壓能力，延長使用壽命，并滿足IEC 61547等安規標準要求。
