原標題：電子鎮流器的異常保護問題

電子鎮流器的異常保護設計是保障其安全性和可靠性的核心環節，需針對輸入異常、輸出異常、元件失效等場景制定系統性保護策略。以下從異常類型、保護機制、關鍵設計要點及常見問題解決四個維度展開，結合具體案例和參數分析，提供專業且可落地的解決方案。

一、電子鎮流器常見異常類型及危害

二、異常保護機制與實現方式

1. 輸入過電壓保護

• 壓敏電阻（MOV）

• 擊穿電壓需高于正常工作電壓（如220V AC系統選275V AC MOV）。

• 通流容量需匹配浪涌能量（如8/20μs波形下，選10kA或更高）。

• 原理：電壓超過擊穿電壓時，電阻急劇下降，分流浪涌能量。

• 設計要點：

• 案例：某鎮流器使用14D471K MOV（擊穿電壓470V），可承受6kV浪涌。

• TVS二極管

• 鉗位電壓需低于后級元件耐壓（如控制芯片輸入端選5V鉗位TVS）。

• 峰值脈沖功率需大于浪涌能量（如1.5倍浪涌功率）。

• 原理：快速響應（ps級），鉗位電壓至安全值。

• 設計要點：

2. 輸入欠電壓保護

• 電壓檢測電路

• 閾值通常設為額定電壓的80%-90%（如220V AC系統閾值設為180V AC）。

• 需增加遲滯比較器，避免電壓波動導致誤觸發。

• 原理：通過分壓電阻監測輸入電壓，低于閾值時觸發保護。

• 設計要點：

• 案例：某鎮流器使用LM393比較器，輸入電壓低于180V時關斷輸出。

3. 輸出短路保護

• 電流檢測與關斷

• 短路電流閾值需低于開關管最大承受電流（如選1.5倍額定電流）。

• 響應時間需≤10μs，避免開關管過熱。

• 原理：通過電流互感器或采樣電阻監測輸出電流，超過閾值時關斷驅動信號。

• 設計要點：

• 案例：某鎮流器使用0.1Ω采樣電阻，當電流超過5A時，控制芯片（如IR2153）停止輸出。

4. 輸出開路保護

• 輸出電壓檢測

• 閾值需高于正常工作電壓，但低于元件耐壓。

• 可結合齊納二極管鉗位，防止電壓過高。

• 原理：監測輸出電壓，超過閾值時觸發保護（如輸出電壓≥400V時關斷）。

• 設計要點：

5. 過溫保護

• 熱敏電阻（NTC/PTC）

• NTC用于溫度監測，PTC用于自恢復保護。

• 保護溫度通常設為85℃-100℃（根據元件耐溫確定）。

• 原理：溫度升高時，熱敏電阻阻值變化，觸發保護。

• 設計要點：

• 案例：某鎮流器使用10kΩ NTC熱敏電阻，當溫度超過90℃時，控制芯片降低輸出功率。

6. 燈管異常保護

• 啟動失敗檢測

• 啟動失敗次數閾值通常設為3-5次。

• 保護后需鎖定或延時重啟，避免頻繁嘗試。

• 原理：監測啟動過程中的電流或電壓變化，若多次啟動失敗則觸發保護。

• 設計要點：

三、關鍵設計參數與驗證方法

1. 保護閾值設定

• 輸入過壓：通常為額定電壓的1.2-1.5倍（如220V AC系統閾值設為264V-330V）。

• 輸入欠壓：通常為額定電壓的80%-90%（如220V AC系統閾值設為176V-198V）。

• 輸出短路電流：通常為額定電流的1.5-2倍。

• 輸出開路電壓：通常為正常工作電壓的1.2-1.5倍。

2. 響應時間

• 輸入過壓/欠壓：≤10μs（需優化比較器速度）。

• 輸出短路：≤5μs（需快速關斷驅動信號）。

• 過溫保護：≤1s（需考慮熱慣性）。

3. 驗證方法

• 浪涌測試：按IEC 61000-4-5標準，施加8/20μs、6kV浪涌，驗證保護電路是否失效。

• 短路/開路測試：模擬輸出短路/開路，驗證鎮流器是否關斷且無損壞。

• 溫度循環測試：在-20℃至85℃范圍內循環測試，驗證保護電路可靠性。

四、常見問題與解決方案

五、典型保護電路設計案例

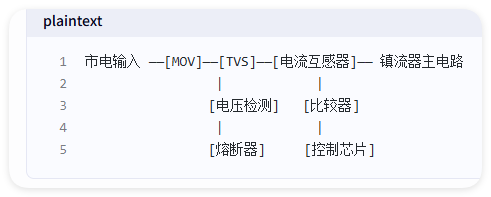

案例1：輸入過壓+欠壓+短路綜合保護

• MOV：14D471K（擊穿電壓470V，通流10kA）。

• TVS：1.5KE440CA（鉗位電壓440V，峰值脈沖功率1500W）。

• 電壓檢測：分壓電阻R1=1MΩ，R2=10kΩ，閾值電壓=5V（對應180V AC）。

• 電流檢測：電流互感器變比1:1000，采樣電阻0.1Ω，閾值電流=5A。

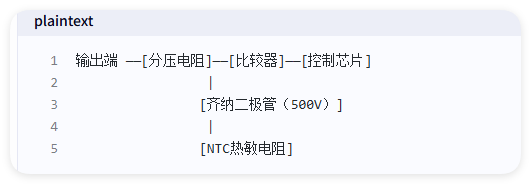

案例2：輸出開路+過溫保護

• 分壓電阻：R1=1MΩ，R2=10kΩ，閾值電壓=5V（對應400V輸出）。

• 齊納二極管：BZX84C5V1（鉗位電壓5.1V，防止比較器輸入過壓）。

• NTC熱敏電阻：10kΩ@25℃，B值3950，保護溫度90℃。

六、總結

電子鎮流器的異常保護設計需遵循分層保護、快速響應、可靠性驗證三大原則，具體要點包括：

1. 輸入端：MOV+TVS吸收浪涌，電壓檢測防止欠壓。

2. 輸出端：電流檢測防短路，電壓檢測防開路。

3. 溫度保護：NTC/PTC監測溫度，避免過熱。

4. 燈管保護：?jiǎn)?dòng)失敗檢測，避免頻繁嘗試。

通過合理設計，可顯著提升鎮流器的抗異常能力，延長使用壽命，并滿足IEC 61347等安規標準要求。
