什么是熱敏干簧繼電器

來源： ickey

2020-09-23

類別：基礎知識

拍明

原標題：什么是熱敏干簧繼電器

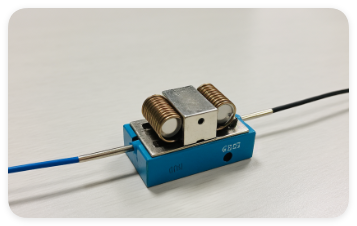

熱敏干簧繼電器（Thermal Reed Relay）是一種結合了干簧管（Reed Switch）和熱敏材料的特殊繼電器，通過溫度變化控制干簧管的觸點通斷，實現無源溫度控制或信號切換。其核心優勢在于無功耗、高可靠性、全密封結構，適用于需要溫度敏感響應且要求長壽命的場景（如溫控設備、消防報警、家電保護等）。

一、熱敏干簧繼電器的工作原理

干簧管基礎

干簧管由密封玻璃管內的兩片磁性簧片組成，外部磁場靠近時，簧片吸合導通；磁場消失后，簧片分離斷開。
特點：無機械磨損、壽命長（可達10?次以上）、耐惡劣環境（防潮、防爆）。

熱敏材料的引入

低溫時：材料具有磁性，產生磁場驅動干簧管吸合。
高溫時：材料失去磁性，磁場消失，干簧管斷開。
在干簧管外部或內部集成熱敏磁性材料（如居里溫度點特定的合金），其磁性隨溫度變化：
關鍵參數：動作溫度（T_on）和釋放溫度（T_off），通常存在溫度回差（如T_on=60°C，T_off=55°C）。

無源工作機制

無需外部電源驅動，僅通過溫度變化觸發，適合電池供電或無法布線的場景。

二、熱敏干簧繼電器的核心特性

特性	說明與優勢
無功耗運行	僅在溫度變化瞬間消耗能量（簧片吸合/釋放），維持狀態時零功耗。
高可靠性	全密封結構防潮、防塵、防爆，壽命遠超機械繼電器（≥10?次操作）。
快速響應	動作時間≤5ms，適合高速溫度監控（如過熱保護）。
寬溫度范圍	動作溫度可定制（如-20°C至+150°C），覆蓋工業、家電、汽車等場景。
抗干擾能力強	無電弧、無電磁輻射，適合敏感電路（如醫療設備）。

三、熱敏干簧繼電器的典型應用

過熱保護

場景：電機、變壓器、電源模塊的過熱保護。
原理：當溫度超過動作溫度（如85°C）時，繼電器斷開，切斷電路。
優勢：無需供電，體積小，可直接集成到設備內部。

溫度控制

場景：恒溫箱、熱水器、空調的溫度調節。
原理：通過熱敏材料感知溫度，控制加熱/制冷設備的通斷。
優勢：無源設計，避免電池耗盡問題。

消防報警

場景：煙霧探測器、火災報警器的溫度觸發。
原理：高溫時繼電器斷開，觸發報警信號。
優勢：高可靠性，適合長期無人值守環境。

家電保護

場景：電飯煲、微波爐的過熱斷電。
原理：溫度異常時切斷電源，防止設備損壞。
優勢：成本低，壽命長。

四、熱敏干簧繼電器的選型要點

動作溫度（T_on）與釋放溫度（T_off）

根據應用場景選擇合適的溫度閾值，需考慮溫度回差（通常為5-10°C）。
示例：電機保護需選T_on=85°C，T_off=80°C的型號。

負載能力

觸點額定電流和電壓需匹配負載（如1A/125VAC或0.5A/30VDC）。
感性負載（如電機）需選抗熔焊觸點（如鍍金或銀合金）。

封裝形式

插件式：適合PCB安裝（如OKI RT系列）。
表面貼裝（SMD）：適合自動化生產（如Standex-Meder KSK系列）。
引線式：適合手動焊接或原型開發。

環境適應性

工作溫度范圍需覆蓋應用場景（如-40°C至+125°C）。
防護等級需滿足IP67（防塵防水）或更高（如汽車電子）。

五、熱敏干簧繼電器 vs 傳統溫度開關

特性	熱敏干簧繼電器	傳統雙金屬片溫度開關
響應速度	≤5ms（快速）	1-10秒（較慢）
壽命	≥10?次（高）	約10?-10?次（低）
精度	±2°C（高）	±5-10°C（低）
體積	小（適合緊湊設計）	大（占用空間多）
成本	較高（約1-5美元）	較低（約0.1-1美元）
適用場景	高精度、長壽命、快速響應	低成本、對精度要求不高的場景
