原標題：固態繼電器（SSR）的控制和驅動方法有哪些

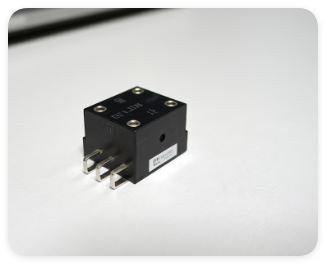

固態繼電器（Solid State Relay, SSR）是一種無觸點電子開關，通過半導體器件（如晶閘管、MOSFET）實現電路的通斷控制。與機械繼電器相比，SSR具有無電弧、壽命長、響應快、抗干擾強等優勢，廣泛應用于工業控制、家電、自動化設備等領域。以下從控制方式、驅動方法、注意事項三方面詳細解析其控制和驅動技術。

一、SSR的控制方式

SSR的控制方式主要分為輸入控制類型和輸出負載類型，需根據應用場景選擇匹配的型號。

1. 輸入控制類型

2. 輸出負載類型

二、SSR的驅動方法

SSR的驅動需根據輸入類型（DC/AC）和負載特性（阻性/感性）選擇合適的電路，以下是典型驅動方案：

1. 直流輸入SSR的驅動

• 驅動電路示例：

• 使用單片機或PLC的GPIO口（輸出3.3V/5V）直接驅動DC-SSR的輸入端。

• 若信號電壓不足，可加光耦隔離驅動（如TLP521）或三極管放大電路。

• 關鍵點：

• 輸入電流需滿足SSR的最小驅動電流（通常5-20mA）。

• 輸入端需并聯反向二極管（如1N4148）防止反向電壓損壞。

2. 交流輸入SSR的驅動

• 驅動電路示例：

• 直接接入市電（85-264VAC），通過按鈕、開關或PLC的交流輸出模塊控制。

• 若需隔離控制，可加交流光耦（如MOC3063）驅動SSR。

• 關鍵點：

• 輸入端無需額外供電，但需確保輸入電壓在SSR的額定范圍內。

• 交流輸入SSR的響應時間較長（通?！?0ms），不適合高速控制。

3. 感性負載的驅動優化

• 問題：感性負載（如電機、變壓器）在關斷時會產生反向電動勢，可能損壞SSR。

• 解決方案：

• 并聯RC吸收電路：R=10-100Ω，C=0.1-1μF（根據負載特性調整）。

• 使用隨機導通型SSR：避免零交叉延遲導致的過壓。

• 加裝壓敏電阻（MOV）：抑制瞬態過壓。

4. 直流負載的驅動優化

• 問題：直流負載（如電磁閥）在關斷時可能產生電弧或反電動勢。

• 解決方案：

• 選擇帶續流二極管的SSR（部分型號內置）。

• 外接續流二極管：并聯在負載兩端（陰極接正極，陽極接負極）。

三、SSR驅動的注意事項

1. 輸入端保護

• DC-SSR輸入端需并聯TVS二極管（如P6KE6.8CA）防止靜電或浪涌電壓。

• AC-SSR輸入端需加濾波電容（如0.1μF）抑制高頻干擾。

2. 負載匹配

• 阻性負載：零交叉型SSR可減少浪涌，延長壽命。

• 感性負載：隨機導通型SSR+RC吸收電路是最佳組合。

• 容性負載：需限制充電電流（如串聯電阻）。

3. 散熱設計

• SSR的發熱量與負載電流成正比，需根據負載電流和散熱系數選擇散熱片。

• 示例：負載電流10A時，需散熱片熱阻≤1.5°C/W。

4. 隔離與安全

• 高壓側（輸出端）與低壓側（輸入端）需電氣隔離，避免觸電風險。

• 推薦使用帶UL認證的SSR（如Crydom、Omron品牌）。

四、典型應用案例

1. 加熱器控制（阻性負載）

• 選用零交叉型AC-SSR（如Omron G3NA-210B）。

• 驅動方式：PLC輸出24VDC信號，通過光耦隔離驅動SSR輸入端。

• 保護措施：并聯RC吸收電路（R=47Ω，C=0.1μF）。

2. 電機控制（感性負載）

• 選用隨機導通型AC-SSR（如Fotek SSR-40 DA）。

• 驅動方式：市電直接驅動輸入端，加裝RC吸收電路和MOV。

• 注意事項：電機啟動電流可能是額定電流的5-7倍，需選擇額定電流≥負載電流3倍的SSR。

3. 直流電磁閥控制

• 選用DC-SSR（如Panasonic AQV252G）。

• 驅動方式：?jiǎn)纹瑱C(jī)GPIO口（5V）直接驅動，外接續流二極管（1N4007）。

• 保護措施：負載端串聯保險絲（如2A快熔型）。

五、總結與推薦

1. 控制方式選擇

• 數字電路控制：優先選DC-SSR（如Panasonic AQV系列）。

• 市電直接控制：選AC-SSR（如Omron G3NA系列）。

2. 驅動方法總結

• DC-SSR：需確保輸入電流≥5mA，加反向二極管保護。

• AC-SSR：直接接入市電或通過交流光耦隔離驅動。

• 感性負載：必須加RC吸收電路或選隨機導通型SSR。

3. 推薦型號

• 高性價比：Fotek SSR系列（AC/DC通用，價格低）。

• 工業級：Crydom D系列（零交叉型，高可靠性）。

• 小型化：Panasonic AQV系列（貼片封裝，適合PCB布局）。

通過合理選擇控制方式和驅動方法，可充分發揮SSR的優勢，避免因驅動不當導致的失效或損壞。
