原標題：電感式傳感器原理

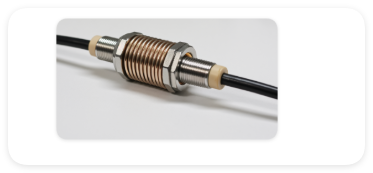

1. 電感式傳感器的基本概念

電感式傳感器是一種基于電磁感應原理的非接觸式檢測裝置，通過測量被測物體引起的電感量（L）變化來感知位置、位移、壓力等物理量。其核心是利用線圈的自感或互感變化實現信號轉換，具有高精度、抗干擾強、壽命長等特點。

2. 電感式傳感器的工作原理

電感式傳感器的工作基于以下電磁學原理：

• 自感變化：當線圈的幾何尺寸、匝數或磁路磁阻發生變化時，線圈的自感L隨之改變。

• 互感變化：兩個或多個線圈之間的耦合程度（互感M）因被測物體位置或材質變化而改變。

關鍵機制：

1. 磁路變化：

• 被測物體（如金屬導磁體）靠近線圈時，磁路磁阻減小，自感L增大；反之則減小。

• 例如：變隙式電感傳感器通過測量氣隙厚度變化引起自感變化。

2. 渦流效應：

• 金屬導體在交變磁場中產生渦流，渦流反向磁場削弱原線圈磁場，導致等效電感減小。

• 渦流強度與導體材質、距離、磁場頻率相關，可用于金屬檢測或厚度測量。

3. 互感耦合：

• 差動變壓器式傳感器（LVDT）通過初級線圈激勵交變磁場，次級線圈因鐵芯位移導致互感變化，輸出電壓幅值或相位隨之改變。

3. 電感式傳感器的分類與結構

根據工作原理，電感式傳感器可分為以下類型：

結構示例：

• 變隙式電感傳感器：

• 線圈與鐵芯之間形成可變氣隙，氣隙厚度變化導致自感L變化。

• 特點：靈敏度高，但線性范圍窄（常用于微小位移測量）。

• 差動變壓器式（LVDT）：

• 由一個初級線圈和兩個對稱次級線圈組成，鐵芯位移導致次級輸出電壓差動變化。

• 特點：線性度好、精度高、抗干擾強。

4. 電感式傳感器的信號處理

電感式傳感器輸出為電感量或電壓變化，需通過以下電路轉換為可用信號：

1. 調幅電路（AM）：

• 將電感變化轉換為交流電壓幅值變化，適用于自感式傳感器。

2. 調頻電路（FM）：

• 將電感變化轉換為振蕩頻率變化，抗干擾能力強。

3. 相敏檢波電路：

• 用于LVDT等差動傳感器，區分鐵芯位移方向（正/負）。

4. 諧振電路：

• 將電感與電容組成諧振回路，電感變化導致諧振頻率偏移，適用于高頻測量。

5. 電感式傳感器的優缺點

• 優點：

• 非接觸測量：避免機械磨損，壽命長。

• 高精度：LVDT等類型可達微米級分辨率。

• 抗干擾強：對電磁噪聲有一定抑制能力。

• 環境適應性強：可在高溫、高壓、粉塵等惡劣環境下工作。

• 缺點：

• 頻率響應限制：高頻渦流傳感器受限于集膚效應。

• 非線性誤差：變隙式傳感器線性范圍窄，需校準。

• 溫度影響：磁導率、電阻等參數隨溫度變化，需補償。

• 金屬依賴性：渦流式傳感器僅對金屬導體有效。

6. 電感式傳感器的應用案例

1. 位移測量：

• LVDT用于數控機床、液壓系統中的高精度位移檢測（線性度±0.1%）。

2. 壓力檢測：

• 壓磁式傳感器通過鐵磁材料形變感知壓力，用于工業稱重系統。

3. 金屬檢測：

• 渦流傳感器檢測金屬異物，用于食品、藥品生產線中的質量控制。

4. 轉速測量：

• 渦流傳感器通過檢測齒輪齒數變化計算轉速，適用于發動機監測。

5. 振動分析：

• 自感式傳感器測量機械振動頻率與幅值，用于故障診斷。

7. 電感式傳感器的改進與發展

• 集成化設計：

• 將傳感器與信號處理電路集成，減小體積，提高可靠性。

• 數字化輸出：

• 直接輸出數字信號（如SPI、I2C），便于與微控制器連接。

• 新材料應用：

• 使用納米晶、非晶合金等高磁導率材料，提升靈敏度與線性度。

• 多參數測量：

• 結合溫度補償與壓力補償技術，實現多物理量同步測量。

8. 總結

電感式傳感器通過電磁感應原理實現非接觸式檢測，具有高精度、強抗干擾、長壽命等優勢，廣泛應用于工業自動化、航空航天、汽車電子等領域。其核心在于利用電感量或互感變化感知物理量，通過信號處理電路轉換為可用信號。未來，隨著新材料與數字化技術的發展，電感式傳感器將進一步向小型化、集成化、智能化方向演進。
