原標題：超聲波焊接機原理

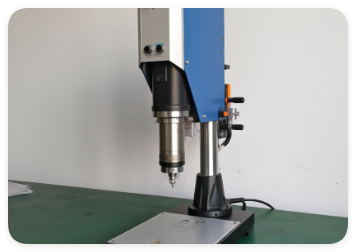

超聲波焊接機是一種利用超聲波振動能量來實現材料焊接的設備，廣泛應用于塑料、金屬等材料的連接，以下從基本原理、焊接過程、關鍵部件及影響因素等方面詳細介紹其工作原理。

基本原理

超聲波焊接基于高頻機械振動產生的能量來實現材料間的結合。當超聲波發生器產生的高頻電信號作用于換能器時，換能器會將電能轉換為高頻機械振動（超聲波振動）。這種振動通過變幅桿放大振幅后，傳遞到焊接工具頭。工具頭再將振動能量施加到待焊接的材料表面，使材料在壓力和超聲波能量的共同作用下產生摩擦熱，從而使材料局部熔化并實現焊接。

焊接過程

1. 施壓階段

• 在開始焊接前，需要將待焊接的兩個材料部件精確地放置在焊接模具中，并通過氣缸或其他壓力施加裝置對材料施加一定的壓力。這個壓力的作用是確保材料在焊接過程中保持緊密接觸，為后續的能量傳遞和材料熔化創造條件。例如，在焊接兩個塑料件時，適當?shù)膲毫梢允顾芰霞砻娉浞仲N合，減少空氣間隙，提高焊接質量。

2. 超聲振動階段

• 超聲波發生器啟動，產生高頻電信號（通常頻率在15kHz - 40kHz之間），該信號輸入到換能器。換能器利用壓電效應或磁致伸縮效應將電能轉換為高頻機械振動。變幅桿進一步放大振幅，將振動能量集中并傳遞到工具頭。工具頭以極高的頻率（每秒數萬次）振動，并將振動能量施加到材料表面。

• 材料在超聲波振動和壓力的共同作用下，分子間產生劇烈的摩擦。這種摩擦?xí)诓牧系慕佑|界面產生熱量，使材料局部溫度升高。當溫度達到材料的熔點時，材料開始熔化。

3. 熔化與結合階段

• 隨著摩擦熱的不斷積累，材料接觸界面的熔化區域逐漸擴大。在壓力的作用下，熔化的材料相互滲透、混合，形成牢固的接頭。這個過程類似于將兩塊熱塑料擠壓在一起，它們會相互融合并成為一個整體。

4. 保壓與冷卻階段

• 當達到設定的焊接時間后，超聲波振動停止，但壓力仍然保持一段時間，這個階段稱為保壓階段。保壓的目的是讓熔化的材料在壓力下充分冷卻和凝固，確保焊接接頭的強度和穩定性。如果過早地釋放壓力，可能會導致焊接接頭出現氣孔、裂紋等缺陷。

• 經過一段時間的保壓后，壓力逐漸釋放，焊接過程完成。此時，兩個材料部件已經通過超聲波焊接牢固地連接在一起。

關鍵部件及作用

1. 超聲波發生器

• 超聲波發生器是超聲波焊接機的能量源，它能夠?qū)⑹须姡ㄍǔ?0Hz或60Hz的交流電）轉換為高頻電信號。通過控制電路，可以精確地調節電信號的頻率、功率和振幅，以滿足不同焊接工藝的要求。例如，對于較厚的材料，可能需要更高的功率和振幅來實現有效的焊接。

2. 換能器

• 換能器是電能與機械能轉換的關鍵部件。常見的換能器有壓電換能器和磁致伸縮換能器兩種類型。壓電換能器利用壓電陶瓷的壓電效應，當在壓電陶瓷上施加交變電壓時，它會產生機械振動；反之，當受到機械振動時，也會產生交變電壓。磁致伸縮換能器則是利用某些磁性材料在磁場作用下會發生尺寸變化（磁致伸縮效應）來實現電能與機械能的轉換。

3. 變幅桿

• 變幅桿的主要作用是放大換能器產生的振動振幅。由于換能器產生的振動振幅通常較小，無法滿足焊接工藝的要求，因此需要通過變幅桿將振幅放大到合適的數值。變幅桿的形狀和尺寸會影響振幅的放大倍數和振動模式的分布。

4. 工具頭

• 工具頭直接與待焊接的材料接觸，它將變幅桿傳遞過來的振動能量施加到材料表面。工具頭的形狀和尺寸需要根據焊接材料的形狀、尺寸和焊接要求進行設計。例如，對于平面材料的焊接，可以采用平面工具頭；對于圓形或異形材料的焊接，則需要設計相應的特殊形狀的工具頭。

影響因素

1. 超聲波參數

• 頻率：不同的材料和焊接要求需要選擇合適的超聲波頻率。一般來說，頻率越高，焊接精度越高，但焊接深度會減??；頻率越低，焊接深度越大，但焊接精度可能會降低。例如，對于薄壁塑料件的焊接，通常選擇較高的頻率（如20kHz - 40kHz）；而對于較厚的金屬件的焊接，可能需要選擇較低的頻率（如15kHz）。

• 功率：功率的大小直接影響焊接速度和焊接質量。功率過小，無法產生足夠的熱量使材料熔化，導致焊接不牢固；功率過大，則可能會使材料過熱、燒焦或產生裂紋。

• 振幅：振幅決定了材料表面的振動強度。振幅過小，摩擦熱不足，無法實現有效的焊接；振幅過大，可能會導致材料變形或損壞。

2. 材料特性

• 材料的種類：不同種類的材料具有不同的熔點、導熱性和彈性模量等物理性質，這些性質會影響超聲波焊接的效果。例如，塑料材料一般比較容易進行超聲波焊接，而金屬材料的焊接難度相對較大，需要更高的能量和更精確的工藝控制。

• 材料的表面狀態：材料表面的粗糙度、清潔度和氧化程度等也會影響焊接質量。表面粗糙的材料之間的接觸面積較大，有利于超聲波能量的傳遞和摩擦熱的產生；但如果表面過于粗糙，可能會導致焊接接頭不平整。表面有油污、灰塵或氧化層的材料會阻礙超聲波能量的傳遞，降低焊接質量。

3. 焊接工藝參數

• 壓力：壓力的大小會影響材料之間的接觸緊密程度和摩擦熱的產生。壓力過小，材料接觸不良，焊接不牢固；壓力過大，則可能會使材料變形或損壞。

• 焊接時間：焊接時間需要根據材料的厚度、種類和超聲波參數等因素進行合理選擇。焊接時間過短，材料無法充分熔化和結合；焊接時間過長，則可能會導致材料過熱、老化或產生其他缺陷。
