原標題：變頻電源原理

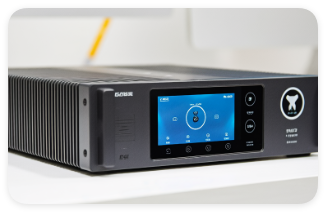

變頻電源是一種能夠輸出頻率和電壓可調的交流電源設備，可模擬不同國家和地區的電網標準，也能為需要特定電源頻率的特殊設備供電，以下從基本結構、工作原理、關鍵技術三方面展開介紹：

基本結構

變頻電源主要由輸入整流濾波電路、逆變電路、輸出濾波電路和控制電路組成。

• 輸入整流濾波電路：將輸入的固定頻率交流電（如50Hz或60Hz）轉換為直流電，并對直流電進行濾波，以減少電壓波動和紋波。一般采用二極管整流橋和電解電容來實現。

• 逆變電路：是變頻電源的核心部分，它將直流電轉換為頻率和電壓可調的交流電。通常由多個功率開關器件（如IGBT、MOSFET等）組成，通過控制這些開關器件的導通和關斷，可以生成不同頻率和電壓的交流電波形。

• 輸出濾波電路：對逆變電路輸出的交流電進行濾波，去除高頻諧波成分，使輸出電壓波形更加平滑，接近理想的正弦波。常見的輸出濾波電路有LC濾波電路等。

• 控制電路：負責產生控制信號，控制逆變電路中開關器件的導通和關斷，以實現對輸出頻率和電壓的精確調節。同時，控制電路還具有過壓、過流、過熱等保護功能，確保變頻電源的安全運行。

工作原理

1. 整流濾波過程

• 當交流電源接入變頻電源時，輸入整流濾波電路中的二極管整流橋將交流電轉換為脈動的直流電。例如，在一個單相整流電路中，二極管在交流電的正半周和負半周依次導通，將交流電的正負半周都轉換為同一方向的直流電。

• 電解電容對脈動的直流電進行濾波，使其電壓波動減小，變得更加平滑。電容就像一個“水庫”，在電壓較高時儲存電荷，在電壓較低時釋放電荷，從而起到穩定電壓的作用。

2. 逆變過程

• 控制電路根據用戶設定的頻率和電壓要求，生成相應的脈沖寬度調制（PWM）信號。PWM信號是一種周期固定、占空比可調的脈沖信號，通過改變脈沖的寬度，可以調節輸出電壓的大?。煌ㄟ^改變脈沖的頻率，可以調節輸出電壓的頻率。

• 逆變電路中的功率開關器件根據PWM信號的導通和關斷指令，將直流電轉換為交流電。例如，在一個三相逆變電路中，每個橋臂上有兩個開關器件，通過控制這六個開關器件的導通和關斷順序和時間，可以將直流電逆變?yōu)槿嘟涣麟姟?/span>

3. 輸出濾波過程

• 逆變電路輸出的交流電中含有大量的高頻諧波成分，這些諧波會對負載設備產生干擾，影響設備的正常運行。輸出濾波電路中的LC濾波器（由電感和電容組成）可以對高頻諧波進行抑制，使輸出電壓波形更加接近理想的正弦波。電感對高頻電流具有較大的阻抗，可以阻止高頻諧波通過；電容則對高頻電壓具有旁路作用，將高頻諧波分流到地。

關鍵技術

1. 脈寬調制（PWM）技術

• 正弦脈寬調制（SPWM）：SPWM技術是使逆變電路輸出的脈沖序列的寬度按正弦規律變化，從而使輸出電壓的基波分量接近正弦波。通過調節正弦調制波的頻率和幅值，可以分別控制輸出電壓的頻率和幅值。例如，當需要輸出400Hz、115V的交流電時，控制電路會產生一個頻率為400Hz的正弦調制波和一個高頻的三角載波，將兩者進行比較后生成SPWM信號，控制逆變電路的開關器件動作。

• 空間矢量脈寬調制（SVPWM）：SVPWM技術是從電機的角度出發，以三相逆變器的不同開關模式所產生的實際磁通去逼近基準圓磁通，通過控制開關器件的導通和關斷順序，使電機獲得幅值恒定的圓形旋轉磁場。與SPWM技術相比，SVPWM技術具有更高的電壓利用率和更好的動態性能。

2. 功率開關器件技術

• IGBT（絕緣柵雙極型晶體管）：IGBT結合了MOSFET的高輸入阻抗和GTR（電力晶體管）的低導通壓降的優點，具有開關速度快、損耗小、耐壓高等特點，是目前變頻電源中應用最廣泛的功率開關器件之一。

• SiC（碳化硅）和GaN（氮化鎵）器件：隨著半導體技術的發展，SiC和GaN等新型寬禁帶半導體材料制成的功率開關器件逐漸得到應用。這些器件具有更高的開關頻率、更低的導通損耗和更高的耐壓能力，可以使變頻電源的體積更小、效率更高。

3. 控制算法技術

• PID控制算法：PID控制算法是一種經典的控制算法，它通過比較設定值和實際值的偏差，根據比例（P）、積分（I）和微分（D）三個環節的調節作用，來控制變頻電源的輸出頻率和電壓，使輸出值快速、準確地跟蹤設定值。

• 智能控制算法：如模糊控制、神經網絡控制等智能控制算法也逐漸應用于變頻電源的控制中。這些算法可以處理復雜的非線性系統和不確定因素，提高變頻電源的控制精度和動態性能。
