原標題：基于總線接口芯片SN74LVTH245A實現長距離數據傳輸系統的設計

SN74LVTH245A是TI（德州儀器）推出的一款3.3V/5V兼容、雙向總線收發器芯片，支持8位數據傳輸，具備三態輸出和方向控制功能。其核心優勢在于高驅動能力（±24mA輸出電流）和抗噪聲能力，適合在長距離或高噪聲環境下實現可靠的數據傳輸。以下從系統架構、硬件設計、信號完整性及優化方案展開分析。

一、SN74LVTH245A核心特性分析

1. 關鍵參數

2. 適用場景

• 長距離總線擴展：如工業控制柜到現場設備（>5m）。

• 多節點總線網絡：如RS-485/CAN總線的輔助信號調理。

• 電平轉換：在3.3V和5V系統間傳輸數據。

二、長距離數據傳輸系統設計

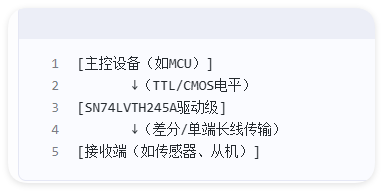

1. 系統架構

2. 硬件設計要點

(1) 信號驅動與接收

• 發送端：

• SN74LVTH245A的輸出直接驅動長線（如雙絞線、同軸電纜）。

• 示例：在5V供電下，輸出高電平≥4.4V，低電平≤0.4V，可補償長線衰減。

• 接收端：

• 若傳輸距離>10m，建議增加接收端緩沖（如另一片SN74LVTH245A或施密特觸發器）以消除噪聲。

(2) 方向控制（DIR引腳）

• DIR=高：A→B傳輸（主控→從機）。

• DIR=低：B→A傳輸（從機→主控）。

• 設計建議：

• DIR信號需由主控GPIO控制，避免懸空。

• 若需自動方向切換，可結合信號檢測電路（如比較器檢測總線空閑狀態）。

(3) 輸出使能（OE引腳）

• OE=低：芯片使能，輸出有效。

• OE=高：輸出高阻態，釋放總線。

• 應用場景：

• 多設備總線中，通過OE控制設備分時訪問總線。

(4) 電源與去耦

• 電源濾波：

• 在VCC和GND之間加0.1μF陶瓷電容+10μF鉭電容，抑制電源噪聲。

• 電壓匹配：

• 若主控為3.3V，從機為5V，需確保SN74LVTH245A的VCCA=3.3V，VCCB=5V，實現電平轉換。

3. 長距離傳輸?shù)男盘柾暾詢?yōu)化

(1) 傳輸線選擇

• 雙絞線：

• 抗共模噪聲能力強，適合工業環境。

• 示例：CAT5e雙絞線，阻抗約100Ω，傳輸距離可達50m（速率<1Mbps）。

• 同軸電纜：

• 阻抗匹配好（75Ω/50Ω），適合高速信號（如10Mbps以上）。

(2) 終端匹配

• 目的：消除反射，減少過沖/下沖。

• 方案：

• 串聯終端：靠近發送端串聯電阻（如33Ω），匹配傳輸線阻抗。

• 并聯終端：靠近接收端并聯電阻（如100Ω至地），吸收反射波。

(3) 速率與距離折中

• 經驗公式：

• 信號上升時間應滿足 tr<0.7×Tp（Tp為信號傳播延遲）。

• 示例：若線長10m（傳播延遲約50ns/m），則 tr<35ns，對應最大速率約10Mbps。

(4) 噪聲抑制

• 屏蔽：使用屏蔽雙絞線（STP），外殼接地。

• 濾波：在接收端加RC低通濾波器（如1kΩ+100pF），濾除高頻噪聲。

三、典型應用案例

案例1：工業傳感器網絡（10m傳輸）

• 需求：主控（3.3V MCU）通過雙絞線讀取10m外傳感器（5V邏輯）數據。

• 方案：

1. 主控輸出→SN74LVTH245A（A口，3.3V）→B口（5V）→雙絞線→傳感器。

2. 傳感器輸出→雙絞線→SN74LVTH245A（B口，5V）→A口（3.3V）→主控。

3. 傳輸線加100Ω終端電阻，速率1Mbps。

案例2：RS-485總線輔助信號（30m傳輸）

• 需求：在RS-485總線上擴展8位控制信號（如LED狀態）。

• 方案：

1. 主控通過SN74LVTH245A驅動雙絞線（30m）。

2. 接收端加SN74LVTH245A緩沖，避免RS-485收發器直接驅動長線。

3. 速率500kbps，加共模電感抑制干擾。

四、設計注意事項與常見問題

1. 常見問題

• 信號衰減：長線電阻導致高電平下降（如5V→4V），可能被誤判為低電平。

• 解決：提高發送端驅動能力（SN74LVTH245A已滿足），或縮短線長。

• 反射噪聲：未匹配導致過沖（如高電平>5.5V，損壞器件）。

• 解決：加終端電阻或使用低阻抗電纜。

• 地電位差：多設備間地電位不同導致邏輯錯誤。

• 解決：采用隔離設計（如光耦或數字隔離器）。

2. 測試與驗證

• 眼圖測試：用示波器觀察信號質量，確保無過沖/振鈴。

• 誤碼率測試：通過環回測試統計誤碼率（目標<10^-9）。

五、替代方案對比

六、總結與推薦

1. 推薦SN74LVTH245A的場景：

• 中短距離（<50m）、單端信號、成本敏感的工業或消費電子應用。

2. 優化建議：

• 結合終端匹配和屏蔽雙絞線，確保信號完整性。

• 在多設備總線中，通過OE引腳實現總線仲裁。

3. 擴展設計：

• 若需更遠距離，可級聯多片SN74LVTH245A或改用RS-485/CAN方案。

通過合理設計，SN74LVTH245A可在長距離數據傳輸中實現高效、可靠的信號調理，滿足工業控制、傳感器網絡等場景的需求。
