AD8221ARZ儀表放大器詳解

一、引言

AD8221ARZ是一款高性能、增益可編程的儀表放大器，由Analog Devices Inc.（ADI）生產。該放大器以其高共模抑制比（CMRR）、低噪聲和低功耗等特點，在多種應用中表現出色。本文將詳細介紹AD8221ARZ的工作原理、特點、應用、參數、引腳圖以及中文資料。

二、工作原理

AD8221ARZ基于傳統的三運放結構，通過精確設計實現了高性能的差分輸入放大。該放大器內部包括輸入晶體管Q1和Q2，這兩個晶體管在恒定的電流條件下被偏置，使得任何差分輸入信號都能使A1和A2的輸出電壓相等。輸入信號通過RG、R1和R2電阻產生電流，進而使A1和A2輸出正確的電壓。

從電路結構上看，Q1、A1、R1和Q2、A2、R2可以視為精密電流反饋放大器。放大的差分信號和共模信號被施加到差分放大器A3上，A3抑制共模電壓，處理差分電壓。差分放大器具有低輸出失調電壓和低輸出失調電壓漂移的特點，經過激光微調的電阻器使得高精密儀表放大器具有增益誤差典型值小于20 ppm，并且CMRR超過90 dB（G=1）。

三、特點

AD8221ARZ儀表放大器具有多種顯著特點，使其在同類產品中脫穎而出：

1. 高共模抑制比（CMRR）：

• AD8221ARZ在G=1時，頻率最高為10 kHz時，最小CMRR保持80 dB。相比之下，市場上其他儀表放大器的CMRR在200 Hz時已經下降。高CMRR使得AD8221ARZ能夠有效抑制寬帶干擾和線路諧波，大大簡化了濾波器的要求。

2. 可編程增益：

• AD8221ARZ具有可編程增益特性，用戶可以通過一個外部電阻器將增益設置為1到1000，提供了設計靈活性。

3. 寬電源范圍：

• 該放大器能夠在±2.3 V至±18 V的寬電源范圍內工作，非常適合遇到±10 V輸入電壓的應用。

4. 低噪聲：

• AD8221ARZ具有低噪聲特性，最大輸入電壓噪聲為8 nV/√Hz，在0.1 Hz至10 Hz范圍內的輸入噪聲為0.25 μV p-p。

5. 高精度和低漂移：

• 低電壓偏移、低偏移漂移和低增益漂移，以及高增益精度，使得AD8221ARZ在需要最佳直流性能的應用中成為一個極好的選擇，例如橋信號調節。

6. 軍用溫度范圍：

• AD8221ARZ規定的軍用溫度范圍為?55°C至+125°C，適用于嚴苛的環境條件。

7. 封裝形式：

• 采用8導聯MSOP封裝，MSOP所需電路板面積為SOIC的一半，是多通道或空間受限型應用的理想選擇。

四、應用

AD8221ARZ儀表放大器廣泛應用于各種領域，包括但不限于：

1. 精密數據采集：

• AD8221ARZ的高精度和低噪聲特性使其成為精密數據采集系統的理想選擇。

2. 生物醫學分析：

• 在生物醫學領域，AD8221ARZ用于放大生物電信號（如心電圖、腦電圖、肌電圖等），為醫學診斷、監測和治療提供準確的信號放大和處理。

3. 航空航天儀器：

• 高性能和穩定性使AD8221ARZ適用于航空航天儀器，滿足嚴苛的可靠性和精度要求。

4. 工業過程控制：

• 在自動化控制和工業過程控制中，AD8221ARZ用于處理傳感器信號，提供穩定和可靠的反饋信號。

5. 橋放大器：

• AD8221ARZ的低電壓失調和低失調漂移特性使其成為橋式放大器的理想選擇。

6. 傳感器接口：

• 該放大器還常用于放大傳感器（如壓力傳感器、溫度傳感器、光傳感器等）輸出的微弱信號，以提高測量的精度和靈敏度。

五、參數

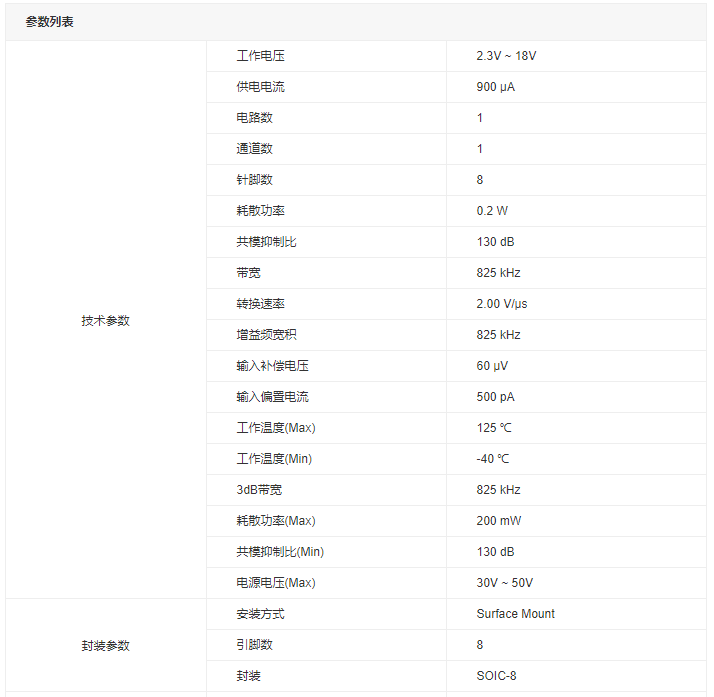

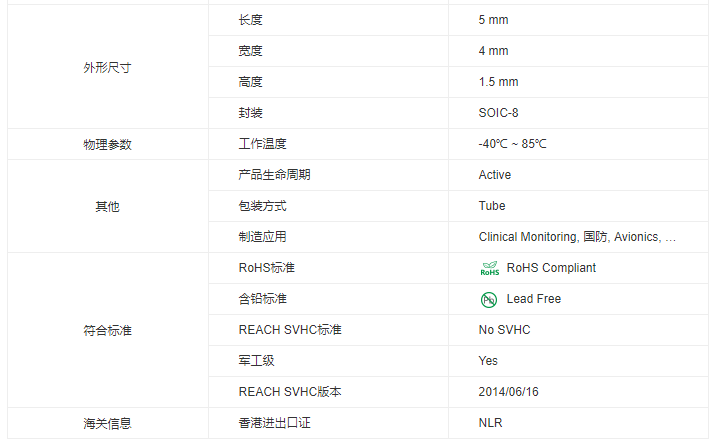

AD8221ARZ的主要參數如下：

• 制造商：Analog Devices Inc.（ADI）

• 產品種類：儀表放大器

• 封裝/箱體：SOIC-8（或MSOP-8）

• 通道數量：1 Channel

• 放大器類型：Instrumentation Amplifier

• 最大工作溫度：+125°C（軍用），+85°C（工業）

• 最小工作溫度：?55°C（軍用），?40°C（工業）

• 電源電壓范圍：±2.3 V至±18 V

• 3dB帶寬：825 kHz（G=1）

• 轉換速率（SR）：2 V/μs

• 共模抑制比（CMRR）：80 dB（最小值，10 kHz，G=1）

• 輸入偏置電壓（Vos）：60 μV（最大值）

• 輸入偏置電流（Ib）：2 nA（最大值）

• 最大輸入電阻：100 GOhms

• 功率耗散（Pd）：200 mW

• 電源抑制比（PSRR）：130 dB

• 共模電壓（Vcm）：60 dB（典型值）

六、引腳圖

AD8221ARZ的引腳圖如下（以SOIC-8封裝為例）：

Pin 1: V- (負電源)

Pin 2: IN- (負輸入)

Pin 3: IN+ (正輸入)

Pin 4: RG (增益電阻)

Pin 5: VOUT (輸出)

Pin 6: NC (未連接)

Pin 7: V+ (正電源)

Pin 8: REF (參考電壓，通常接地)

引腳功能說明：

• V-：負電源引腳。

• IN-：負輸入引腳，接收差分輸入信號的負端。

• IN+：正輸入引腳，接收差分輸入信號的正端。

• RG：增益電阻引腳，通過連接一個外部電阻器設置增益。

• VOUT：輸出引腳，輸出放大后的信號。

• NC：未連接引腳，無功能。

• V+：正電源引腳。

• REF：參考電壓引腳，通常接地。

七、中文資料

以下是AD8221ARZ的一些中文資料概述：

1. 產品手冊：

• AD8221ARZ的產品手冊詳細描述了該放大器的功能、特性、應用電路以及封裝信息等。用戶可以通過下載產品手冊，獲取詳細的規格參數和使用指南。

2. 應用筆記：

• ADI提供了豐富的應用筆記，幫助用戶更好地理解和應用AD8221ARZ。這些應用筆記涵蓋了電路設計、調試技巧、常見問題解答等內容。

3. 數據表：

• 數據表列出了AD8221ARZ的主要電氣參數，包括電源電壓、增益范圍、帶寬、轉換速率、噪聲性能等。用戶可以根據數據表選擇適合自己應用的放大器。

4. 設計工具：

• ADI提供了多種設計工具，如仿真軟件、電路設計軟件等，幫助用戶快速設計和優化電路。這些工具可以大大縮短產品開發周期，提高設計效率。

5. 技術支持：

• ADI的技術支持團隊提供專業的技術支持和咨詢服務。用戶可以通過電話、電子郵件或在線聊天等方式，咨詢技術問題，獲取解決方案。

八、結論

AD8221ARZ是一款功能強大、性能優異的儀表放大器。其高共模抑制比、可編程增益、寬電源范圍和低噪聲等特性，使其在多種應用中表現出色。無論是在生物醫學分析、航空航天儀器、工業過程控制還是傳感器接口等領域，AD8221ARZ都能提供高質量的信號放大和傳輸解決方案。通過詳細了解其工作原理、特點、應用、參數和引腳圖，用戶可以更好地選擇和使用這款高性能儀表放大器。
