DS2E-S-DC12V信號繼電器詳解

一、型號與概述

DS2E-S-DC12V是一款由松下（Panasonic）生產的信號繼電器，屬于DS系列。該繼電器具有雙刀雙擲（DPDT）觸點形式，額定電壓為12V直流（DC），額定電流為2A，采用通孔安裝方式，且為非閉鎖型。DS2E-S-DC12V繼電器廣泛應用于自動化與過程控制、電源管理等領域，是一款高性能、可靠的電磁繼電器。

二、工作原理

DS2E-S-DC12V信號繼電器的工作原理基于電磁效應。當控制電路中的控制電壓達到一定的閾值（即線圈額定電壓12VDC）時，繼電器線圈會產生磁場。這個磁場會吸引鐵芯，使得觸點閉合或斷開，從而實現控制電路和被控制電路的連接或斷開。具體來說，當線圈通電時，產生的磁場會吸引動觸點，使其與靜觸點閉合，形成導電通路；當線圈斷電時，磁場消失，動觸點在彈簧的作用下復位，與靜觸點斷開，導電通路被切斷。

三、特點

DS2E-S-DC12V信號繼電器具有以下幾個顯著特點：

1. 高可靠性：繼電器采用高品質材料和先進制造工藝，保證了其高可靠性和長壽命。

2. 高靈敏度：繼電器對控制電壓的響應靈敏，能夠快速、準確地完成觸點閉合或斷開的動作。

3. 小型化：繼電器體積小巧，便于在緊湊的空間內安裝和使用。

4. 低功耗：線圈功耗低，有利于節能和降低系統整體功耗。

5. 易于維護：繼電器采用通孔安裝方式，便于拆卸和更換，降低了維護成本。

6. 符合標準：繼電器符合RoHS、REACH等環保標準，符合國際安全認證要求，保證了產品的安全性和環保性。

四、應用范圍

DS2E-S-DC12V信號繼電器廣泛應用于以下領域：

1. 自動化與過程控制：在工業自動化系統中，繼電器用于控制各種設備的開關狀態，實現自動化生產流程。

2. 電源管理：在電源管理系統中，繼電器用于切換電源電路，保護電源設備和負載。

3. 通信領域：在通信系統中，繼電器用于控制信號傳輸路徑的切換，保證通信的可靠性和穩定性。

4. 儀器儀表：在儀器儀表中，繼電器用于控制測量電路的開關狀態，實現數據的準確測量和采集。

5. 醫療設備：在醫療設備中，繼電器用于控制各種醫療設備的開關狀態，確保醫療過程的安全和可靠。

五、參數

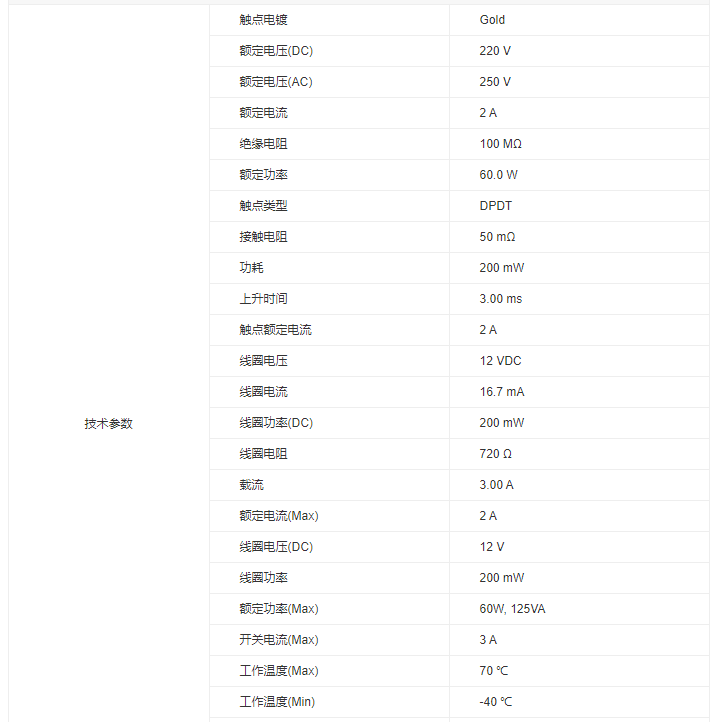

DS2E-S-DC12V信號繼電器的主要參數如下：

1. 額定電壓（DC）：12V

2. 額定電流：2A

3. 絕緣電阻：100MΩ

4. 額定功率：60W（最大值）

5. 觸點類型：DPDT（雙刀雙擲）

6. 接觸電阻：50mΩ（最大值）

7. 功耗：200mW

8. 上升時間：3.00ms

9. 線圈電壓（DC）：12V

10. 線圈電流：16.7mA

11. 線圈功率（DC）：200mW

12. 線圈電阻：720Ω

13. 載流：3.00A（最大值）

14. 工作溫度：-40℃~70℃

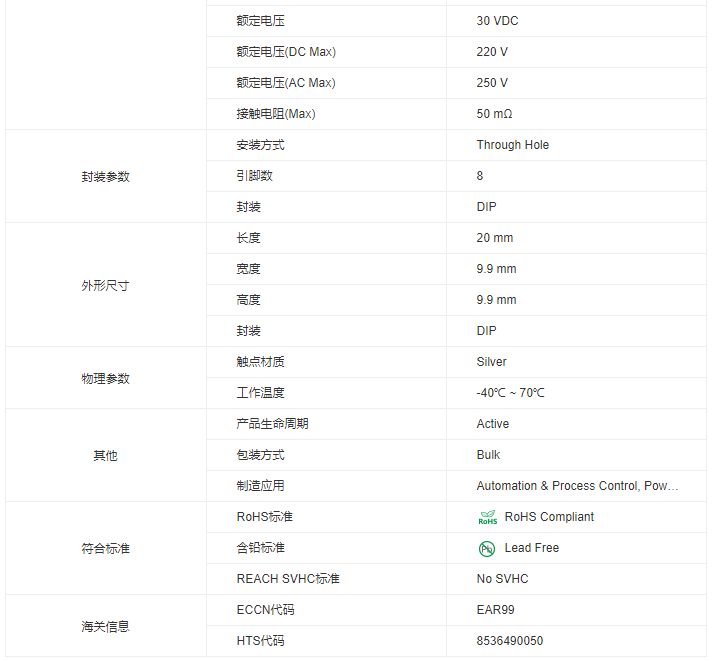

15. 封裝參數：安裝方式-通孔（Through Hole），引腳數-8，封裝-DIP，外形尺寸-長度20mm、寬度9.9mm、高度9.9mm。

16. 觸點材質：Silver

17. 開關電流（Max）：3A

18. 額定電壓（AC Max）：250V

19. 感性電壓：8.4VDC

20. 釋放電壓：1.2VDC

21. 額定控制容量（電阻負載）：2A, 30V DC

22. 耐電壓（觸點-線圈間）：1500Vrms

六、引腳圖與封裝

DS2E-S-DC12V信號繼電器的引腳圖和封裝信息如下：

1. 引腳圖：繼電器具有8個引腳，引腳排列方式符合DIP封裝標準。其中，引腳1和引腳4為線圈引腳，用于連接控制電路；引腳2、3、6、7為觸點引腳，用于連接被控制電路；引腳5和引腳8為空腳，不連接任何電路。

2. 封裝：繼電器采用DIP封裝形式，具有體積小、安裝方便等優點。DIP封裝是一種常用的電子元器件封裝形式，廣泛應用于各種電子設備中。

七、中文資料

以下是對DS2E-S-DC12V信號繼電器中文資料的詳細解讀：

1. 產品概述：

• 繼電器型號：DS2E-S-DC12V

• 制造商：Panasonic（松下）

• 觸點形式：DPDT（雙刀雙擲）

• 額定電壓：12VDC

• 額定電流：2A

• 安裝方式：通孔安裝

• 鎖定類型：非閉鎖型

2. 技術參數：

• 額定電壓（DC）：12V（線圈額定電壓）

• 額定電流：2A（觸點額定電流）

• 絕緣電阻：100MΩ

• 額定功率：60W（最大值）

• 接觸電阻：50mΩ（最大值）

• 功耗：200mW（線圈功耗）

• 線圈電阻：720Ω

• 上升時間：3.00ms

• 釋放時間：通常小于上升時間

• 工作溫度：-40℃~70℃

• 感性電壓：8.4VDC（繼電器動作時所需的最低電壓）

• 釋放電壓：1.2VDC（繼電器釋放時所需的最低電壓）

• 額定控制容量（電阻負載）：2A, 30V DC

• 耐電壓（觸點-線圈間）：1500Vrms

3. 封裝與引腳：

• 封裝形式：DIP

• 引腳數：8

• 引腳排列：符合DIP封裝標準

• 外形尺寸：長度20mm、寬度9.9mm、高度9.9mm

4. 應用范圍：

• 自動化與過程控制

• 電源管理

• 通信領域

• 儀器儀表

• 醫療設備

5. 使用注意事項：

• 在使用繼電器時，應確?？刂齐娐泛捅豢刂齐娐返碾妷汉碗娏鞑怀^繼電器的額定電壓和額定電流。

• 繼電器在動作和釋放過程中會產生一定的電磁干擾，應采取措施減少干擾對系統的影響。

• 繼電器在使用過程中應保持良好的散熱條件，避免過熱導致?lián)p壞。

• 繼電器應安裝在干燥、通風、無腐蝕性氣體的環境中，以保證其長期穩定運行。

6. 維護與保養：

• 定期檢查繼電器的觸點狀態，確保觸點表面光潔、無氧化、無腐蝕。

• 定期清潔繼電器內部的灰塵和污垢，保持其內部清潔干燥。

• 如發現繼電器動作不靈敏或觸點接觸不良等故障時，應及時更換或維修。

7. 符合標準：

• 繼電器符合RoHS、REACH等環保標準，符合國際安全認證要求。

• 繼電器在設計和制造過程中遵循了相關的國際標準和行業規范。

八、總結

DS2E-S-DC12V信號繼電器是一款高性能、可靠的電磁繼電器，具有廣泛的應用范圍和顯著的特點。通過對其型號、工作原理、特點、應用范圍、參數、引腳圖以及中文資料的詳細解讀，我們可以更加深入地了解這款繼電器的性能和特點，為正確選擇和使用繼電器提供有力的支持。在未來的自動化與過程控制、電源管理等領域中，DS2E-S-DC12V信號繼電器將繼續發揮其重要作用，為各種電子設備的穩定運行提供可靠的保障。
