LM2596S 5V穩壓電路詳解

LM2596S是一種常見的降壓型開關電源（Buck Converter），廣泛用于各種需要穩壓的電源電路中。它支持較寬的輸入電壓范圍，能夠輸出穩定的低電壓電源，尤其適用于需要5V電壓的設備。本文將深入分析LM2596S電路圖，并詳細討論其工作原理、特性、設計及應用。

1. LM2596S簡介

LM2596S是由國家半導體（National Semiconductor）生產的一個集成電路芯片，屬于降壓型開關穩壓器。LM2596S具有高效率、低成本、低待機電流、可調輸出電壓等特點，因此在各種電源設計中被廣泛應用。

• 工作電壓范圍：4V到40V

• 輸出電壓：5V（固定輸出）或通過外部調整電阻調節

• 輸出電流：3A

• 效率：高達90%

LM2596S是一款集成度較高的降壓電源，能將較高的輸入電壓轉換為低的輸出電壓，同時最大程度減少功率損耗。由于其內部具有頻率控制功能和反饋回路，它能保持穩定的輸出電壓，減少外部電源變化對電路的影響。

2. LM2596S穩壓電路的工作原理

LM2596S電路的工作原理基于開關電源的基本原理。開關電源通過開關元件（如MOSFET）周期性地接通與斷開輸入電源，利用電感和電容存儲和釋放能量，從而實現電壓轉換。LM2596S芯片內置了必要的控制電路，能夠高效地管理輸入和輸出之間的能量轉換。

• 輸入端：輸入電壓通過外部電容和電感進入LM2596S芯片，芯片內的開關元件調節電流流向輸出端。

• 輸出端：輸出電壓由內部的反饋回路進行監控和調節，以確保輸出電壓穩定。

具體來說，LM2596S利用內部開關管的導通與截止周期調整輸出電壓。當輸入電壓大于所需的輸出電壓時，LM2596S通過調節開關頻率和占空比來實現電壓的轉換，并通過反饋控制確保輸出電壓的穩定。

3. LM2596S 5V穩壓電路圖

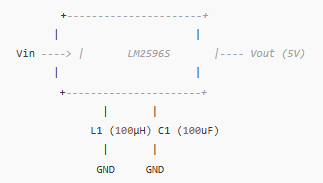

以下是LM2596S 5V穩壓電路的簡化圖：

• Vin：輸入電壓（一般為12V，適用于車載電源或其他直流電源）。

• Vout：輸出電壓，這里設定為5V。

• L1：電感（通常為100μH），用于儲存能量并平滑輸出電流。

• C1：輸入電容（一般為100μF），用于濾波和減少輸入電壓波動。

• D1：二極管（如1N5822），保護電路并防止反向電流。

• R1, R2：反饋電阻，如果使用可調電壓輸出，可以調節這兩個電阻來改變輸出電壓。

4. 5V穩壓電路的設計要點

4.1 輸入電壓選擇

LM2596S的輸入電壓必須大于所需的輸出電壓。為了穩定輸出，輸入電壓一般選擇為5V以上，常見的輸入電壓為12V、24V等。例如，如果選擇12V的輸入電壓，輸出電壓為5V時，LM2596S能夠有效地將多余的電壓轉換為穩定的5V輸出。

4.2 輸出電壓調節

LM2596S有固定和可調兩種版本。如果需要固定輸出5V，選擇LM2596-5.0版本即可。如果選擇可調版本（如LM2596-12），則可以通過改變反饋電阻的值來調整輸出電壓。通過選擇合適的R1和R2電阻，可以實現不同的輸出電壓，公式為：

$$V_{out} = 1.23 imes (1 + frac{R1}{R2})$$Vout=1.23×(1+R2R1)

其中1.23V是LM2596S的內部分壓參考電壓。

4.3 電感與電容選擇

電感L和電容C是穩定LM2596S電路的重要組件。電感的作用是儲存電能，電容則用于平滑電壓波動。對于大多數應用，L的值選擇為100μH，C選擇100μF，可以保證電路的穩定性。

• 電感：過小的電感會導致輸出電流不穩定，電感過大則可能導致響應變慢。

• 電容：過小的電容會導致輸出電壓有較大的紋波，過大的電容則會導致電源啟動困難。

4.4 效率與散熱問題

LM2596S是一款開關電源，具有較高的轉換效率，一般高達90%以上。但在高負載或較大輸入電壓差時，芯片仍會產生一定的熱量。為了避免過熱，可以在LM2596S芯片上安裝散熱片，或者將其安裝在良好的散熱位置。

5. LM2596S電路的應用

5.1 車載電源

LM2596S 5V穩壓電路常用于車載電源系統中，將12V的車載電壓轉換為5V，供給手機、導航儀等低電壓設備。由于LM2596S具有較寬的輸入電壓范圍，它能夠在大范圍的輸入電壓變化下穩定工作。

5.2 單片機供電

在嵌入式系統中，LM2596S電路可以用來為單片機（如STM32、Arduino等）提供穩定的5V電源。單片機及其外設對電壓的穩定性有較高要求，LM2596S能夠提供高效且穩定的電源支持。

5.3 通信設備

許多通信設備，如無線電收發器、路由器等，需要5V的電源。LM2596S電路可用來為這些設備提供可靠的電源，保證設備的正常工作。

5.4 便攜式電源

LM2596S電路也適用于便攜式電源的設計，例如移動電源、UPS電源等。通過將輸入電壓（如12V或24V）轉換為5V，可以為移動設備提供持續電源支持。

6. LM2596S電路的優勢與限制

6.1 優勢

• 高效能：LM2596S的轉換效率可達到90%以上，適合長時間運行。

• 寬輸入電壓范圍：支持4V到40V的輸入電壓，適應各種電源環境。

• 簡單易用：只需少量外部元件即可實現穩壓輸出，電路設計簡單。

• 成本低廉：與其他類型的電源管理芯片相比，LM2596S價格較為便宜，具有較高的性價比。

6.2 限制

• 低輸出電流：LM2596S的最大輸出電流為3A，無法滿足大功率應用的需求。

• 溫升問題：在高負載情況下，LM2596S芯片可能會出現過熱現象，需注意散熱設計。

• 輸出紋波：盡管LM2596S具有較高的效率，但輸出電壓仍可能存在一定的紋波，尤其在大電流輸出時。

7. 總結

LM2596S是一款高效、可靠的降壓型穩壓電源芯片，適用于各種需要穩定電源的應用。通過合理選擇輸入電壓、反饋電阻、電感和電容，可以設計出穩定的5V穩壓電路，滿足嵌入式系統、電池供電、車載電源等領域的需求。盡管它具有許多優點，如高效、成本低廉、應用廣泛等，但也存在一定的限制，例如輸出電流較小、存在溫升和輸出紋波等問題。根據不同的應用需求，可以優化LM2596S電路，達到更好的性能。
