LM2596S穩壓電路及應用分析

一、簡介

LM2596S是一款常見的開關電源穩壓器，它屬于降壓型開關穩壓電源芯片，廣泛應用于電子產品中，提供穩定的輸出電壓。LM2596S具有較高的效率，并且適用于從輸入到輸出電壓范圍較廣的電源管理應用。它的最大輸入電壓可達40V，輸出電壓可調范圍為1.23V到37V，電流輸出能力最高可達3A。

本篇文章將詳細討論LM2596S穩壓電路的設計、應用及其特性，包括其工作原理、電路圖分析、常見應用場景等內容，幫助更好地理解這款芯片的優勢及其在實際項目中的應用。

二、LM2596S工作原理

LM2596S是基于開關模式電源（Switching Mode Power Supply, SMPS）技術的降壓型穩壓器。它采用了脈寬調制（PWM）控制技術，通過調節輸出電壓的脈沖寬度來實現穩定的輸出電壓。

開關電源通過周期性地開關導通和關閉來控制輸出電壓。與線性穩壓器相比，開關電源具有更高的效率，因為它不需要將多余的能量轉化為熱量，而是通過能量存儲元件（如電感和電容）進行能量傳遞，從而減少能量損耗。

1. 輸入電壓

LM2596S的輸入電壓范圍為4V到40V。輸入電壓可以通過外部電源或電池提供。通常，這款芯片用于電池供電的設備或在電源電壓不穩定的環境中。

2. 輸出電壓

LM2596S的輸出電壓可以通過反饋回路調節。輸出電壓范圍為1.23V到37V，可以根據需要通過調節外部電阻網絡來設置。

3. 工作模式

LM2596S采用PWM控制技術工作，通過控制開關元件的導通時間和關斷時間來改變輸出電壓的脈寬。它的輸出電壓與開關頻率和占空比密切相關。為了穩定輸出電壓，芯片通過反饋回路自動調節占空比。

4. 外部元件

LM2596S的工作效率很大程度上依賴于外部元件的選擇。常用的外部元件包括電感、電容、二極管等，它們的參數對電路的穩定性、效率和響應速度有很大影響。

三、LM2596S穩壓電路圖

LM2596S穩壓電路的基本組成包括：

1. 輸入電源：為LM2596S提供所需的輸入電壓。

2. 電感：電感用于儲存能量，并且與芯片內部的開關工作配合，完成降壓過程。

3. 二極管：二極管主要作用是提供電流的單向?qū)?，確保電流在電感釋放時能夠穩定流動。

4. 輸出電容：輸出電容用于平滑輸出電壓，降低輸出電壓中的脈動。

5. 反饋電阻：通過反饋電阻調節輸出電壓值。

6. 調節引腳：用于調節輸出電壓。

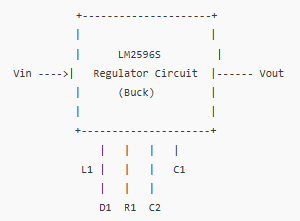

具體電路圖如下：

電路圖詳細說明：

• Vin：輸入電源，通常為直流電源或電池，電壓范圍為4V到40V。

• L1：電感，通常選用100μH到330μH的電感器，用于儲存和釋放能量。

• D1：二極管，通常使用肖特基二極管，其作用是防止電流反向流動。

• C1：輸入電容，通常選用100μF或更高容量的電解電容器，用于濾除輸入電源中的高頻噪聲。

• R1：反饋電阻，用于調整輸出電壓。LM2596S的輸出電壓可以通過調節外部反饋電阻來設置。

• C2：輸出電容，通常選用220μF以上的電容，用于平滑輸出電壓。

四、LM2596S的特性分析

1. 高效率

LM2596S的最大工作效率可達90%以上，這使得它相比線性穩壓器具有更低的功率損耗和更少的發熱。開關電源通過調節占空比工作，不會浪費多余的能量，因此效率較高。

2. 穩定性和可靠性

LM2596S內置了過熱保護、過流保護和短路保護電路。在負載突變或輸入電壓波動時，芯片能夠自動進行調節，保持穩定的輸出電壓。此外，它還具有較強的抗干擾能力，適合在電磁環境復雜的場合使用。

3. 輸出電壓可調

LM2596S支持輸出電壓調節功能，用戶可以根據需求通過調整反饋電阻來實現不同的輸出電壓，適用于多種應用場景。

4. 小型化和低成本

LM2596S芯片本身尺寸較小，適合各種嵌入式系統和便攜式設備中使用。同時，它的成本較低，是一種性價比高的電源管理解決方案。

五、LM2596S應用案例

LM2596S適用于許多電子產品和設備，以下是幾個常見的應用案例：

1. 便攜式設備

由于LM2596S具備較高的效率和較低的熱量輸出，它非常適合用作便攜式設備中的電源管理芯片。例如，在便攜式電池供電的設備中，LM2596S可以將高壓電池電壓轉換為適合設備運行的低電壓。

2. 太陽能電池板系統

LM2596S常用于太陽能電池板系統中，幫助將太陽能電池板的輸出電壓（通常較高且不穩定）轉換為穩定的直流電壓，供給LED燈、無線通信設備等使用。

3. 電動工具

電動工具如電動螺絲刀、電鉆等，也常使用LM2596S作為電源管理芯片，提供穩定的電壓給電機和控制系統。

4. DIY電源模塊

在許多DIY電源模塊的設計中，LM2596S是一種廣泛應用的降壓穩壓器。其廣泛的輸入電壓范圍和輸出電壓調節功能，使得LM2596S成為許多自制電源模塊的理想選擇。

六、總結

LM2596S是一款高效、穩定且成本低廉的降壓型開關電源芯片，廣泛應用于便攜式設備、太陽能電池板系統、電動工具等多種電子產品中。通過PWM控制技術，LM2596S能夠高效地將輸入電壓轉換為穩定的輸出電壓，并且具有過流保護、過熱保護等多重保護功能，確保了電路的穩定性和可靠性。

本篇文章深入分析了LM2596S的工作原理、應用場景及其電路圖，幫助讀者更好地理解這一芯片的優勢和實際應用價值。在今后的電源設計和開發中，LM2596S無疑是一個值得考慮的優秀選擇。
