D觸發器二分頻電路作為數字系統中的基礎模塊，通過將輸入時鐘頻率減半并輸出穩定方波，廣泛應用于時鐘生成、信號處理、時序控制等領域。以下從核心功能出發，結合典型應用場景和工程實例，系統闡述其價值與應用方向：

一、核心應用場景分類

1. 時鐘信號生成與分頻

• 場景描述：
  為數字系統提供不同頻率的時鐘信號，適配不同模塊的工作速度需求（如處理器、外設接口）。

• 典型應用：

• 微控制器時鐘樹：
  將外部高速晶振（如12MHz）通過多級二分頻電路生成1.5MHz、375kHz等低頻時鐘，用于低功耗模式或外設（如UART、定時器）。

• FPGA全局時鐘：
  在FPGA設計中，通過二分頻電路將高速PLL輸出時鐘（如200MHz）降頻至50MHz，驅動特定邏輯模塊以降低功耗。

2. 波形整形與占空比調整

• 場景描述：
  將非理想占空比或畸變時鐘信號轉換為標準50%占空比方波，確保時序邏輯穩定。

• 典型應用：

• 時鐘恢復電路：
  在串行通信中，接收端使用二分頻電路從非對稱時鐘（如占空比30%）中提取穩定時鐘信號，用于數據采樣。

• PWM信號生成：
  將PWM調制信號（如占空比40%）通過二分頻電路轉換為50%占空比信號，用于驅動電機控制中的基準頻率生成。

3. 計數器與定時器

• 場景描述：
  作為多級分頻鏈的基礎單元，實現長時間定時或高精度計數。

• 典型應用：

• 數字秒表：
  通過三級二分頻電路（12MHz→6MHz→3MHz→1.5MHz）結合計數器，實現1秒定時精度。

• 實時時鐘（RTC）：
  在低功耗RTC中，使用二分頻電路將32.768kHz晶振信號降頻至1Hz，驅動秒級計數器。

4. 數字頻率測量

• 場景描述：
  作為預分頻器，擴展頻率計的測量范圍或降低計數器工作頻率。

• 典型應用：

• 高頻信號測量：
  在頻率計中，對100MHz輸入信號進行16分頻（需四級二分頻電路串聯），使計數器在10MHz工作頻率下實現高精度測量。

• 動態范圍擴展：
  通過二分頻電路切換不同量程（如1Hz~10MHz、10Hz~100MHz），適應寬頻帶信號測量。

5. 通信與接口電路

• 場景描述：
  生成通信協議所需的時鐘信號，或?qū)崿F(xiàn)數據同步與速率匹配。

• 典型應用：

• SPI/I2C接口：
  將系統時鐘二分頻后作為SPI的SCK信號或I2C的SCL信號，適配慢速外設（如EEPROM）。

• 曼徹斯特編碼：
  在數據通信中，通過二分頻電路生成與數據速率匹配的時鐘信號，用于編碼/解碼。

二、工程實例分析

實例1：FPGA中的多級分頻器

• 需求：
  在FPGA中實現從100MHz到1Hz的時鐘分頻，驅動LED閃爍（周期1秒）。

• 解決方案：

• 電路結構：

• 優勢：

• 電路簡單，僅需7個D觸發器。

• 延遲低，適合高速系統。

• 需求：
  測量1Hz~10MHz的輸入信號頻率，精度±1Hz。

• 解決方案：

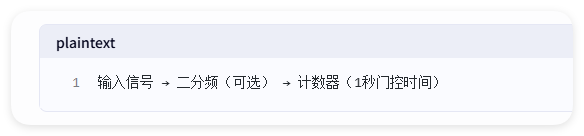

• 預分頻電路：

• 擴展測量范圍，避免計數器溢出。

• 保持低頻段高精度。

• 當輸入信號>5MHz時，啟用二分頻電路降低計數器工作頻率。

• 當輸入信號≤5MHz時，直接計數。

• 工作模式：

• 優勢：

實例3：低功耗RTC設計

• 需求：
  使用32.768kHz晶振生成1Hz信號，驅動秒級計數器。

• 解決方案：

• 電路結構：

•

• 采用CMOS工藝D觸發器降低功耗（靜態電流<1μA）。

• 結合電源門控技術，在非工作時段關閉分頻電路。

• 優化點：

三、關鍵技術優勢與局限性

1. 優勢

• 電路簡單：僅需1個D觸發器（基礎電路）或少量邏輯門（擴展電路）。

• 延遲低：無復雜組合邏輯，適合高頻場景。

• 可擴展性強：通過多級級聯實現任意分頻比（如2N分頻）。

2. 局限性

• 分頻比固定：僅能實現2N分頻，非2的冪次分頻需結合計數器或移位寄存器。

• 占空比限制：基礎電路輸出占空比為50%，若輸入時鐘非對稱則需擴展電路（如雙觸發器方案）。

• 時鐘抖動傳遞：輸入時鐘抖動會直接傳遞至輸出，需配合PLL或?yàn)V波電路使用。

四、進階應用與優化方向

1. 動態分頻與可編程性

• 方案：
  通過多路選擇器（MUX）切換不同分頻路徑，或使用FPGA中的查找表（LUT）實現可編程分頻比。

• 應用：

• 軟件定義無線電（SDR）中的時鐘頻率動態調整。

• 測試儀器中的時鐘源頻率切換。

2. 抗干擾與低功耗設計

• 方案：

• 采用施密特觸發器對輸入時鐘整形，抑制噪聲。

• 在低功耗場景中，使用門控時鐘技術（Clock Gating）關閉空閑分頻模塊。

3. 高精度占空比控制

• 方案：
  通過雙觸發器級聯或延遲鎖相環（DLL）實現非50%占空比輸出（如25%/75%）。

• 應用：

• 高速串行通信中的時鐘數據恢復（CDR）。

• 精密電機控制中的PWM信號生成。

五、總結

D觸發器二分頻電路憑借其結構簡單、延遲低、可擴展性強的特點，成為數字系統中的核心組件。其典型應用場景涵蓋時鐘生成、波形整形、計數器設計、頻率測量及通信接口等領域。在實際工程中，需根據具體需求選擇基礎電路或擴展方案（如雙觸發器、多級級聯），并結合抗干擾、低功耗等技術優化系統性能。通過深入理解其原理與應用，可為復雜數字電路設計提供高效、可靠的時鐘解決方案。
