繞線電感和貼片電感在用途上的差異主要體現在應用場景、性能需求、空間限制、工藝兼容性等維度，以下從技術特性、典型應用場景及選型邏輯展開對比分析：

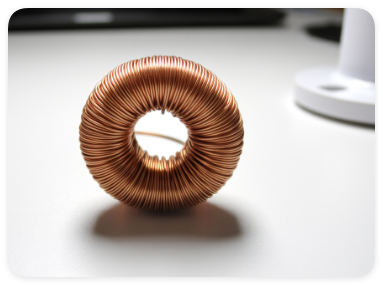

一、繞線電感的用途與核心優勢

1. 大電流、高功率場景

• 電源濾波與儲能：
  繞線電感采用粗銅線繞制，可承受數十安培電流，適用于開關電源、LED驅動、電機驅動等場景。例如：

• 工業伺服驅動器：使用直徑1mm的銅線繞制的工字電感，可承載20A瞬態電流，抑制電機啟動時的浪涌。

• 電動汽車OBC模塊：采用扁平線繞制的共模電感，可實現100A以上電流濾波，同時通過雙線并繞降低交流阻抗（ACR）。

• 能量緩沖與瞬態抑制：
  繞線電感的高飽和電流特性使其成為儲能元件的首選。例如：

• 太陽能逆變器：在DC-Link電路中，繞線電感通過吸收脈沖電流，平滑母線電壓波動，降低電容應力。

• 脈沖功率系統：采用空心繞線電感（無磁芯）實現μs級快速充放電，適用于激光器、雷達發射機。

2. 低頻高Q值應用

• LC諧振與濾波：
  繞線電感在低頻段（<100MHz）具有更高的Q值（>100）和更低的等效串聯電阻（ESR），適合精密濾波電路。例如：

• 音頻分頻器：使用高Q值繞線電感（如T106-2鐵芯電感）實現低損耗分頻，避免音質劣化。

• RFID讀寫器：在13.56MHz諧振電路中，繞線電感與電容匹配，實現高效能量傳輸。

• 傳感器與檢測電路：
  繞線電感的線性度好，適用于電流/位移傳感器。例如：

• 霍爾電流傳感器：通過繞線電感將電流信號轉換為磁場，再由霍爾元件檢測，精度可達±0.5%。

• 電感式接近開關：利用繞線電感與金屬目標的互感變化實現非接觸檢測，響應時間<1ms。

3. 定制化與高性價比需求

• 非標封裝與參數調整：
  繞線電感可靈活調整匝數、線徑、磁芯材料，滿足特殊需求。例如：

• 醫療設備：定制高絕緣強度（10kV）的繞線電感，用于X射線機高壓發生器。

• 軍工設備：采用坡莫合金磁芯的繞線電感，實現-55℃~+150℃寬溫工作。

• 低成本大批量應用：
  繞線電感工藝成熟，適合消費電子等價格敏感領域。例如：

• 智能電表：使用插件式繞線電感（如CD型電感）實現低成本電源濾波，單價<0.1元。

• 家電控制板：繞線電感與電容組成EMI濾波器，滿足CISPR 11標準，成本降低30%。

二、貼片電感的用途與核心優勢

1. 高密度集成與自動化生產

• 消費電子輕薄化：
  貼片電感體積小（如0402封裝僅1mm×0.5mm），支持高密度PCB布局。例如：

• 智能手機：在主板有限空間內集成數十顆貼片電感，實現電源管理、射頻濾波等功能。

• TWS耳機：采用0201封裝貼片電感，重量<0.1g，滿足微型化需求。

• SMT兼容性與效率提升：
  貼片電感支持卷帶包裝，適配高速貼片機（>5萬點/小時），降低人工成本。例如：

• 智能穿戴設備：通過全貼片化設計，生產效率提升40%，良率提高至99.5%。

• 汽車電子：采用AEC-Q200認證的貼片電感，支持自動化追溯與測試。

2. 高頻與抗干擾應用

• 射頻電路與無線通信：
  貼片電感在GHz頻段仍能保持低損耗和高Q值。例如：

• 5G基站：使用LTCC（低溫共燒陶瓷）工藝的貼片電感，實現28GHz頻段濾波，插損<0.5dB。

• Wi-Fi 6模塊：采用01005封裝（0.4mm×0.2mm）的微型電感，滿足多天線MIMO設計。

• EMI抑制與磁屏蔽：
  貼片電感（如一體成型、疊層屏蔽型）可有效降低輻射干擾。例如：

• 筆記本電腦：在USB 3.0接口附近布置貼片共模電感，抑制100MHz~1GHz噪聲，滿足FCC Part 15標準。

• 工業控制器：采用磁膠屏蔽貼片電感，避免對4-20mA電流環的干擾，誤碼率降低至10?12。

3. 特殊環境與高可靠性需求

• 汽車電子與航空航天：
  貼片電感通過高溫、高濕、振動等嚴苛測試，適用于極端環境。例如：

• 新能源汽車BMS：采用-55℃~+155℃耐溫貼片電感，承受100g振動沖擊，壽命>20年。

• 衛星通信：使用抗輻射加固的貼片電感，在空間輻射環境下參數漂移<5%。

• 醫療植入設備：
  貼片電感的小型化和生物兼容性滿足植入式醫療需求。例如：

• 心臟起搏器：采用0603封裝的鎳鋅鐵氧體貼片電感，實現無線充電與信號傳輸，體積縮小70%。

• 神經刺激器：通過激光調阻工藝定制電感值，精度達±1%，確保治療劑量精準。

三、繞線電感與貼片電感的典型應用對比

應用領域	繞線電感典型場景	貼片電感典型場景
電源管理	開關電源儲能、電機驅動濾波、大功率DC-DC轉換器	手機快充電路、筆記本電腦電源模塊、無線充電線圈
通信設備	基站功放濾波、射頻功率合成器、寬帶匹配網絡	5G射頻前端、Wi-Fi模塊、藍牙天線匹配
汽車電子	車載充電機（OBC）濾波、EPS電機驅動、BMS電流檢測	域控制器電源濾波、車燈驅動、CAN總線EMI抑制
工業控制	伺服驅動器濾波、PLC電源模塊、變頻器輸出電抗器	傳感器信號調理、工業相機電源、機器人關節驅動
消費電子	智能音箱功率電感、液晶電視背光驅動、電動牙刷電機控制	智能手表無線充電、AR/VR設備電源濾波、TWS耳機充電盒
醫療設備	大型影像設備（CT/MRI）梯度線圈驅動、超聲探頭激勵	便攜式超聲儀電源、可穿戴健康監測設備、植入式神經刺激器

四、選型邏輯總結

• 優先選擇繞線電感的場景：

• 需要承受大電流（>5A）或高電壓（>100V）。

• 工作頻率<100MHz，且對Q值或ESR敏感。

• 成本敏感，或需定制化封裝/參數。

• 典型行業：工業電源、汽車動力系統、醫療影像設備。

• 優先選擇貼片電感的場景：

• 空間受限（如厚度<1mm）或需自動化生產。

• 工作頻率>100MHz，或需抑制高頻噪聲。

• 需滿足車規級、醫療級可靠性要求。

• 典型行業：5G通信、消費電子、汽車電子、航空航天。
