繞線電感和貼片電感在性能上存在多方面區別，具體如下：

1. 結構與制造工藝

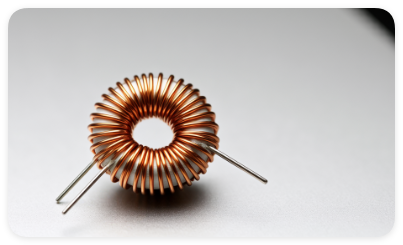

• 繞線電感：

• 由導線纏繞成螺旋狀或環狀，通常通過手工或機器繞制金屬絲或箔片，再固定在磁芯上。

• 結構相對復雜，工藝成熟，可靈活調整匝數、線徑、磁芯材料，滿足定制化需求。

• 貼片電感：

• 采用平板形式的線圈結構，線圈被固定在陶瓷基板上，部分類型（如疊層型）采用多層印刷技術和疊層生產工藝。

• 結構緊湊，體積小，適合高密度安裝和自動化生產。

2. 電氣性能

• 電感量與精度：

• 繞線電感：電感量范圍廣（mH～H），精度高，損耗小，Q值較大，可通過電流大。

• 貼片電感：電感量相對較小，部分類型（如繞線型）電感量范圍較廣，但整體上小型化設計可能限制電感量上限。

• 頻率特性：

• 繞線電感：在低頻段（<100MHz）具有較高的Q值和較低的等效串聯電阻（ESR），適合低頻高Q值應用。

• 貼片電感：部分類型（如薄膜片式）在高頻段（>100MHz）仍能保持低損耗和高Q值，適合高頻應用。

• 直流電阻與自諧振頻率：

• 繞線電感：直流電阻較大，自諧振頻率較低。

• 貼片電感：直流電阻較小，自諧振頻率較高，適合高頻電路。

3. 物理特性

• 尺寸與空間占用：

• 繞線電感：外觀通常較粗大，占用空間較大，難以進一步小型化。

• 貼片電感：外觀輕薄，占用空間小，適合高密度電路板。

• 磁屏蔽與抗干擾能力：

• 繞線電感：部分有磁屏蔽結構，部分沒有，易受電磁干擾。

• 貼片電感：部分類型（如疊層型）具有良好的磁屏蔽性，磁路封閉，不易干擾周圍元器件，也不易受鄰近元器件干擾。

4. 可靠性

• 耐熱性與可焊性：

• 繞線電感：具有良好的焊錫性及耐熱性，適合一般焊接及回流焊。

• 貼片電感：耐熱性、可焊性好，形狀規整，適合自動化表面安裝生產。

• 機械強度：

• 繞線電感：機械強度取決于繞制工藝和固定方式。

• 貼片電感：部分類型（如疊層型）燒結密度高，機械強度好。

5. 成本與價格

• 繞線電感：制造工藝相對簡單，成本較低，價格較便宜。

• 貼片電感：制造工藝復雜，尤其是疊層型等采用多層印刷技術的類型，合格率低，生產成本高，價格較高。

6. 應用場景

• 繞線電感：

• 適用于大電流、高功率應用，如電源濾波、電機驅動、開關電源等。

• 適用于低頻高Q值應用，如音頻分頻器、RFID讀寫器、傳感器等。

• 貼片電感：

• 適用于小型化、高密度設備，如手機、平板電腦、TWS耳機等。

• 適用于高頻應用，如5G通信、Wi-Fi 6模塊、射頻前端等。

• 適用于對可靠性要求高的場景，如汽車電子、航空航天、醫療植入設備等。
