DLP4500投影儀突然連接不上的原因及解決方案深度解析

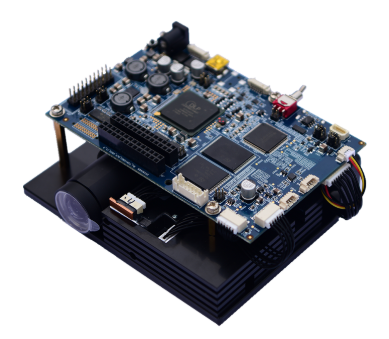

DLP4500投影儀作為德州儀器（TI）推出的數字光處理（DLP）技術核心設備，廣泛應用于工業檢測、科研實驗及教育領域。其高分辨率、高對比度的特性使其在精密投影場景中占據重要地位。然而，用戶在實際使用中可能遇到投影儀突然無法連接電腦、網絡或其他設備的問題。本文將從硬件故障、軟件配置、網絡環境、固件兼容性、設備兼容性及操作失誤六大維度展開系統性分析，并提供分步驟的解決方案。

一、硬件故障排查與修復

1. 連接線纜損壞或接觸不良

• 現象描述：DLP4500通過USB、HDMI或?qū)Ｓ媒涌谂c設備連接時，若線纜出現物理損傷（如斷裂、氧化）或接口松動，會導致信號傳輸中斷。例如，USB線纜的屏蔽層破損可能引發電磁干擾，而HDMI接口的針腳彎曲則直接導致信號無法傳輸。

• 解決方案：

• 更換全新線纜并測試不同品牌線材的兼容性。

• 使用放大鏡或萬用表檢查接口針腳是否對齊，避免暴力插拔。

• 清潔接口金屬觸點，使用異丙醇棉簽輕拭氧化層。

2. 投影儀硬件模塊故障

• 現象描述：設備內部的光學引擎、電源管理模塊或通信芯片損壞時，可能表現為指示燈異常（如紅燈閃爍）、無圖像輸出或連接中斷。例如，DLP4500的DMD芯片過熱可能導致通信協議棧崩潰。

• 解決方案：

• 觀察電源指示燈狀態：若紅燈常亮且無圖像，需檢測電源適配器輸出電壓是否穩定在12V±5%。

• 使用示波器監測通信接口的電平信號，確認是否符合UART協議標準（如波特率9600bps）。

• 聯系TI官方售后進行硬件檢測，必要時更換主板或光學引擎。

3. 外部設備兼容性問題

• 現象描述：部分老舊電腦或開發板的USB接口僅支持USB 2.0協議，而DLP4500可能要求USB 3.0的高速傳輸能力。此外，非認證的第三方電源適配器可能因電壓紋波過大導致設備保護性關機。

• 解決方案：

• 確認電腦USB接口版本，使用lsusb -v（Linux）或USBDeview（Windows）工具檢測接口速率。

• 更換TI官方認證的電源適配器，確保輸出紋波≤50mV。

• 在設備管理器中禁用其他高功耗USB設備，避免總線帶寬爭用。

二、軟件配置錯誤與修復

1. 驅動程序未正確安裝或更新

• 現象描述：Windows系統未安裝TI提供的DLP4500專用驅動時，設備可能被識別為“未知USB設備”或“其他設備”。驅動版本過舊可能導致與最新GUI軟件的通信協議不兼容。

• 解決方案：

• 從TI官網下載對應操作系統的驅動包（如Windows 10需DLP4500_Driver_v2.1.3.exe），卸載舊驅動后重啟安裝。

• 使用devmgmt.msc打開設備管理器，手動更新驅動路徑至解壓后的INF文件。

• 在Linux系統中，編譯并加載內核模塊dlp4500.ko，確保/dev/dlp4500設備節點存在。

2. GUI軟件參數配置錯誤

• 現象描述：DLP4500的GUI軟件（如LightCrafter Evaluation Software）需匹配設備的波特率、設備地址等參數。若用戶誤將波特率從默認的115200bps修改為9600bps，將導致通信失敗。

• 解決方案：

• 在GUI的“Communication Settings”中，將波特率恢復為115200bps，設備地址設為0x01（默認值）。

• 確認串口選擇正確（如COM3），可通過mode COM3: baud=115200 data=8 parity=N stop=1（Windows）或stty -F /dev/ttyUSB0 115200（Linux）測試。

• 重新燒錄出廠配置文件至EEPROM，使用dlpc350_fw_update.exe工具。

3. 操作系統權限問題

• 現象描述：在Linux系統中，若當前用戶未加入dialout組，將無法訪問串口設備；Windows系統若未以管理員身份運行GUI軟件，可能導致驅動加載失敗。

• 解決方案：

• Linux下執行sudo usermod -aG dialout $USER并重啟，或通過sudo chmod 666 /dev/ttyUSB0臨時授權。

• Windows中右鍵GUI軟件圖標，選擇“以管理員身份運行”，并關閉UAC（用戶賬戶控制）臨時測試。

三、網絡連接故障與修復

1. Wi-Fi模塊硬件或固件問題

• 現象描述：DLP4500若集成Wi-Fi模塊（如部分型號支持），可能因天線接觸不良或固件BUG導致無法連接網絡。例如，5GHz頻段兼容性問題在老舊型號中較為常見。

• 解決方案：

• 通過iwconfig（Linux）或netsh wlan show interfaces（Windows）檢查Wi-Fi模塊是否被識別。

• 更新Wi-Fi固件至最新版本，使用TI提供的dlp4500_wifi_fw_updater.exe工具。

• 切換至2.4GHz頻段，避免使用WPA3加密（部分老舊模塊僅支持WPA2）。

2. 網絡配置錯誤

• 現象描述：用戶可能誤將投影儀的IP地址設置為靜態，但與路由器DHCP分配的地址沖突；或子網掩碼、網關配置錯誤導致無法訪問外部網絡。

• 解決方案：

• 將投影儀網絡模式改為DHCP自動獲取，或手動配置與路由器同網段的IP（如192.168.1.100/24）。

• 使用ping 8.8.8.8測試外網連通性，若失敗則檢查路由器防火墻規則。

• 重啟路由器并更新其固件至最新版本。

3. 網絡環境干擾

• 現象描述：微波爐、藍牙設備或相鄰Wi-Fi信號（如信道重疊）可能導致DLP4500的Wi-Fi連接不穩定。

• 解決方案：

• 使用Wi-Fi分析儀（如NetSpot）檢測信道占用情況，將路由器信道改為1、6或11。

• 將投影儀與路由器距離縮短至5米內，避免穿墻。

• 關閉2.4GHz頻段的藍牙共存功能（若路由器支持）。

四、固件兼容性問題與修復

1. 固件版本過舊或損壞

• 現象描述：若DLP4500的固件版本低于v1.2.0，可能不支持最新的GUI軟件功能（如多圖案序列播放）。固件損壞則表現為設備無法啟動或GUI報錯“Firmware Corrupted”。

• 解決方案：

• 從TI官網下載最新固件（如DLP4500_FW_v1.3.2.bin），使用dlpc350_fw_update.exe通過USB或串口升級。

• 升級前確保電池電量≥30%，避免斷電導致變磚。

• 若固件損壞，通過JTAG接口使用CCS（Code Composer Studio）進行底層修復。

2. 固件與GUI軟件版本不匹配

• 現象描述：TI官方明確要求GUI軟件版本需與固件版本對應。例如，v1.3.0固件需配合v3.2.0 GUI使用，否則可能報錯“Invalid Command”。

• 解決方案：

• 在GUI的“Help”→“About”中查看版本號，若不匹配則從官網下載對應版本。

• 清除GUI的配置緩存（刪除%APPDATA%DLP4500目錄下的配置文件）。

• 使用TI提供的版本兼容性對照表（如DLP4500_SW_Compatibility_Matrix.pdf）進行核對。

五、設備兼容性問題與修復

1. 操作系統兼容性

• 現象描述：DLP4500的GUI軟件可能僅支持特定版本的Windows或Linux。例如，v3.0.0 GUI需Windows 10 1809及以上版本，而部分Linux發行版（如Ubuntu 16.04）因缺少依賴庫導致無法運行。

• 解決方案：

• 升級操作系統至推薦版本（如Windows 10 22H2或Ubuntu 20.04）。

• 在Linux中安裝依賴庫：sudo apt-get install libusb-1.0-0-dev libgtk-3-dev。

• 使用虛擬機（如VMware）運行兼容的操作系統環境。

2. 第三方軟件沖突

• 現象描述：安全軟件（如360安全衛士）可能誤攔截DLP4500的驅動安裝或網絡通信；多屏管理軟件（如DisplayFusion）可能與GUI產生端口沖突。

• 解決方案：

• 將DLP4500的安裝目錄加入安全軟件的白名單。

• 關閉多屏管理軟件，或修改其監聽端口（如從默認的3389改為其他端口）。

• 在干凈啟動模式下測試（Windows中通過msconfig禁用非微軟服務）。

六、操作失誤與預防措施

1. 誤操作導致設備鎖定

• 現象描述：用戶可能在GUI中誤觸“Factory Reset”按鈕，導致所有配置丟失；或多次輸入錯誤密碼導致設備鎖定（部分型號支持密碼保護）。

• 解決方案：

• 從備份的配置文件（如DLP4500_Config_Backup.xml）中恢復參數。

• 聯系TI技術支持獲取解鎖碼（需提供設備序列號）。

• 在設備外殼粘貼操作提示標簽，避免誤觸關鍵按鈕。

2. 未遵循標準操作流程

• 現象描述：在固件升級過程中斷電、在設備運行時拔插USB線或未關閉GUI直接斷開連接，均可能導致設備異常。

• 解決方案：

• 嚴格按照《DLP4500用戶手冊》中的操作流程執行，升級前閱讀Release Notes中的注意事項。

• 使用UPS電源保障升級過程中的供電穩定。

• 在Linux中通過sync命令確保數據寫入磁盤后再斷開連接。

七、總結與預防性維護建議

DLP4500投影儀的連接問題需從硬件、軟件、網絡、固件、兼容性和操作六個維度綜合排查。用戶可通過以下步驟快速定位故障：

1. 硬件自檢：更換線纜、檢查接口、測試電源。

2. 軟件診斷：更新驅動、核對GUI參數、檢查權限。

3. 網絡測試：切換頻段、優化信道、關閉干擾源。

4. 固件管理：備份當前固件、升級至推薦版本、記錄版本號。

5. 兼容性驗證：使用TI官方推薦的操作系統和軟件環境。

6. 操作規范：遵循用戶手冊、避免暴力操作、定期備份配置。

為減少故障發生率，建議用戶：

• 每月檢查一次設備固件和GUI軟件的更新。

• 每季度清理一次設備內部灰塵，尤其是散熱風扇和光學引擎。

• 建立設備維護日志，記錄故障現象、解決方案和升級歷史。

• 參與TI官方論壇或技術社區，及時獲取其他用戶的經驗分享。

通過系統性排查和預防性維護，DLP4500投影儀的連接穩定性可顯著提升，從而保障科研、教育和工業應用的連續性。
