MSP430和ARM Cortex-M選型需要考慮哪些因素？
1
拍明芯城
在MSP430與ARM Cortex-M系列單片機的選型過程中，需結合技術指標、應用場景、開發需求、成本與供應鏈四大維度進行綜合評估。以下是具體選型需重點考慮的因素及決策邏輯：
一、技術指標對比與選型依據
1. 核心性能參數
| 指標 | MSP430 | ARM Cortex-M | 選型優先級 |
|---|---|---|---|
| 內核架構 | 16位RISC（部分型號兼容32位指令） | 32位RISC（ARMv7-M/ARMv8-M） | - 低功耗需求優先MSP430（如電池供電設備）。 - 高性能需求優先ARM（如實時控制、AI推理）。 |
| 主頻范圍 | 4MHz~48MHz（典型） | 48MHz~1GHz（高端型號） | - MSP430：適合低頻任務（如每秒采集一次數據）。 - ARM：適合高頻任務（如電機FOC控制、圖像處理）。 |
| 指令集效率 | 16位指令集，代碼密度高但復雜度低 | Thumb-2混合16/32位指令，平衡代碼密度與性能 | - MSP430：代碼量更?。ㄟm合Flash容量受限場景）。 - ARM：支持復雜算法（如FFT、加密）。 |
2. 功耗與能效
| 模式 | MSP430 | ARM Cortex-M | 典型功耗對比 |
|---|---|---|---|
| 運行功耗 | 100μA/MHz（典型） | 100~300μA/MHz（高端型號） | - MSP430優勢：低頻下功耗更低（如MSP430FR5994在24MHz時為198μA/MHz）。 - ARM優勢：高頻下能效比更高（如Cortex-M33的DVFS技術）。 |
| 待機功耗 | 0.3μA（LPM3模式，帶RTC） | 0.5~1μA（Stop模式，帶RTC） | - MSP430：適合純電池供電設備（如電子標簽、環境監測節點）。 - ARM：適合需快速喚醒的設備（如可穿戴設備）。 |
| 喚醒時間 | 通常<6μs（從LPM3） | 通常<10μs（從Stop模式） | - MSP430：?jiǎn)拘阉俣雀欤ㄟm合事件驅動型應用）。 - ARM：?jiǎn)拘蜒舆t略高，但可通過時鐘門控優化。 |
3. 存儲器與外設
| 特性 | MSP430 | ARM Cortex-M | 選型建議 |
|---|---|---|---|
| 非易失性存儲 | 傳統Flash（有限擦寫次數）或FRAM | Flash（主流）或eMMC/NAND（高端型號） | - 需頻繁數據記錄：優先MSP430FR系列（FRAM支持無限次擦寫）。 - 需大容量存儲：優先ARM（如STM32H7的2MB Flash）。 |
| 外設集成度 | 基礎外設（UART/SPI/I2C、ADC、PWM） | 豐富外設（USB/CAN/以太網/加密模塊） | - 簡單控制：MSP430足夠（如遙控器、傳感器節點）。 - 復雜通信：優先ARM（如工業網關、車載設備）。 |
| 硬件加速 | 有限（如硬件乘法器） | 全面（如FPU、DSP指令、TrustZone） | - 需浮點運算：優先ARM Cortex-M4/M7。 - 需安全隔離：優先ARM Cortex-M33/M35P。 |
二、應用場景與選型適配
1. 優先選MSP430的場景
超低功耗設備：
無線傳感器節點（如配合CC1101/CC2500模塊）。
便攜式醫療設備（如血糖儀、電子體溫計）。
頻繁數據記錄：
智能電表（利用FRAM無限次擦寫特性）。
工業振動監測儀（需高頻采集但低功耗）。
簡單控制：
電子秤、遙控器、LED驅動模塊。
2. 優先選ARM Cortex-M的場景
高性能計算：
電機控制（如FOC算法，需浮點運算）。
邊緣AI推理（如TensorFlow Lite Micro移植）。
復雜通信協議：
工業以太網設備（如PROFINET、EtherCAT）。
車載網關（CAN/LIN/FlexRay多總線集成）。
圖形界面：
智能穿戴設備（如TFT-LCD顯示驅動）。
工業HMI（人機界面，需高分辨率UI）。
3. 混合場景選型建議
超低功耗+簡單控制：
MSP430FR系列（如MSP430FR5994）：FRAM存儲+超低功耗。
低功耗+高性能：
ARM Cortex-M33（如STM32U5系列）：支持TrustZone安全隔離，待機功耗<1μA。
低成本+基礎功能：
MSP430G2系列（LaunchPad開發板）：$10內實現基礎控制。
ARM Cortex-M0+（如GD32E103）：?jiǎn)蝺r(jià)<$0.5，適合大批量生產。
三、開發需求與生態支持
1. 開發工具鏈
| 維度 | MSP430 | ARM Cortex-M | 選型建議 |
|---|---|---|---|
| IDE支持 | TI CCS（免費）、IAR Embedded Workbench | Keil MDK、IAR、PlatformIO（開源） | - ARM優勢：PlatformIO支持跨平臺開發，社區資源豐富。 - MSP430優勢：TI CCS集成FRAM調試工具，適合TI芯片優化。 |
| 調試工具 | MSP-FET430UIF（JTAG/SBW） | ST-Link、J-Link、CMSIS-DAP | - ARM優勢：J-Link兼容所有ARM芯片，調試效率高。 - MSP430優勢：LaunchPad開發板自帶調試器，成本低。 |
| 代碼復用性 | 依賴TI HAL庫（MSP430Ware） | 通用CMSIS標準（ARM官方） | - ARM優勢：CMSIS庫支持所有Cortex-M芯片，代碼可移植性強。 - MSP430優勢：TI庫與硬件深度耦合，性能優化更徹底。 |
2. 開發效率
快速原型：優先ARM（如STM32CubeMX自動生成代碼，支持HAL/LL庫）。
深度優化：優先MSP430（TI庫與硬件緊密耦合，可榨干芯片性能）。
學習曲線：
MSP430：適合新手入門（LaunchPad開發板+TI官方教程）。
ARM：適合有經驗的開發者（需掌握CMSIS、RTOS等復雜概念）。
四、成本與供應鏈
1. 單片成本
MSP430：
低端型號（如MSP430G2553）：<$0.5（1k量級）。
FRAM型號（如MSP430FR5994）：2。
ARM Cortex-M：
Cortex-M0+（如GD32E103）：<$0.5（1k量級）。
Cortex-M4（如STM32F407）：5。
Cortex-M7（如STM32H743）：10。
2. 供應鏈風險
MSP430：
優勢：TI自有晶圓廠，供貨穩定。
劣勢：型號較少，部分高端型號需提前備貨。
ARM Cortex-M：
優勢：芯片廠商眾多（ST、NXP、GD等），替代型號多。
劣勢：需關注晶圓廠產能（如臺積電、中芯國際）。
3. 長期維護
MSP430：適合生命周期長的產品（如工業儀表），TI提供長期支持。
ARM Cortex-M：適合快速迭代的產品（如消費電子），可通過更換芯片型號升級性能。

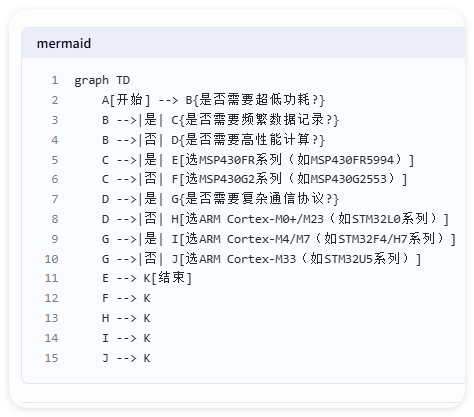

五、選型決策流程圖
六、總結與推薦
優先選MSP430的場景：
電池供電、待機功耗需低于1μA。
需頻繁數據寫入（如FRAM型號）。
簡單控制且成本敏感（如LaunchPad開發板）。
優先選ARM Cortex-M的場景：
高性能計算（如浮點運算、AI推理）。
復雜通信協議（如以太網、多總線）。
圖形界面或高速外設（如USB Host、攝像頭接口）。
推薦型號：
超低功耗：MSP430FR5994（FRAM+0.4μA待機功耗）。
高性能：STM32H743（Cortex-M7，480MHz主頻）。
性價比：GD32E103（Cortex-M0+，單價<$0.5）。
最終決策公式：
| 選型 = (功耗需求 × MSP430功耗優勢) + (性能需求 × ARM性能優勢) + (開發效率 × ARM生態優勢) + (成本 × 供應鏈穩定性) |
通過量化需求權重，可快速定位適配型號。
