以下是圍繞MSP430單片機接口電路原理圖的詳細設計指南，涵蓋基礎接口（電源、時鐘、復位）、通信接口（UART/SPI/I2C）、模擬接口（ADC/DAC）、GPIO擴展及抗干擾設計，并附典型電路示例和關鍵參數說明。

一、MSP430接口電路核心模塊設計

1. 電源電路

• 供電方案：

• 線性穩壓：適用于低功耗場景（如TPS7A02，靜態電流<500nA）。

• LDO選擇：輸出電壓需匹配MSP430型號（如1.8V/2.5V/3.3V）。

• 濾波電容：在VCC和GND之間并聯0.1μF（高頻）和10μF（低頻）電容。

• 典型電路：

2. 時鐘電路

• 晶振選擇：

• 低頻晶振（32.768kHz）：用于RTC或超低功耗模式（如LFXT1引腳）。

• 高頻晶振（4MHz~48MHz）：用于主時鐘（如DCO或HFXT1引腳）。

• 負載電容：

• 公式：CL = (C1 × C2) / (C1 + C2) + Cstray（典型值12pF~18pF）。

• 典型電路：

3. 復位電路

• 硬件復位：

• 使用阻容復位（RC時間常數>10μs，如10kΩ+0.1μF）。

• 或專用復位芯片（如TPS3808，支持手動復位和欠壓檢測）。

• 典型電路：

二、通信接口電路設計

1. UART接口

• 電平轉換：

• 3.3V MSP430與5V設備通信時，需使用TXS0102（雙向電平轉換器）。

• 高速通信（>115200bps）需控制走線長度（<10cm）和阻抗匹配（50Ω）。

• 典型電路：

2. SPI接口

• 主從模式：

• 主模式：MSP430提供SCK、MOSI、SS（片選）。

• 從模式：需外接上拉電阻（10kΩ）確保CS引腳在空閑時為高電平。

• 典型電路：

3. I2C接口

• 上拉電阻：

• 標準模式（100kHz）：4.7kΩ

• 快速模式（400kHz）：2.2kΩ

• 高速模式（3.4MHz）：1kΩ

• 典型電路：

三、模擬接口電路設計

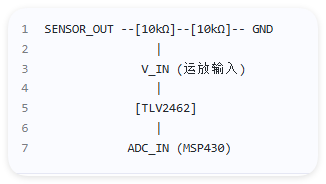

1. ADC輸入電路

• 信號調理：

• 分壓電阻（如10kΩ+10kΩ）將0~5V信號降至0~VCC。

• 運放緩沖（如TLV2462）提高輸入阻抗（>1MΩ）。

• 典型電路：

2. DAC輸出電路

• 濾波設計：

• 二階RC低通濾波（截止頻率f_c = 1/(2πRC)，如10kHz需1.6kΩ+10nF）。

• 典型電路：

四、GPIO擴展與保護

1. GPIO擴展

• 芯片推薦：

• 74HC595（串行轉并行，8位輸出）。

• PCA9555（I2C擴展，16位GPIO）。

• 典型電路：

2. 保護電路

• ESD防護：

• 在GPIO引腳并聯ESD二極管（如PRTR5V0U2X，響應時間<1ns）。

• 過流保護：

• 串聯限流電阻（如220Ω）防止短路。

• 典型電路：

GPIO_PIN --[220Ω]--[PRTR5V0U2X]-- EXTERNAL_DEVICE

五、抗干擾與EMC設計

1. 電源完整性

• 布局建議：

• 電源層與地層緊鄰，鋪銅面積>70%。

• 晶振下方禁止走線，地線環路面積最小化。

2. 信號完整性

• 走線規則：

• 關鍵信號（如時鐘、復位）布線在PCB內層，避免長距離平行走線。

• 差分對（如USB D+/D-）等長匹配（誤差<50mil）。

3. 屏蔽與濾波

• 屏蔽措施：

• 對高頻噪聲源（如開關電源）增加金屬屏蔽罩。

• 濾波設計：

• 在電源入口加π型濾波器（如10μH電感+10μF+0.1μF電容）。

六、典型應用案例

案例1：MSP430FR5994與溫度傳感器（DS18B20）

• 接口：單總線（1-Wire）。

• 電路：

• 關鍵點：上拉電阻需靠近MSP430引腳，信號線長度<5m。

案例2：MSP430G2553與OLED顯示屏（SSD1306）

• 接口：I2C。

• 電路：

• 關鍵點：OLED需并聯10μF去耦電容，避免屏幕閃爍。

七、設計驗證清單

1. 電源測試：

• 測量VCC對GND的紋波（<50mV峰峰值）。

2. 時序測試：

• 使用邏輯分析儀驗證SPI/I2C時序（如SCK高電平時間>100ns）。

3. EMC測試：

• 通過RE102輻射發射測試（30MHz~1GHz，場強<50dBμV/m）。

八、總結與推薦

1. 超低功耗設計：

• 優先使用MSP430的LPM3/LPM4模式，配合FRAM存儲器。

2. 高速通信：

• SPI/I2C需添加終端電阻（如100Ω），UART需使用差分信號（如RS485）。

3. 推薦型號：

• 基礎型：MSP430G2553（LaunchPad開發板兼容）。

• FRAM型：MSP430FR5994（128KB FRAM+100nA待機功耗）。

• 高性能型：MSP430FR6047（集成ADC14，16位精度）。

通過以上設計指南，可確保MSP430接口電路的可靠性、抗干擾性和功耗優化。如需完整原理圖文件（如Altium Designer/KiCad），可參考TI官方設計包或開源硬件項目（如MSP430FR6989 LaunchPad）。
