1N5392二極管特性參數深度解析

摘要：本文詳細介紹了1N5392二極管的特性參數，涵蓋其基本結構、電氣特性、熱特性、封裝與機械特性、應用領域以及與其他二極管的對比分析。通過對這些參數的深入剖析，旨在為電子工程師、電路設計師以及相關領域的研究人員提供全面而深入的技術參考，以便在實際應用中能夠準確選擇和使用1N5392二極管，優化電路設計，提高系統的可靠性和性能。

一、引言

在電子電路設計中，二極管作為一種基本的半導體器件，廣泛應用于整流、穩壓、開關、保護等多種功能。1N5392二極管作為一款常用的整流二極管，憑借其優良的電氣性能和可靠性，在電源電路、電機控制、照明系統等領域得到了廣泛的應用。為了更好地理解和應用1N5392二極管，本文將對其特性參數進行全面而深入的解析。

二、1N5392二極管的基本結構

1N5392二極管是一種硅整流二極管，其基本結構由P型半導體和N型半導體組成，形成PN結。在PN結的兩側，分別引出兩個電極，即陽極（Anode）和陰極（Cathode）。當陽極電壓高于陰極電壓時，二極管處于正向偏置狀態，電流可以順利通過；反之，當陽極電壓低于陰極電壓時，二極管處于反向偏置狀態，電流幾乎無法通過，從而實現整流功能。

三、1N5392二極管的電氣特性

1. 最大正向平均整流電流（IF(AV)）

1N5392二極管的最大正向平均整流電流為1.5A。這意味著在正常工作條件下，二極管能夠持續通過的最大平均電流為1.5A。如果電流超過此值，二極管可能會因過熱而損壞。因此，在設計電路時，需要確保實際工作電流不超過此值，并留有一定的余量以保證二極管的可靠性。

2. 最高反向耐壓（VRRM）

1N5392二極管的最高反向耐壓為100V。這是指二極管在反向偏置狀態下能夠承受的最大電壓。當反向電壓超過此值時，二極管可能會發生擊穿，導致電流急劇增大，甚至損壞。因此，在選擇二極管時，需要根據電路中的反向電壓來選擇合適的型號，以確保二極管的安全工作。

3. 最大正向峰值浪涌電流（IFSM）

1N5392二極管的最大正向峰值浪涌電流為50A。浪涌電流是指二極管在短時間內能夠承受的最大電流峰值，通常出現在電路啟動或負載突變時。雖然浪涌電流的時間很短，但如果其幅值過大，仍然可能對二極管造成損害。因此，在設計電路時，需要考慮浪涌電流的影響，并采取相應的保護措施。

4. 正向壓降（VF）

1N5392二極管在正向?qū)〞r(shí)的壓降通常較低，一般在1V左右。正向壓降是指二極管在正向?qū)〞r(shí)，陽極與陰極之間的電壓差。較低的正向壓降意味著在通過相同電流時，二極管消耗的功率更小，效率更高。因此，在選擇二極管時，正向壓降也是一個重要的考慮因素。

5. 最大反向漏電流（IR）

1N5392二極管的最大反向漏電流為5μA（在特定條件下）。反向漏電流是指二極管在反向偏置狀態下，仍然有微小的電流通過。雖然反向漏電流很小，但在高精度電路或低功耗電路中，仍然可能對電路性能產生影響。因此，在選擇二極管時，也需要關注其反向漏電流的大小。

四、1N5392二極管的熱特性

1. 熱阻（θJA）

熱阻是指二極管在工作時，其結溫與周?chē)h(huán)境溫度之間的溫差與消耗功率之比。1N5392二極管的熱阻通常較低，這意味著在相同功耗下，其結溫升高較小，有利于提高二極管的可靠性和壽命。然而，在實際應用中，仍然需要通過合理的散熱設計來降低二極管的工作溫度，以確保其長期穩定工作。

2. 最大結溫（TJ）

1N5392二極管的最大結溫通常為150°C至175°C（具體值可能因制造商而異）。結溫是指二極管內部PN結的溫度。當結溫超過最大允許值時，二極管的性能可能會下降，甚至損壞。因此，在設計電路時，需要確保二極管的工作溫度不超過其最大結溫，并采取相應的散熱措施。

五、1N5392二極管的封裝與機械特性

1. 封裝類型

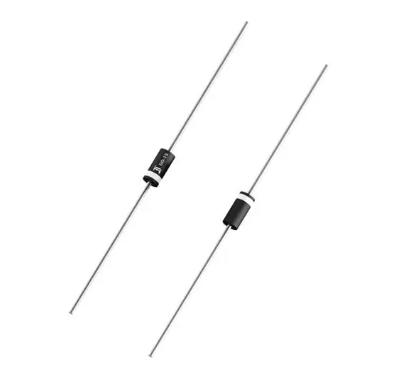

1N5392二極管通常采用DO-15封裝。DO-15封裝是一種常用的軸向引線封裝形式，具有體積小、重量輕、安裝方便等優點。此外，DO-15封裝還具有良好的散熱性能和機械強度，能夠滿足大多數應用場景的需求。

2. 引腳尺寸與間距

1N5392二極管的引腳尺寸和間距符合標準規定，便于在電路板上進行焊接和安裝。在設計電路板時，需要根據二極管的引腳尺寸和間距來合理布局和布線，以確保焊接質量和電路性能。

3. 重量與尺寸

1N5392二極管的重量和尺寸較小，便于在緊湊的電路設計中使用。同時，較小的尺寸也有助于降低電路板的成本和重量。

六、1N5392二極管的應用領域

1. 電源電路

1N5392二極管在電源電路中主要用作整流器，將交流電轉換為直流電。其高反向耐壓和低正向壓降特性使得它在電源電路中具有高效、可靠的性能。

2. 電機控制

在電機控制電路中，1N5392二極管可以用作續流二極管或保護二極管。續流二極管用于在電機斷電時提供續流路徑，防止電機因自感電動勢而損壞；保護二極管則用于防止電機反轉時產生的反向電壓對電路造成損害。

3. 照明系統

在照明系統中，1N5392二極管可以用作整流器或穩壓器，為L(zhǎng)ED等照明設備提供穩定的直流電源。其優良的電氣性能和可靠性使得它在照明系統中具有廣泛的應用前景。

4. 其他應用

除了上述應用領域外，1N5392二極管還可以用于電池充電、信號檢測、電壓鉗位等多種電路中。其多樣化的應用使得它在電子領域中具有不可替代的地位。

七、1N5392二極管與其他二極管的對比分析

1. 與1N4007二極管的對比

1N4007二極管也是一款常用的整流二極管，其最大正向平均整流電流為1A，最高反向耐壓為1000V。與1N5392二極管相比，1N4007二極管的反向耐壓更高，但正向電流較小。因此，在選擇二極管時，需要根據電路中的實際需求來選擇合適的型號。如果電路中的反向電壓較高而正向電流較小，則可以選擇1N4007二極管；反之，如果正向電流較大而反向電壓適中，則可以選擇1N5392二極管。

2. 與肖特基二極管的對比

肖特基二極管是一種具有低正向壓降和高開關速度的二極管。與1N5392二極管相比，肖特基二極管的正向壓降更低，開關速度更快，但反向耐壓和最大正向電流通常較小。因此，在需要低正向壓降和高開關速度的應用中（如高頻整流、開關電源等），可以選擇肖特基二極管；而在需要較高反向耐壓和較大正向電流的應用中（如電源電路、電機控制等），則可以選擇1N5392二極管。

八、1N5392二極管的選型與使用注意事項

1. 選型原則

在選擇1N5392二極管時，需要根據電路中的實際需求來確定其電氣參數和封裝類型。具體來說，需要考慮以下因素：

• 最大正向平均整流電流：確保二極管能夠承受電路中的最大正向電流。

• 最高反向耐壓：確保二極管能夠承受電路中的最大反向電壓。

• 正向壓降：在滿足其他參數的前提下，盡量選擇正向壓降較小的二極管以提高電路效率。

• 封裝類型：根據電路板的布局和布線需求來選擇合適的封裝類型。

2. 使用注意事項

在使用1N5392二極管時，需要注意以下事項：

• 避免過流：確保電路中的實際工作電流不超過二極管的最大正向平均整流電流，并留有一定的余量。

• 避免過壓：確保電路中的反向電壓不超過二極管的最高反向耐壓，并采取相應的保護措施（如串聯限流電阻、并聯穩壓管等）。

• 散熱設計：對于大功率應用，需要采取合理的散熱設計來降低二極管的工作溫度，確保其長期穩定工作。

• 焊接質量：在焊接二極管時，需要確保焊接質量良好，避免虛焊、短路等問題。

九、結論

1N5392二極管作為一款常用的整流二極管，在電子電路設計中具有廣泛的應用前景。通過對其特性參數的全面而深入的解析，我們可以更好地理解和應用這款二極管。在實際應用中，我們需要根據電路中的實際需求來選擇合適的型號，并采取相應的保護措施和散熱設計來確保二極管的可靠性和性能。同時，我們也需要關注二極管的發展趨勢和技術創新，以便在未來的電路設計中能夠更好地應用這些新技術和新器件。
